隨著大型商場、圖書館、地下車庫等功能性建筑區域的增多，利用自動噴水滅火系統工程達到消防、保證安全的也越來越多。為使監理人員更多地了解自動噴水滅火系統噴系統的施工工藝、標準，特摘錄相關規范要求，海灣消防搜集了有關自動噴水滅火系統及配套消防器材監督要點供大家共同學習、提高。

　　首先，我們要明確：自動噴水滅火系統的施工必須由具有相應資質等級的消防器材公司施工隊承擔;其次，消防器材滅火系統施工前，應按設計要求編寫施工方案報送監理審核;第三，消防器材公司施工隊應具有必要的施工技術標準，應按照《自動噴水與水噴霧滅火設施安裝》標準圖集04S206標準施工;第四，消防器材公司施工隊要有健全的施工質量管理體系和質量檢驗制度;第五，應按驗收規范GB5021-2005的要求填寫有關記錄資料。

　　現場施工過程中，監理人員重點應從以下幾方面進行控制：

　　一、消防器材材料質量要求

　　自動噴水滅火系統施工之前應對采用的滅火系統組件、消防器材管件及其它消防設備、材料進行現場檢查，并應符合下列條件：

　　1、滅火系統組件、消防器材管件及其它消防設備、材料應符合設計要求和國家現行有關標準的規定，并應具備出廠合格證。

　　2、消防噴頭、報警閥、壓力開關、水流指示器等主要滅火系統消防器材組件應經國家消防器材產品質量監督檢驗中心檢測合格。

　　3、監理人員對金屬(非金屬)消防器材管材、消防器材管件應進行現場外觀檢查，并符合下列要求：

　?、疟砻鎽獰o裂紋、縮孔、夾渣、折疊;

　?、坡菁y密封面應完整、無損傷、無毛刺;

　?、清冧\鋼管內外表面的鍍鋅層不得有脫落、銹蝕現象;

　?、确墙饘倜芊鈮|片應質地柔韌、無老化變質或分層現象，表面應無折損、皺紋等缺陷;

　?、煞ㄌm密封面應完整光潔、不得有毛刺及徑向溝槽、螺紋法蘭的螺紋應完整、無損傷。

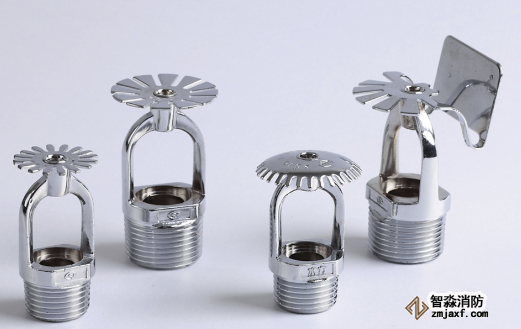

　　4、消防噴頭的現場檢驗應符合下列要求：

　?、畔绹婎^的型號、規格應符合設計要求;

　?、葡绹婎^的商標、型號、公稱動作溫度、響應時間指數、制作廠及生產日期等標志應齊全，型號規格符合設計要求;

　?、窍绹婎^外觀應無加工缺陷和機械損傷;

　　⑷消防噴頭螺紋密封面應無傷痕、毛刺或斷絲現象;

　?、砷]式消防噴頭應進行密封性能試驗，無滲漏、無損傷為合格。試驗數量宜從每批中抽查1%，但不得少于5個，試驗壓力為3.0mpa,試驗時間不得小于3min，當有兩個及以上不合格時，不得使用該批消防噴頭。當僅有1個不合格時、應再抽查2%、但不得少于10個，重新進行密封性能試驗，當仍有不合格時、不得使用該消防批噴頭。

　　檢查方法：觀查檢查及在專用試驗裝置上測試。主要測試消防器材有試壓泵、壓力表、秒表。

　　5、閥門及其附件的現場檢驗應符合下列條件：

　?、砰y門的型號、規格應符合設計要求;

　?、崎y門及其附件應配備齊全、不得有加工缺陷和機械損傷;

　?、菆缶y除應有商標、型號、規格等標志外，尚應有水流方向的永久性標志;

　?、葓缶y和控制閥的閥瓣及操作機構應動作靈活、無卡澀現象，閥體內應清潔無異物堵塞;

　?、伤彽拟忓N應轉動靈活、無阻滯現象;

　?、蕡缶y應逐個進行滲漏試驗，試驗壓力為工作壓力的2倍，試驗時間為5min,閥瓣應無滲漏。

　　6、壓力開關、水流指示器及水位、氣壓、閥門限位等自動監測裝置應有清晰的銘牌、安全操作指示標志和消防器材產品說明書，水流指示器應有水流方向的永久標志。安裝前，監理應逐個進行主要功能檢查，不合格的不得使用。

　　二、消防器材施工工藝流程：

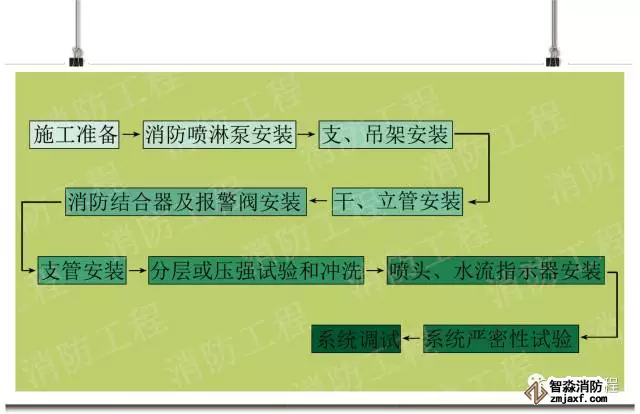

　　對于自動噴水滅火系統的施工過程，監理應嚴格要求按以下工藝流程進行：如下圖

　　三、自動噴水滅火系統施工工藝做法：

　　1、監理應要求施工隊熟悉經消防主管部門審批的施工圖紙，編制施工方案，進行技術、安全交底。

　　2、監理應做好設備基礎驗收，核查預埋鐵件和預留洞孔。

　　3、對消防噴淋泵安裝，應控制如下幾點：

　?、艑⒒A表面清掃干凈，地腳螺栓孔打毛，水沖洗并清理干凈。

　?、茖⑺梅庞诨A上，然后穿上地腳螺栓并帶螺帽(外露螺絲)，底座下放置墊鐵(每組為斜墊鐵2塊);以水平尺初步找平，地腳螺栓孔內灌混凝土。

　?、琼拍唐跐M應進行保養并擰緊地腳螺帽，每組墊鐵以點焊固定，基礎表面打毛，用水沖洗后，水泥砂漿抹平。

　　⑷另帶聯軸器水泵的安裝，需增加電動機就位找平，調整聯軸器。

　　找正方法：中心找正，以水泵軸線為基準;標高找正，以水泵底為基準;吸水管的連接，要平整、垂直、密封。

　?、杉佑捅P車：檢查泵上油杯和往內注油，盤動聯軸器，使水泵電動機轉動靈活。

　?、试囘\轉：將水泵出水管上閥件關閉，隨著水泵的啟動運轉，再逐漸打開，并檢查有無異常。電動機溫升、水泵運轉、壓力表及真空表的數值，接口嚴密程度等應符合標準規范要求。

　　4、干、立管安裝工藝

　?、艤y量放線，支架制安;

　?、乒艿老铝希懿坶_孔;

　?、枪艿篱y門吊裝固定;

　?、戎Ч馨惭b;

　?、上绹娏茴^安裝。

　　5、報警閥組及消防結合器安裝

　　報警閥組應設置在明顯、易于操作的位置，距地高度宜為1m左右。報警閥組處地面應有排水措施。環境溫度不應低于+5℃?？刂崎y應有關閉指示裝置，并使閥門工作處于常開狀態。

　　6、管道安裝時，順序是先大口徑總管、然后是干、立管，最后安裝支管。管道變徑時，不得使用補心，應采用異徑管箍，彎頭三通，三通上不得使用補心，應采用異徑管箍連接。噴頭安裝時應與吊頂施工配合，要保證噴淋頭的標高位置。

　　7、水壓試驗：噴淋系統試壓，應在吊頂前進行。

　　四、自動噴水滅火系統調試

　　1、水汽測試：檢查核實消防水池的水位，容積及儲水量。有消防水泵結合器的數量和供水能力，并通過移動式消防泵來做供水試驗。

　　2、消防水泵：以自動式手動式啟動消防水泵時，消防水泵應在5min內投入運行。電源切換時，消防水泵應在1.5min投入正常運行。穩壓泵模擬設計啟動條件,穩壓泵應立即啟動，當達到系統設計壓力時，穩壓泵自動停止。

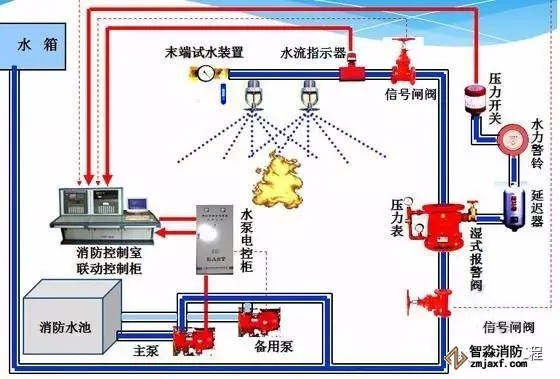

　　3、報警閥：濕式報警閥在其試水裝置處放水，報警閥應及時工作，水力警鈴應發出報警信號，水流指示器應輸出報警電信號，壓力開關應接通電路報警，并應啟動消防水泵。干式報警在開啟系統試驗閥、報警閥的啟動時間、啟動點壓力、水流到實驗裝置出口所需的時間，均要滿足設計要求。干式報警，當啟動型報警閥上室和管網的空氣壓力降至供水壓力的1/8以下時，試水裝置應能連續出水，水力警鈴應發出報警信號。

　　4、排水裝置：開啟主排水閥，應按系統最大設計滅火水量作排水試驗，并使壓力達到穩定。

　　5、聯動試驗：采用專用測試儀表或其它方式，對火災自動報警系統輸入模擬信號，火災自動報警控制器應發出聲光報警信號，并啟動自動噴水系統。啟動一個噴頭或以0.94～1.5L/s的流量從末端試水裝置處放水，水流指示器、壓力開關、水力警鈴和消防水泵等應及時動作，并發出相應的信號。

　　五、自動噴水滅火系統完工后的質量驗收標準：

　　1、室內噴淋滅火系統管網安裝完畢，應對其進行強度試驗、嚴密性試驗和沖洗。并對系統的供水、水源管網、噴頭布置及功能等進行檢查和試驗，達到設計要求為合格。

　　檢查方法：系統末端試水試驗。

　　2、系統完工后，必須進行工程驗收，驗收不合格，不得投入使用。驗收規范應執行《自動噴水滅火系統施工及驗收規范》(GB50261-2005)的規定。
