海灣技術分享消防水泵吸水管、出水管壓力表設置不符合要求

1、問題描述
1）設計或施工疏漏，消防水泵吸水管未安裝壓力表；【圖示1】
2）設計文件未明確壓力表量程，或供貨單位憑經驗隨意選型，造成選用的壓力表最大量程不符合規范要求?！緢D示2】
2、規范要求
《消防給水及消火栓系統技術規范》(GB 50974-2014)有關規定：
      5.1.17消防水泵吸水管和出水管上應設置壓力表，并應符合下列規定：
       1 消防水泵出水管壓力表的最大量程不應低于其設計工作壓力的2倍，且不應低于1.60MPa；【圖示3】
       2 消防水泵吸水管宜設置真空表、壓力表或真空壓力表，壓力表的最大量程應根據工程具體情況確定，但不應低于0.70MPa，真空表的最大量程宜為-0.10MPa；【圖示4】
       3 壓力表的直徑不應小于100mm，應采用直徑不小于6mm的管道與消防水泵進出口管相接，并應設置關斷閥門。
      12.3.2消防水泵的安裝應符合下列要求：
       8 消防水泵出水管上應安裝消聲止回閥、控制閥和壓力表；系統的總出水管上還應安裝壓力表和壓力開關；安裝壓力表時應加設緩沖裝置。壓力表和緩沖裝置之間應安裝旋塞；壓力表量程在沒有設計要求時，應為系統工作壓力的2倍～2.5倍。
應對措施：
       消防泵房管路安裝前，施工單位要仔細核對設計施工圖，發現問題及時反饋。壓力表選型時，要依據系統設計工作壓力，復核壓力表的最大量程。
3、圖示說明
1）錯誤做法

圖示1

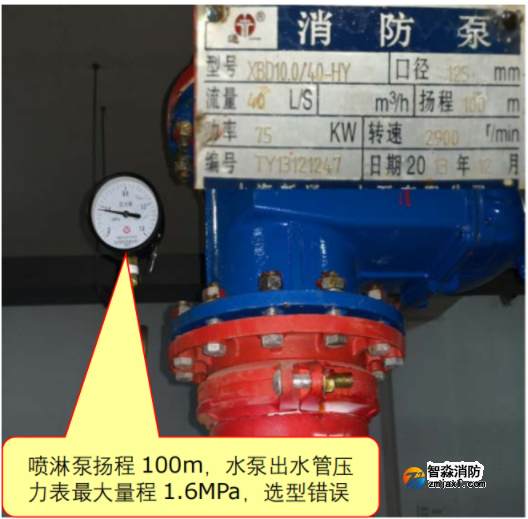

圖示2
2）正確做法

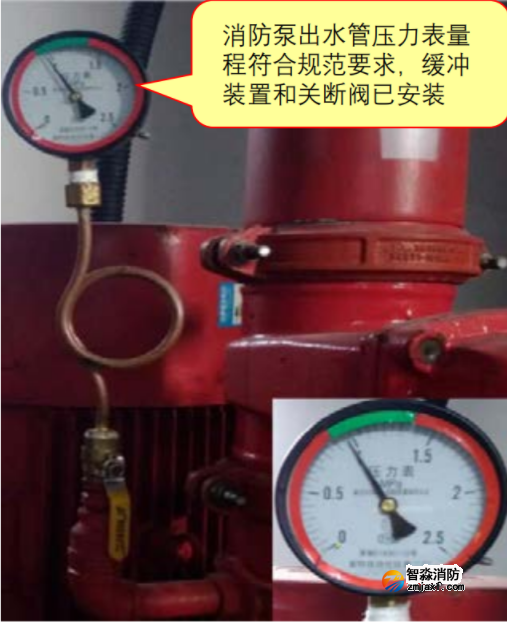

圖示3

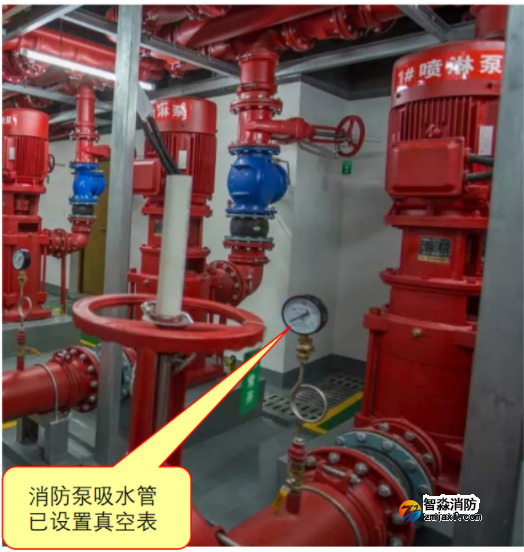

圖示4
