機電工程施工安裝精美圖片

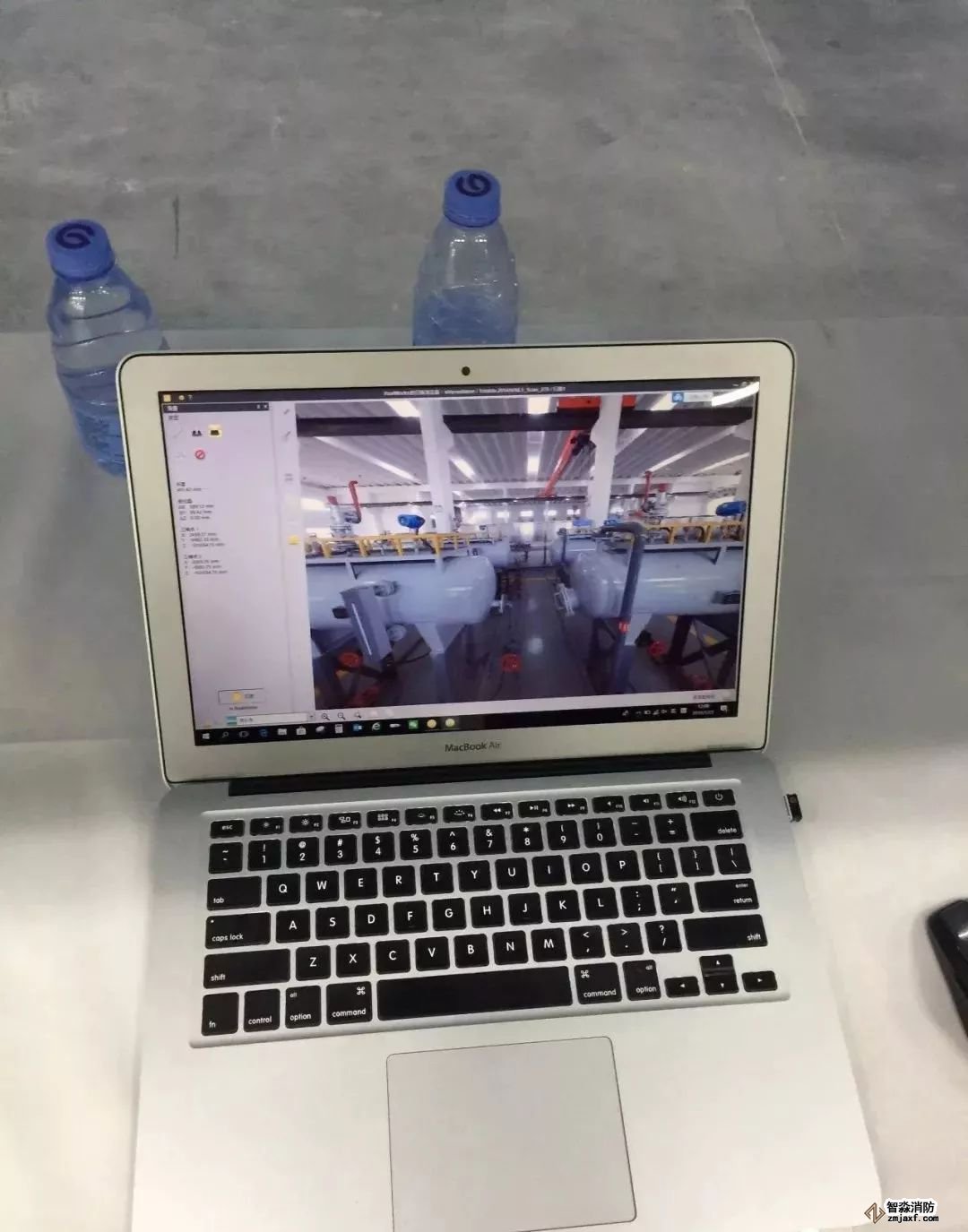

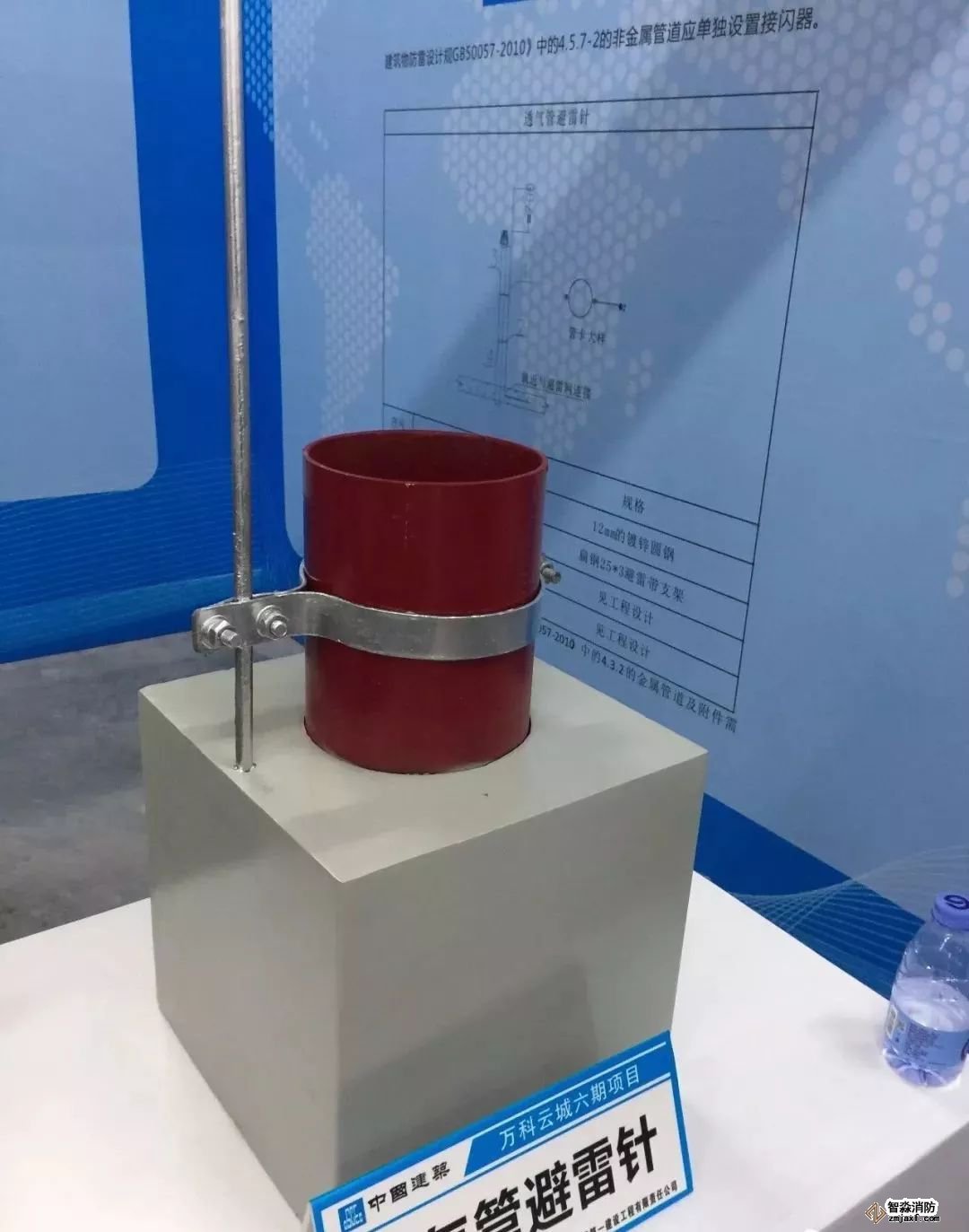

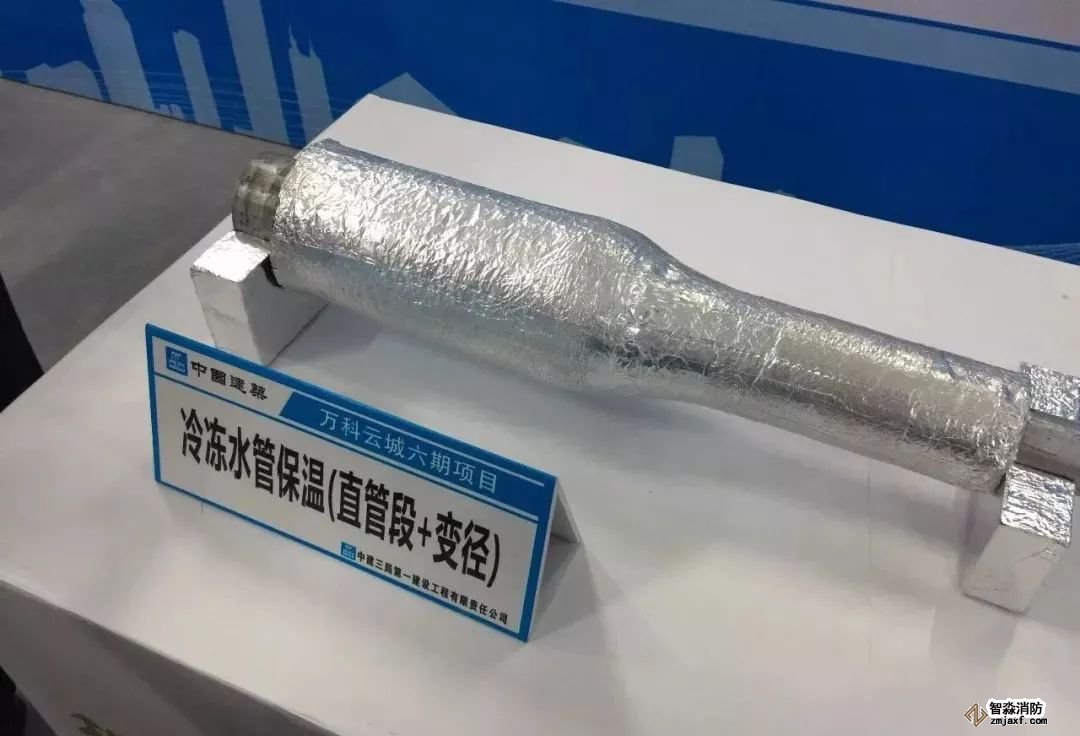

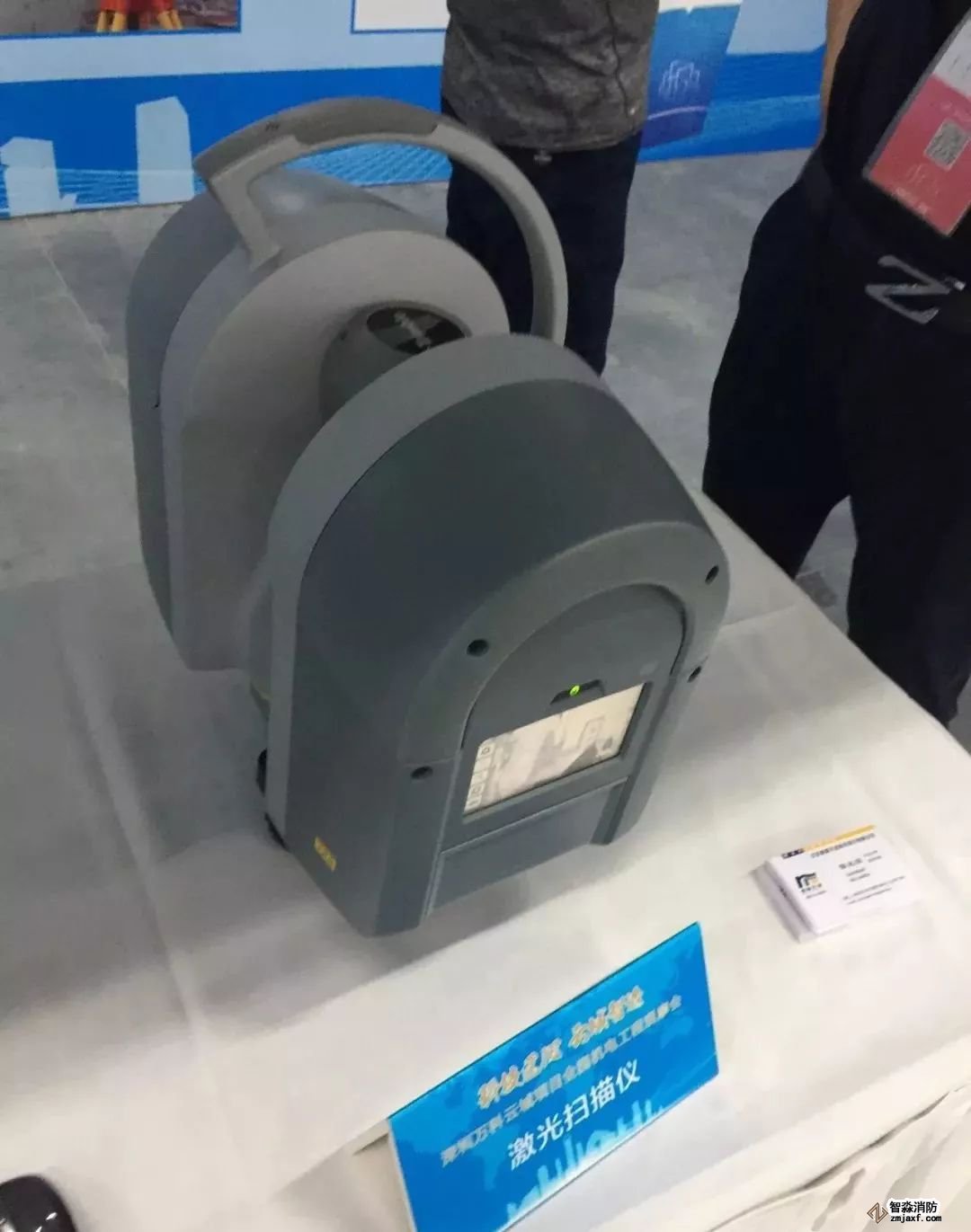

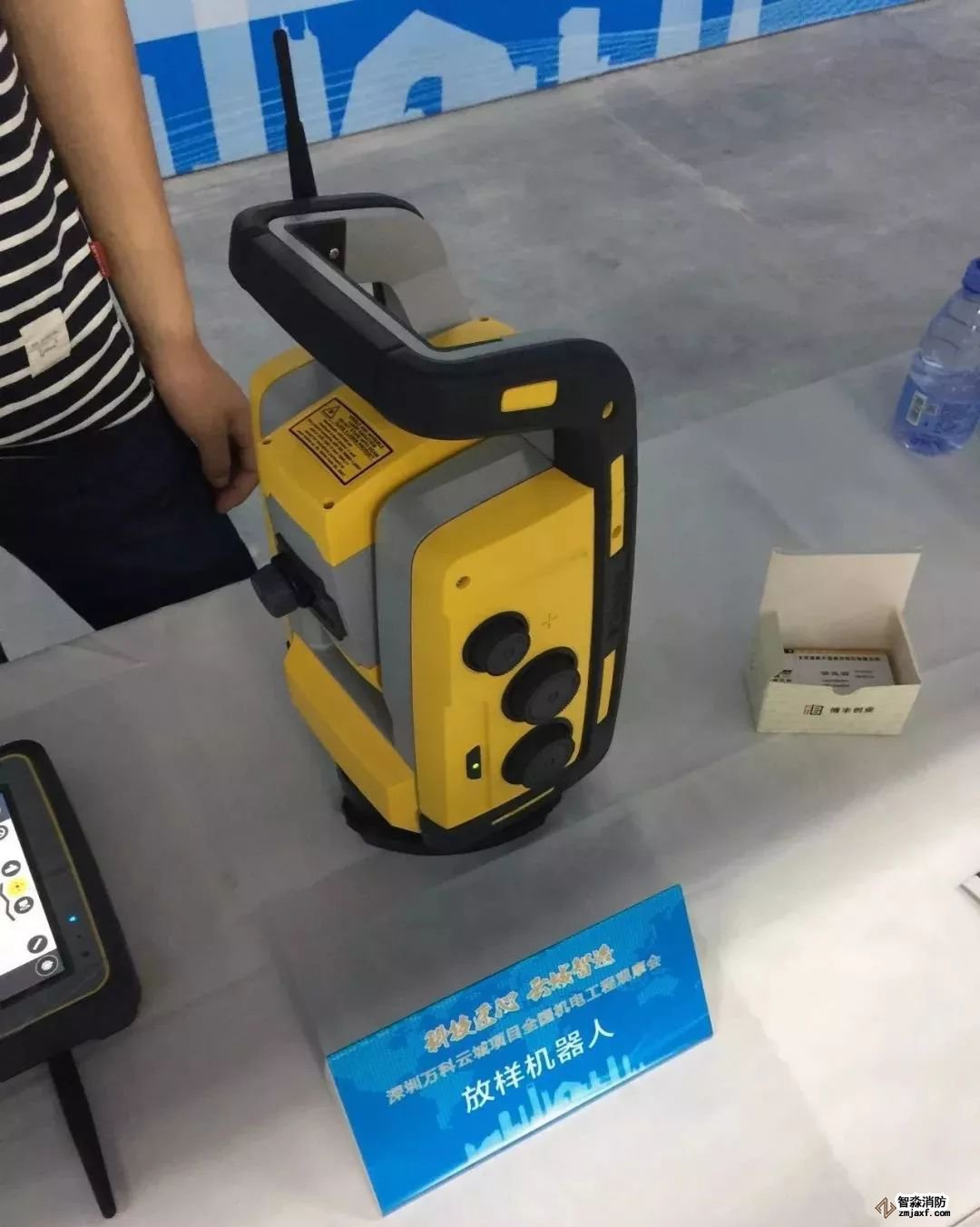

機電安裝部分優秀照片和大家一起分享，一起學習！該工程圖集包括給排水管道安裝、通風與空調管道安裝、電氣部分、設備支吊架、裝配式機房、工業化生產施工機械、機電調試設備、機電樣板展示等八個部分。

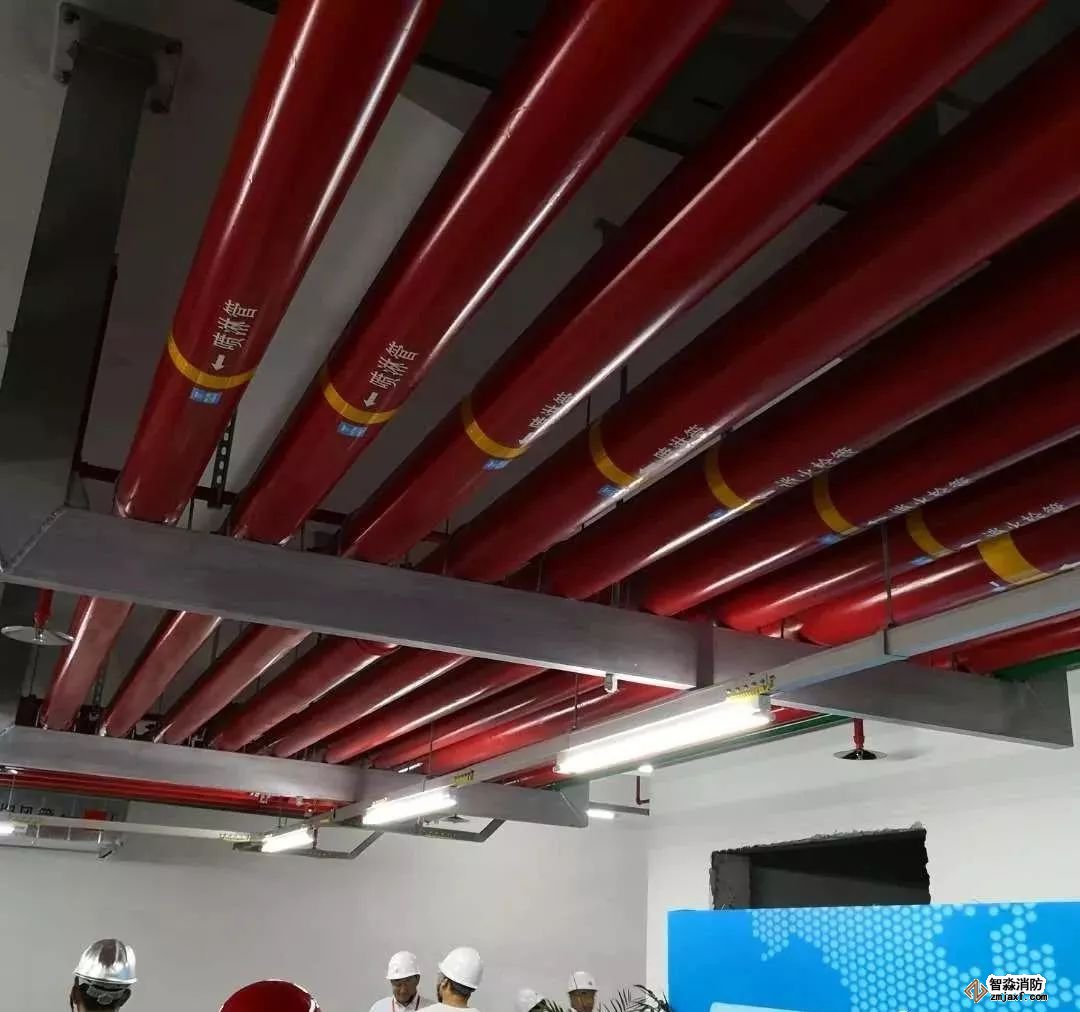

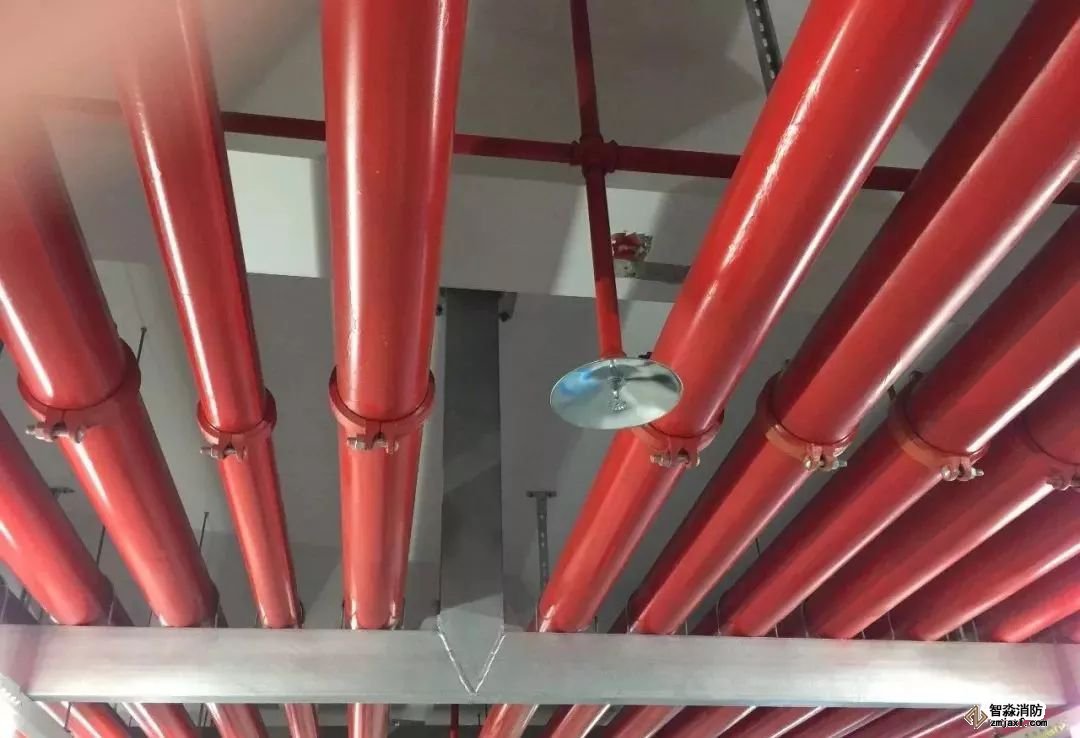

成排管道，成排成線，支吊架牢固，管道刷漆觀感美觀。
消防噴淋管道間距一致，標識清楚、成排成線。

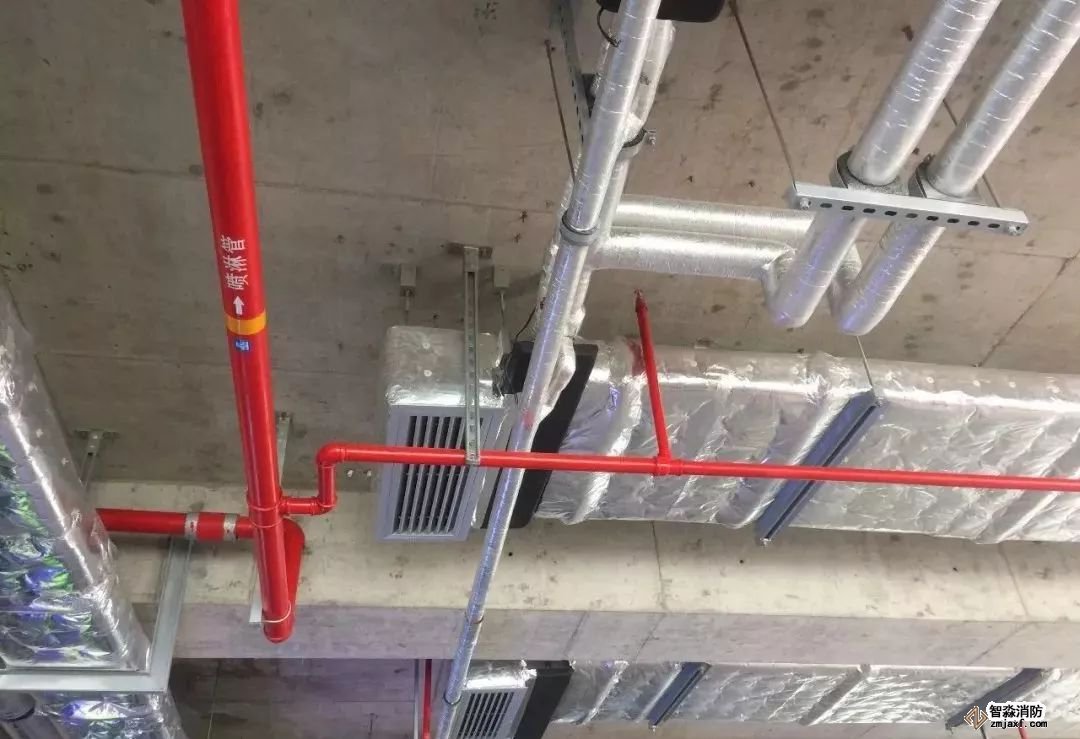

噴淋支管橫平豎直，標識清楚、支架布置間距合理。

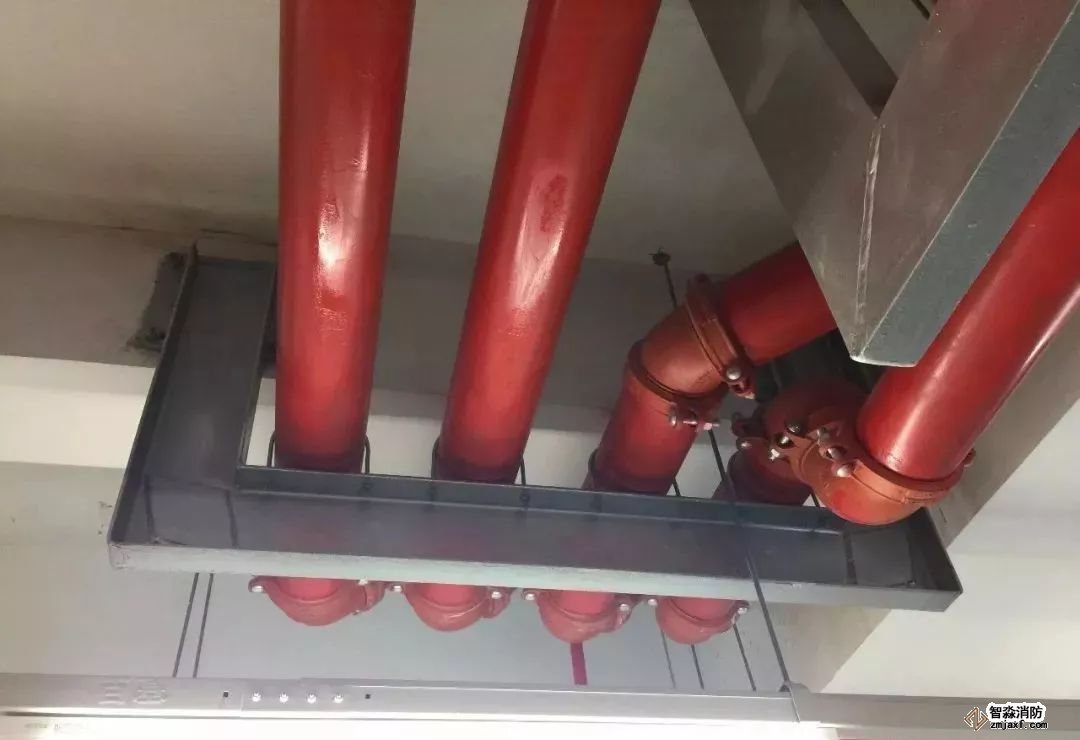

成排管道，彎頭處排成一條線。

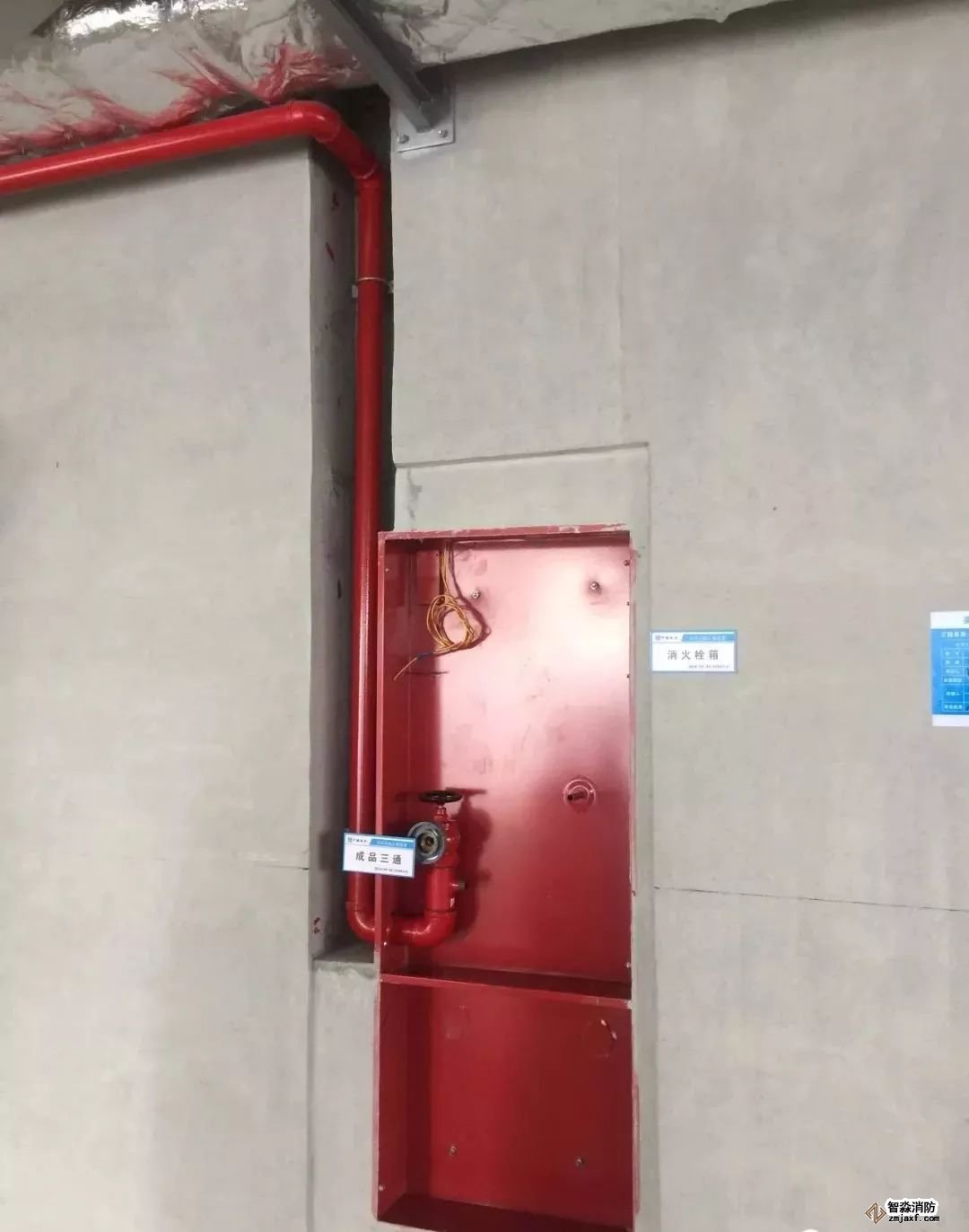

消火栓箱安裝，箱體外填塞密實，管道安裝垂直，栓頭距地1.1米。
排水管道安裝坡度滿足要求，支吊架布置合理。
豎向排水管道，外用防護膜保護，支架結實耐用，管根設置橡膠圈，界面分明。

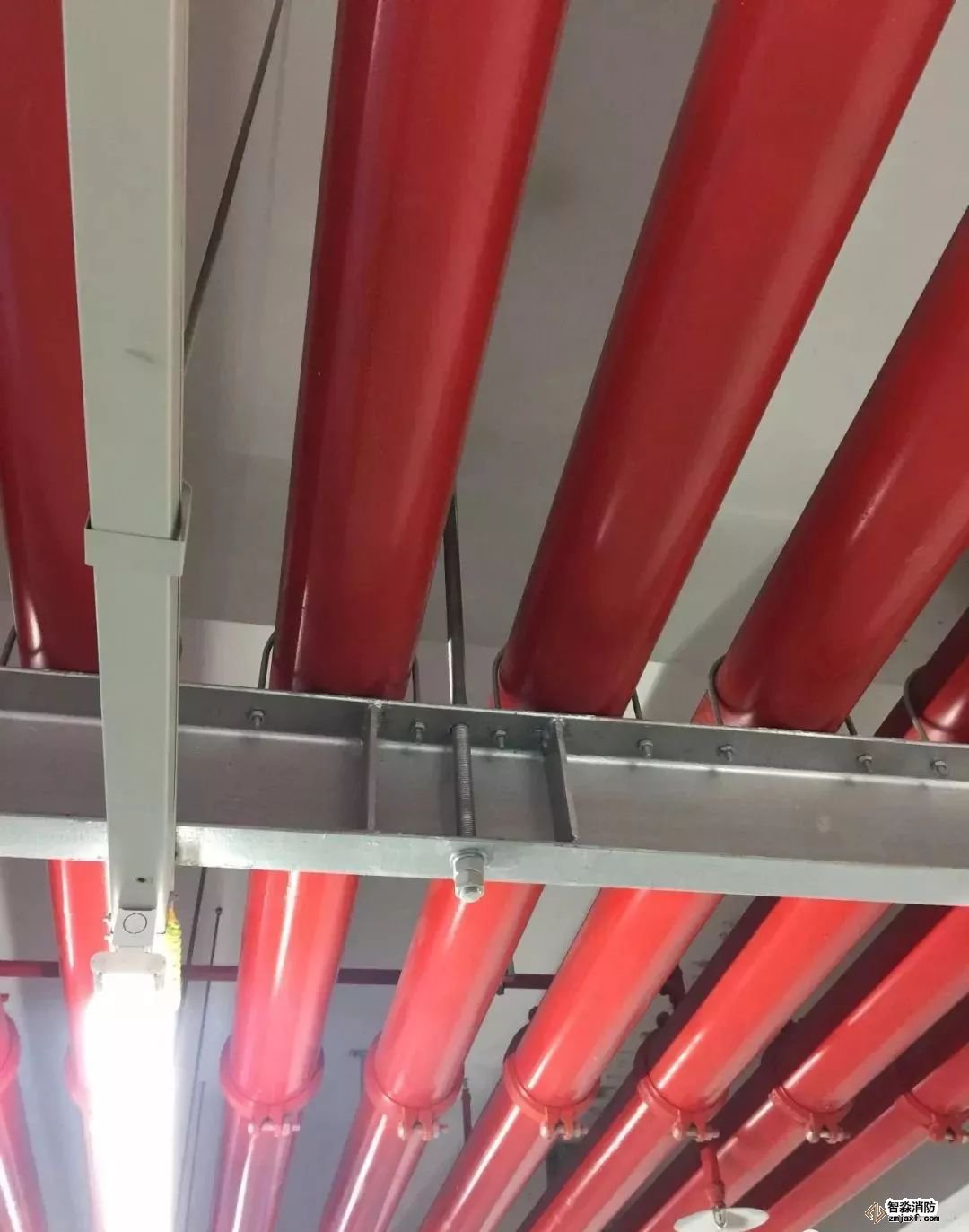

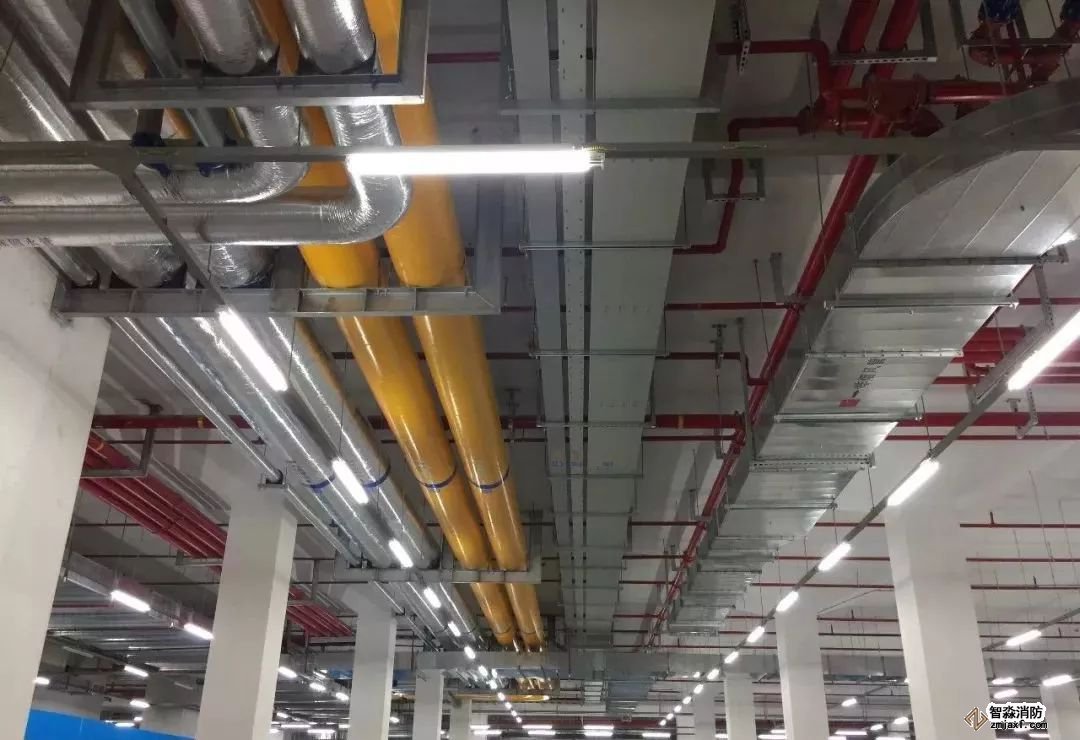

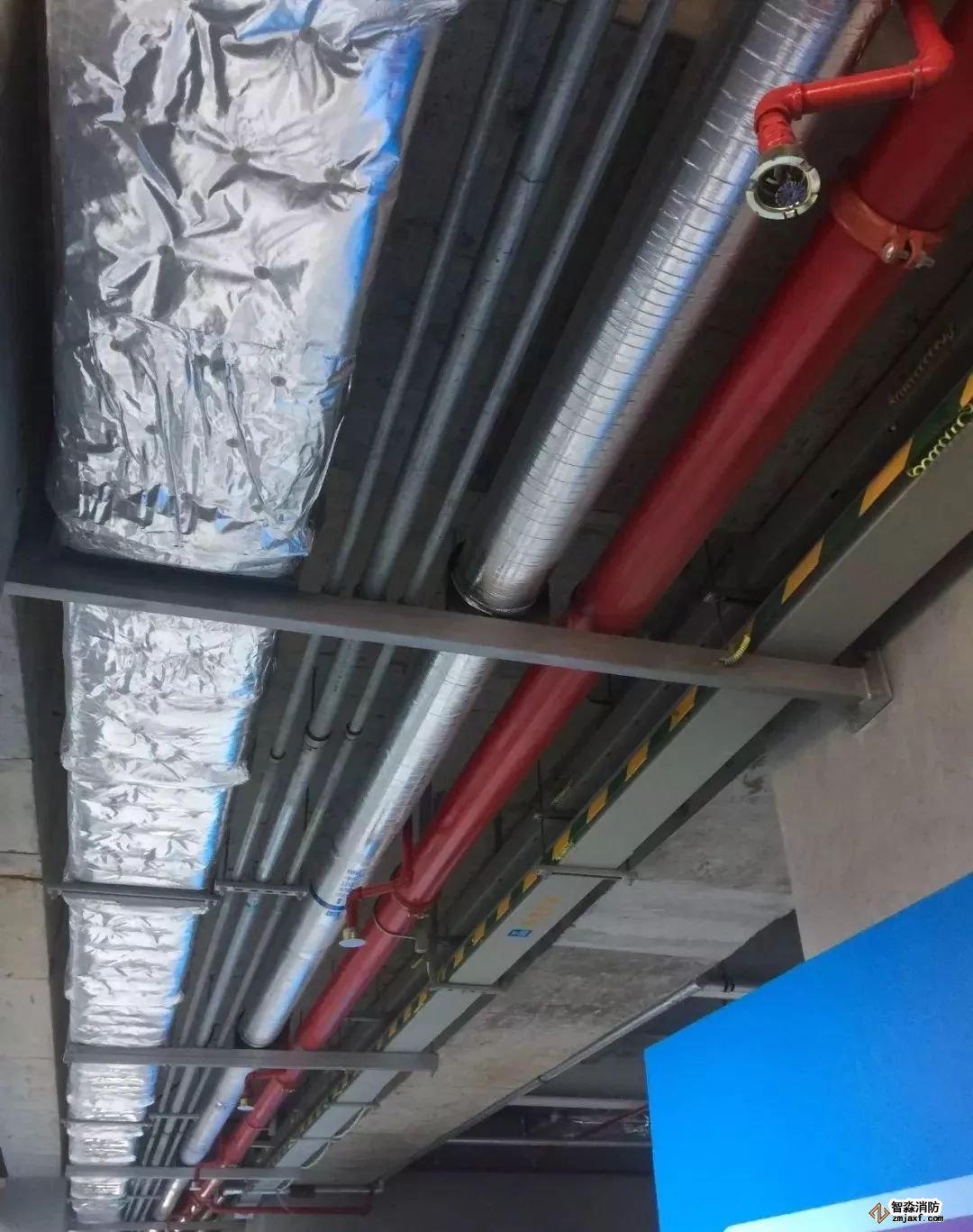

成排管線共用支吊架
壓力排水管道閥部件布置合理，支架結實耐用。
設備安裝支架結實耐用、防腐到位，減震厚實。

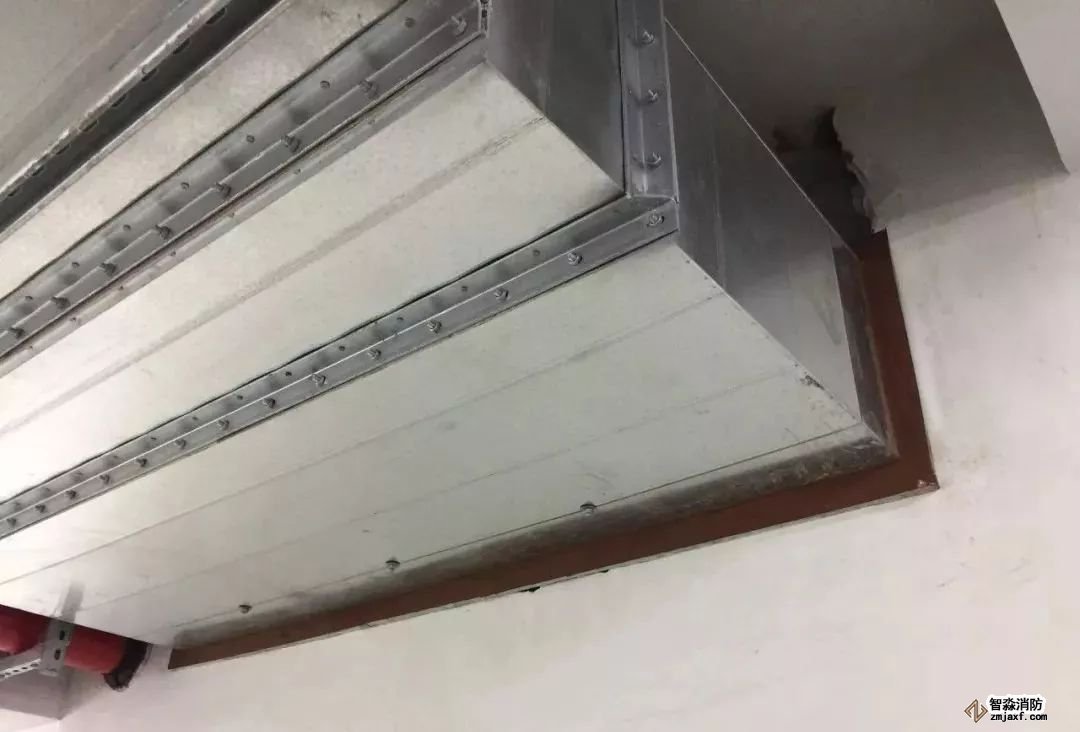

風管穿墻，防火泥封堵到位，界面清楚。

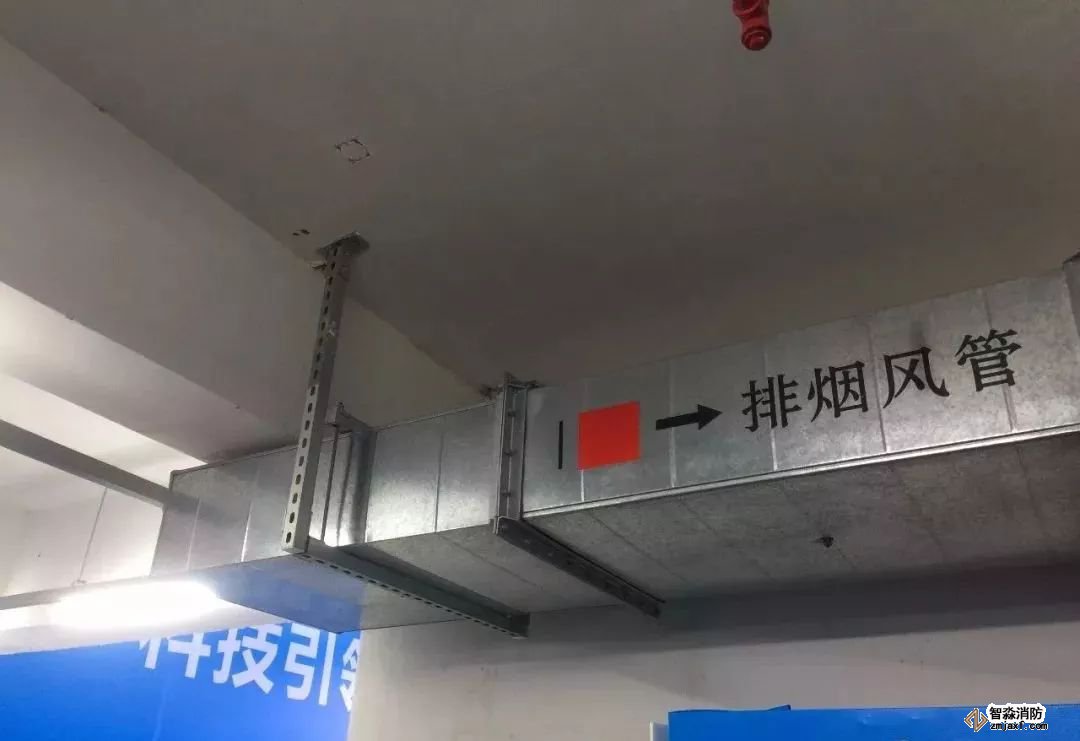

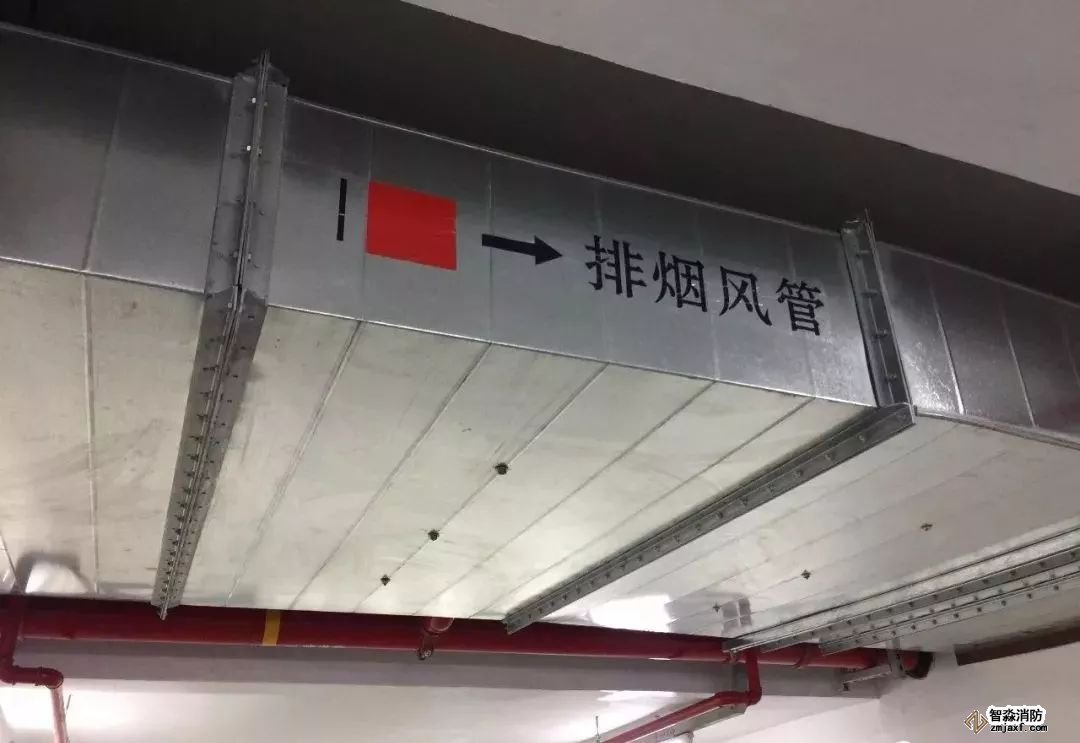

排煙管道安裝，法蘭采用倒角法蘭，美觀實用，標識清楚。

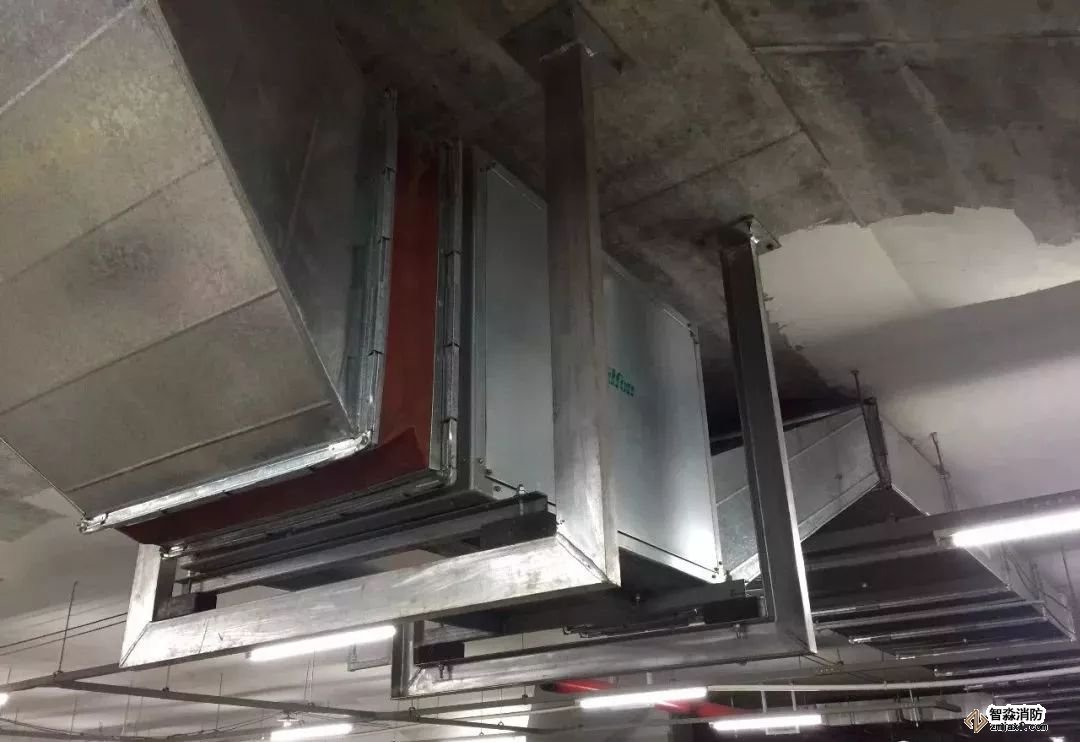

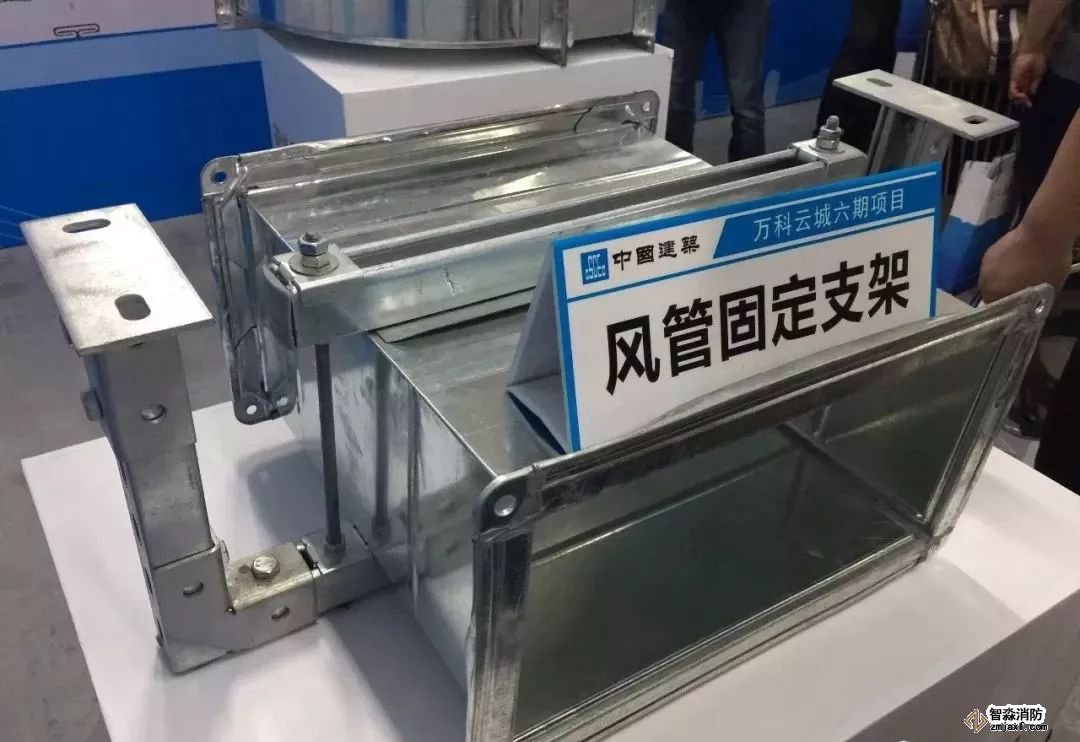

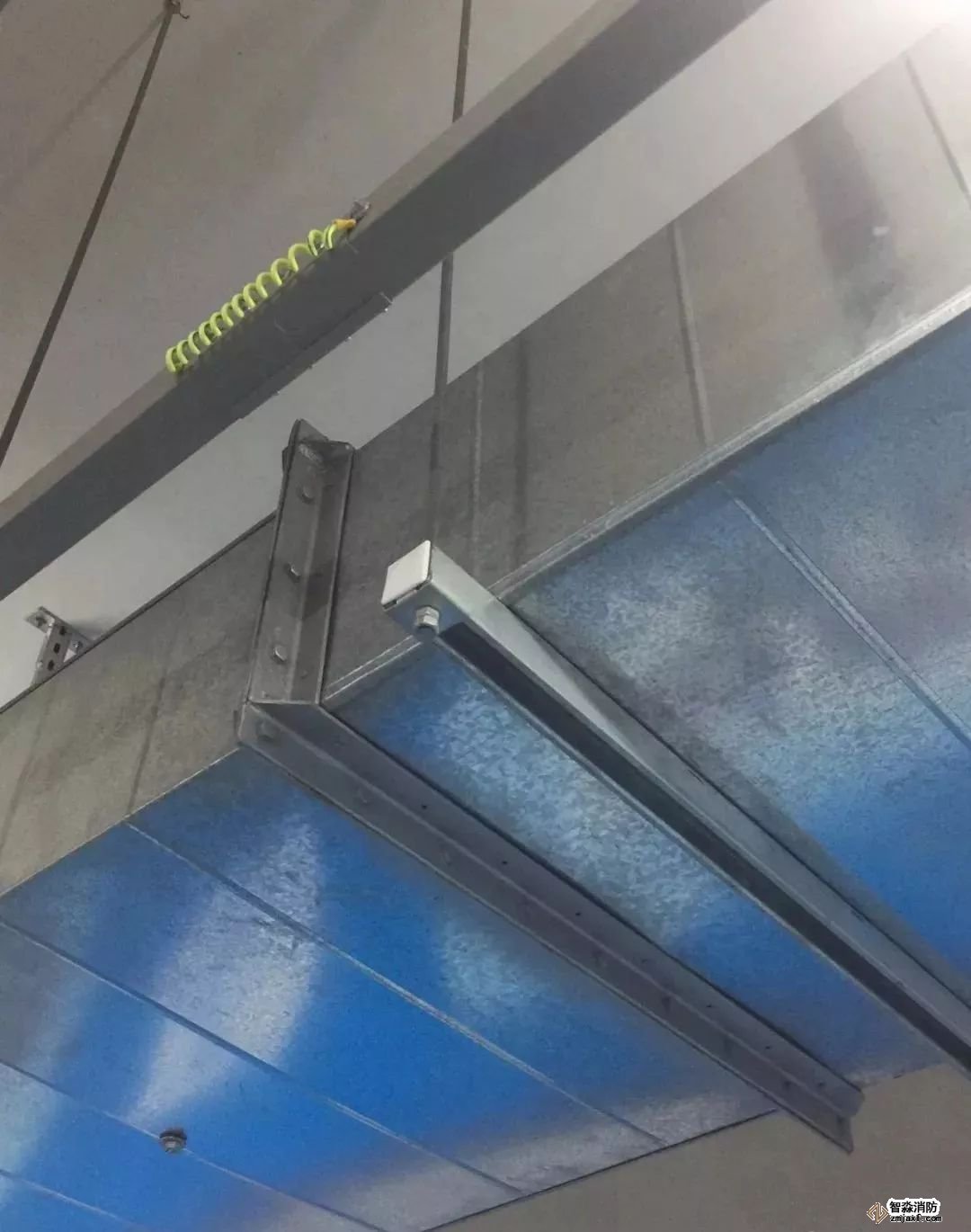

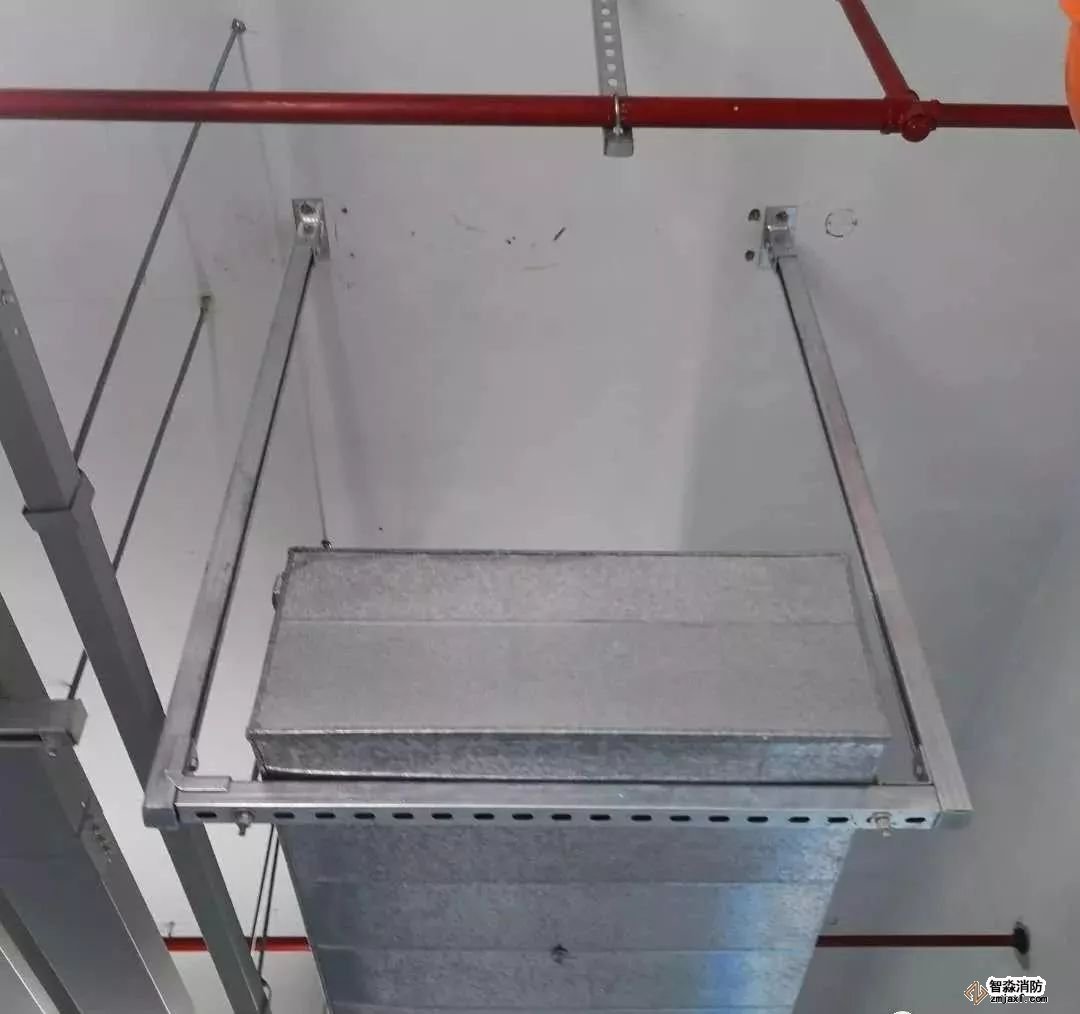

風管末端固定支架設置合理。

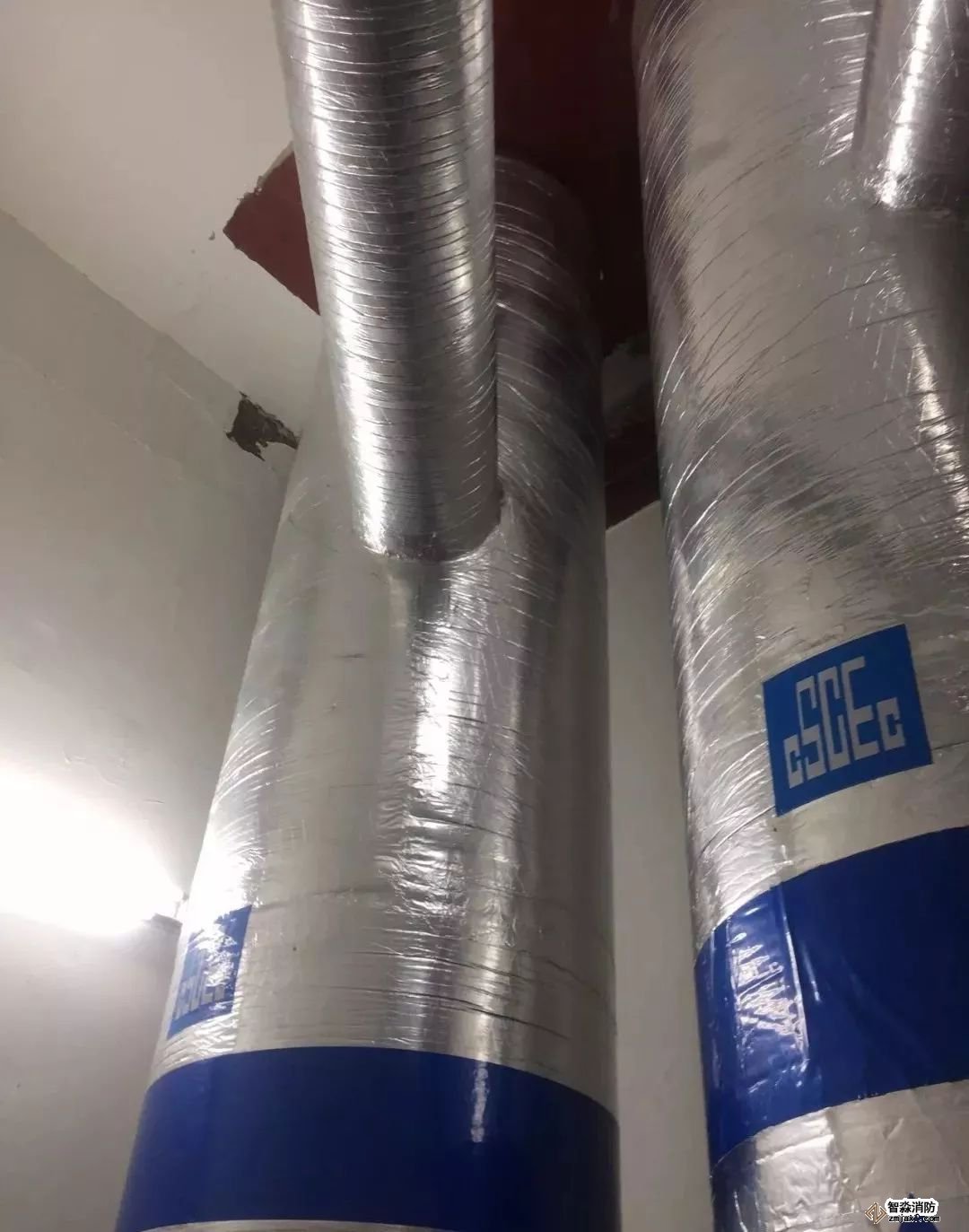

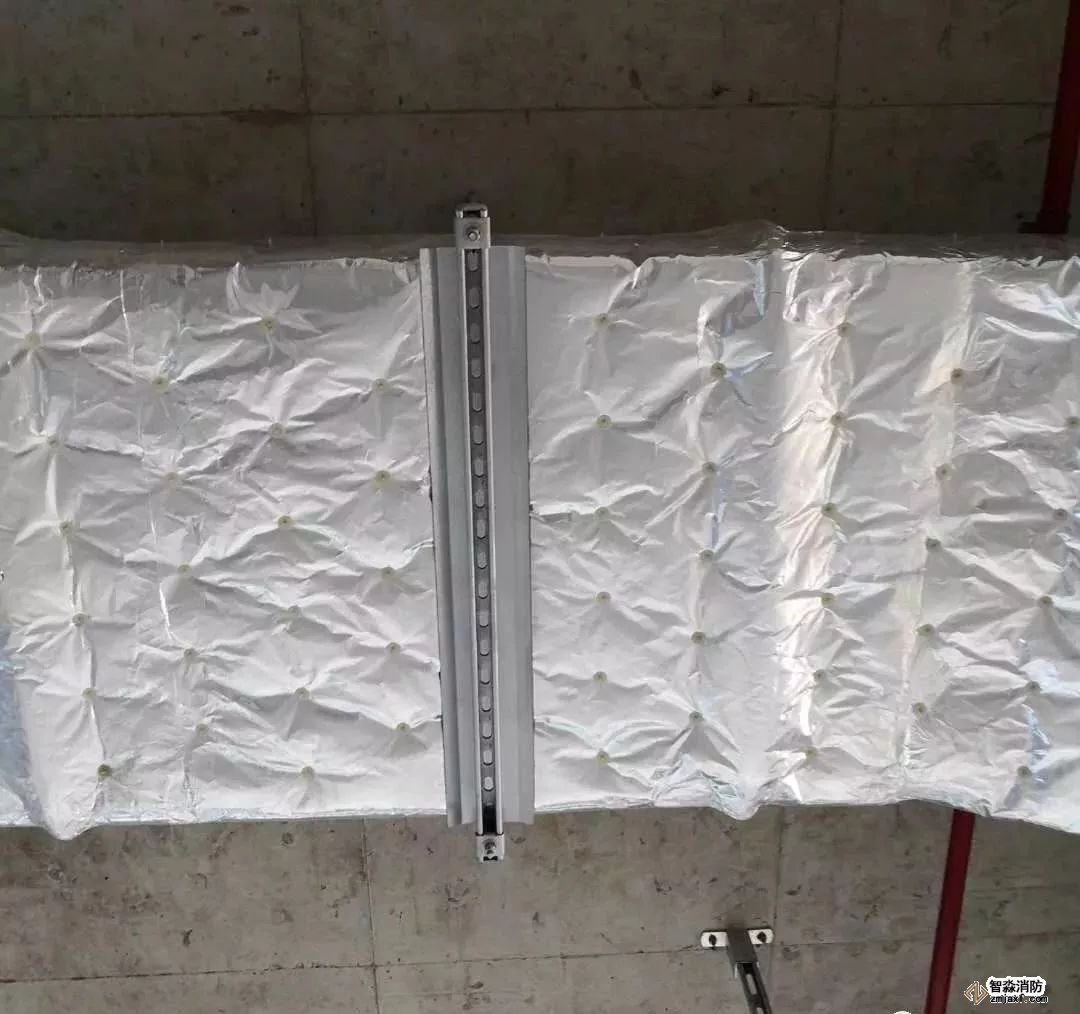

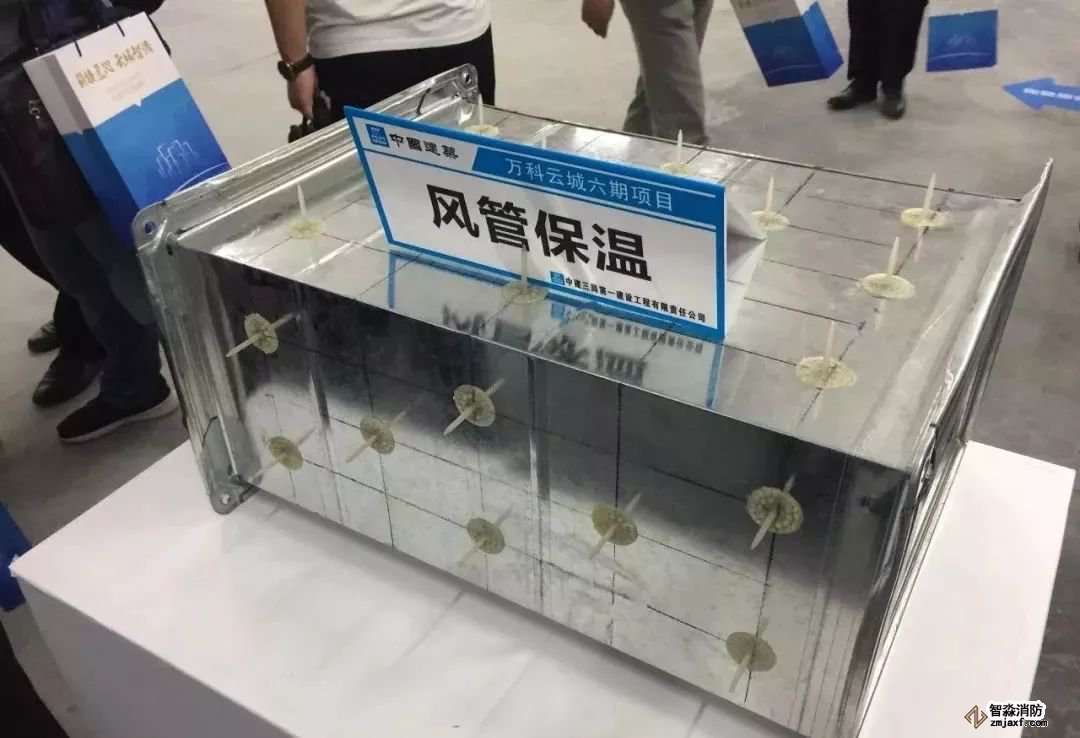

風管保溫平整厚實，支吊架處采用鋼板平鋪過度，保溫釘整齊牢固。

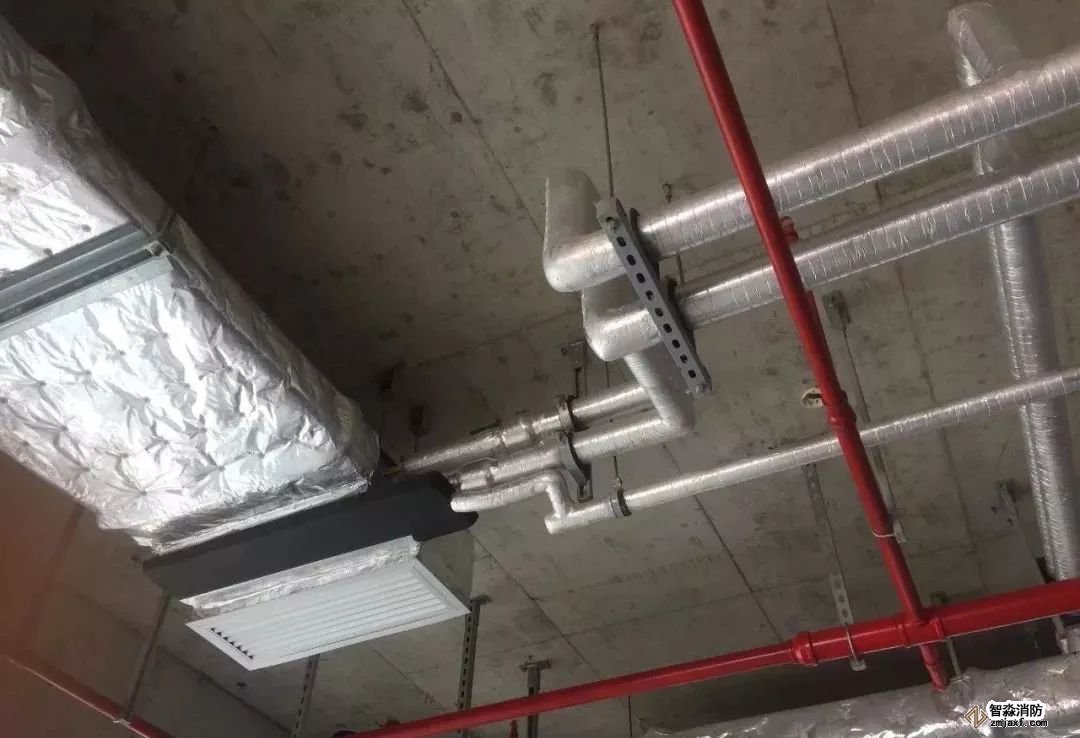

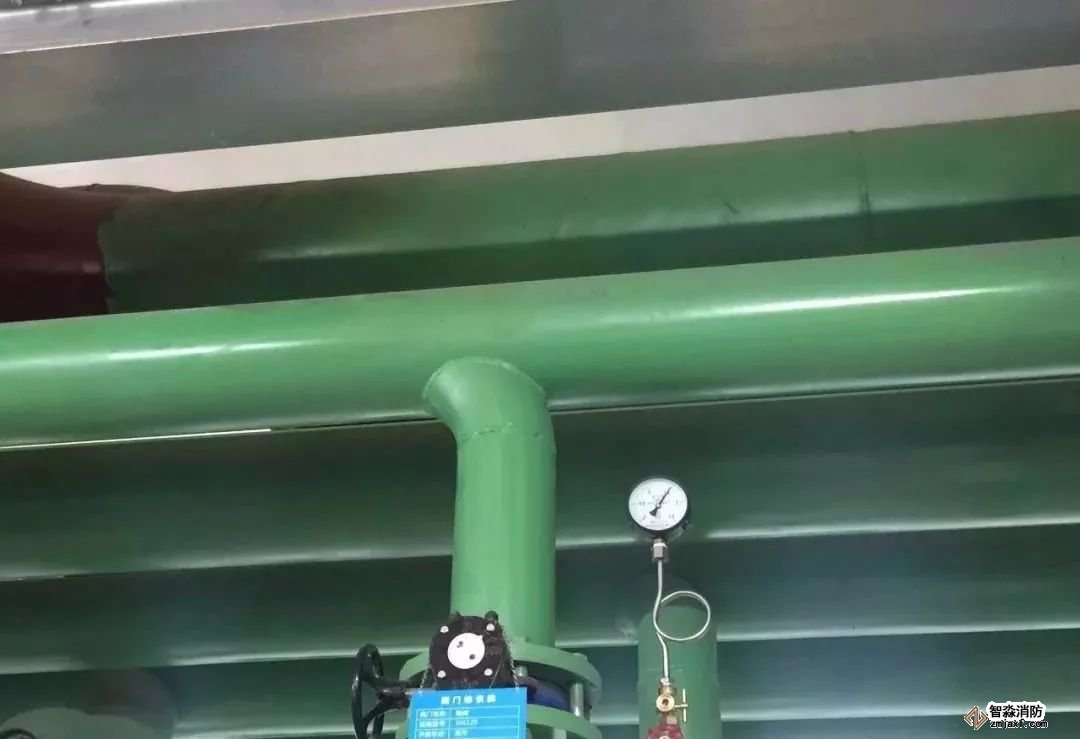

空調水管道，坡度正確，支架布置合理，保溫整齊美觀。

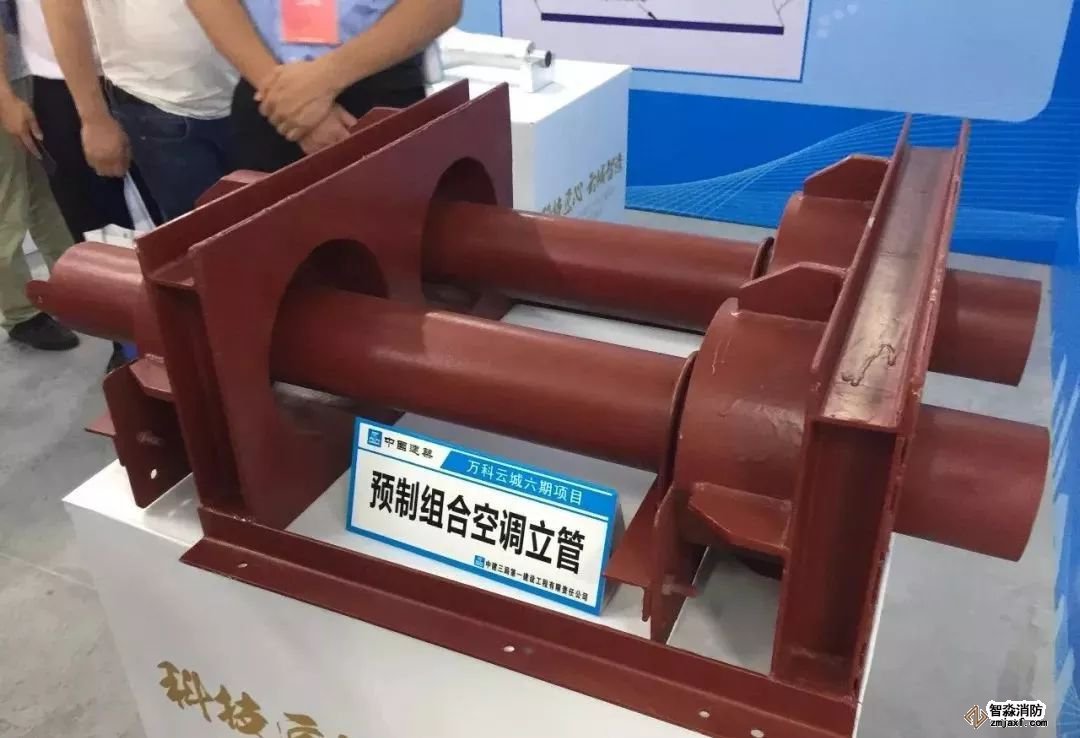

空調水立管采用預制組合立管與土建結構同步施工工藝

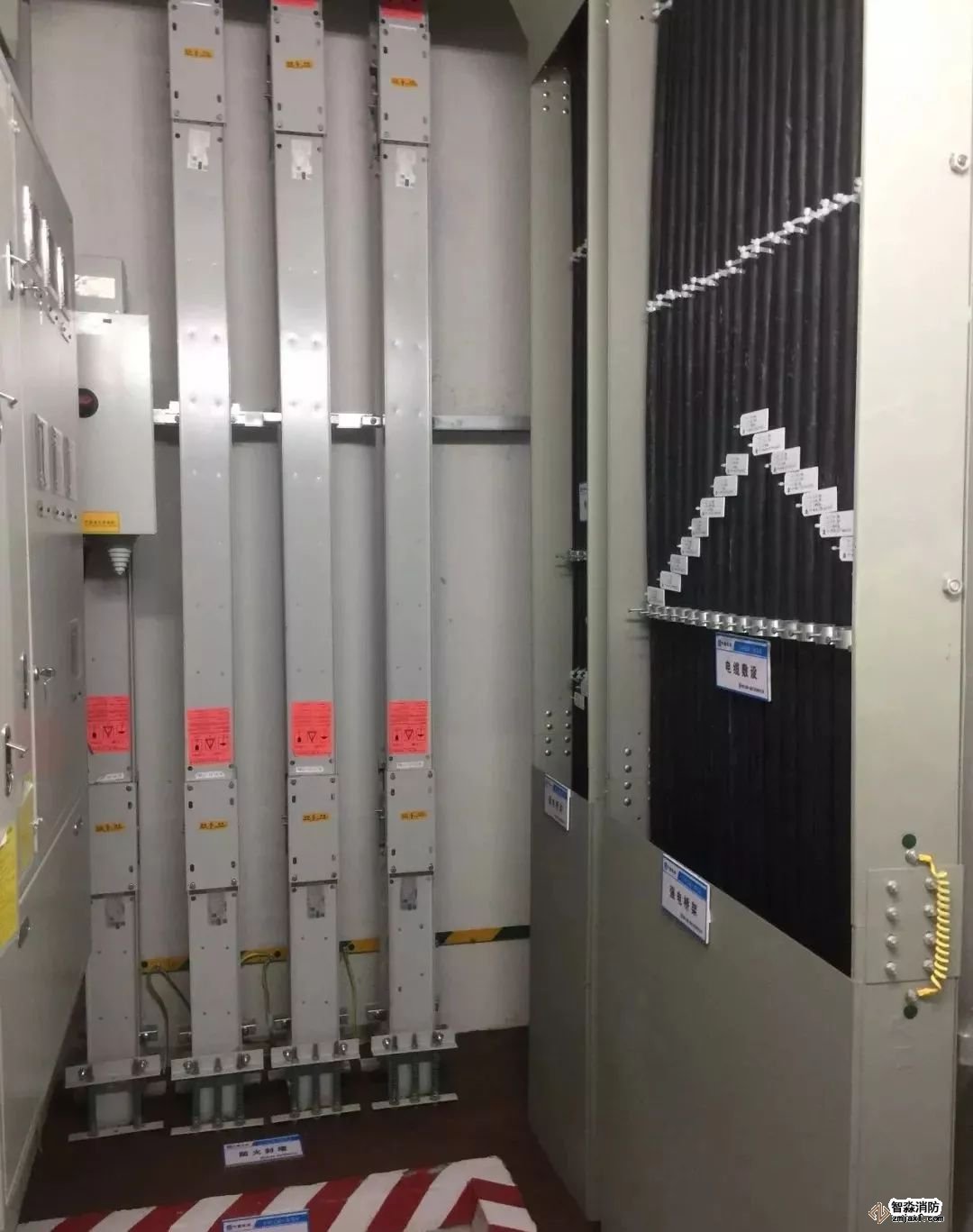

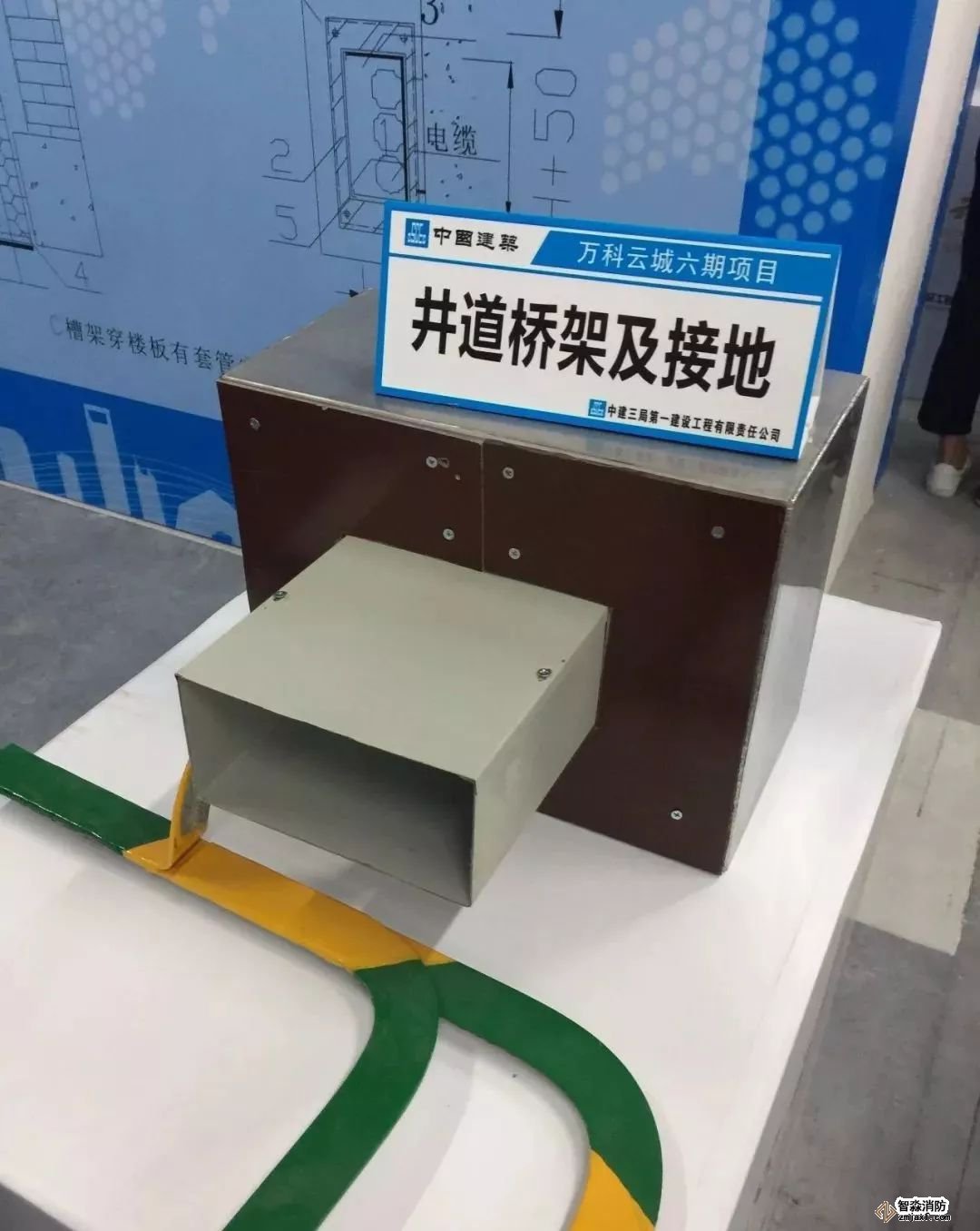

強電管井布置合理，整齊美觀

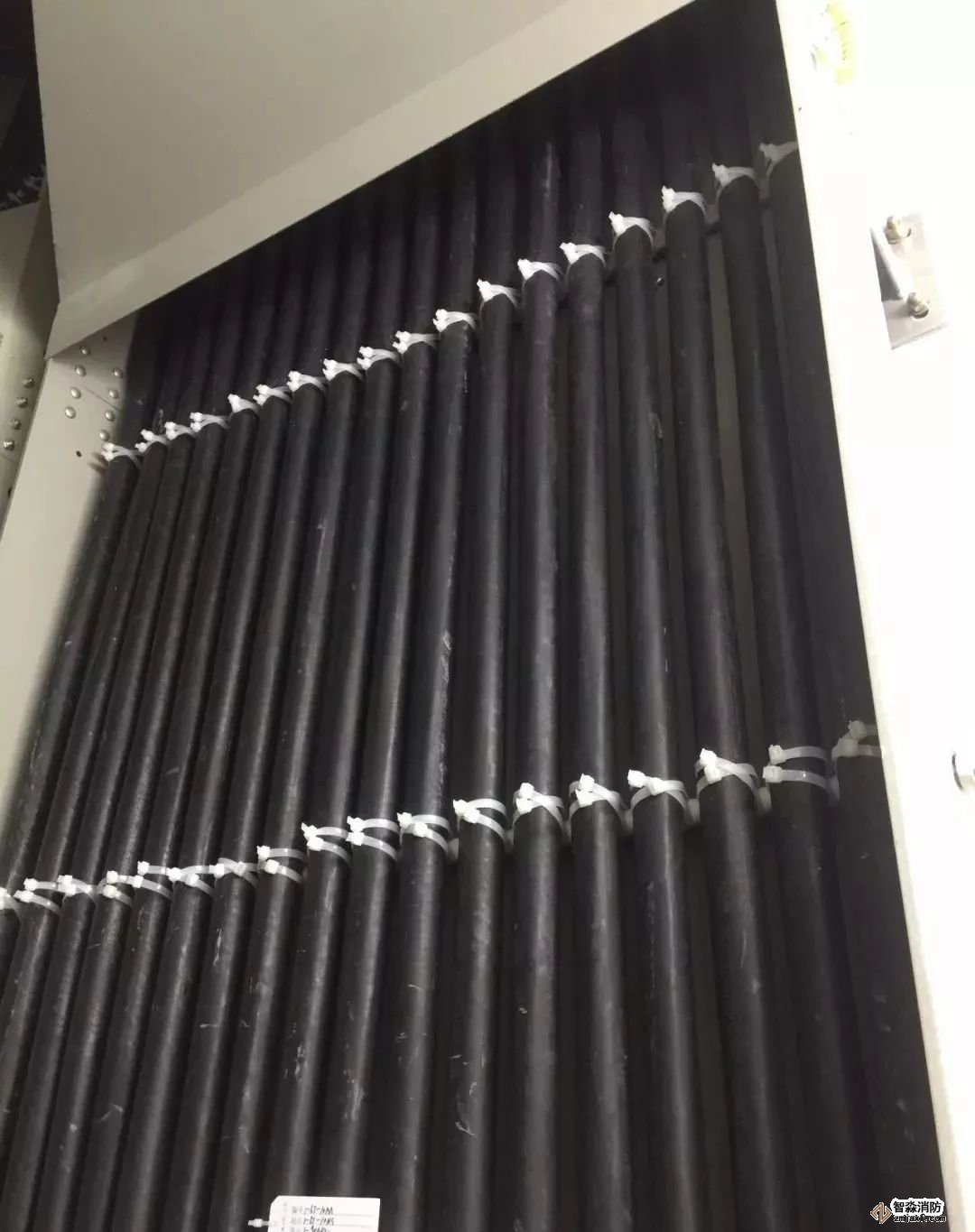

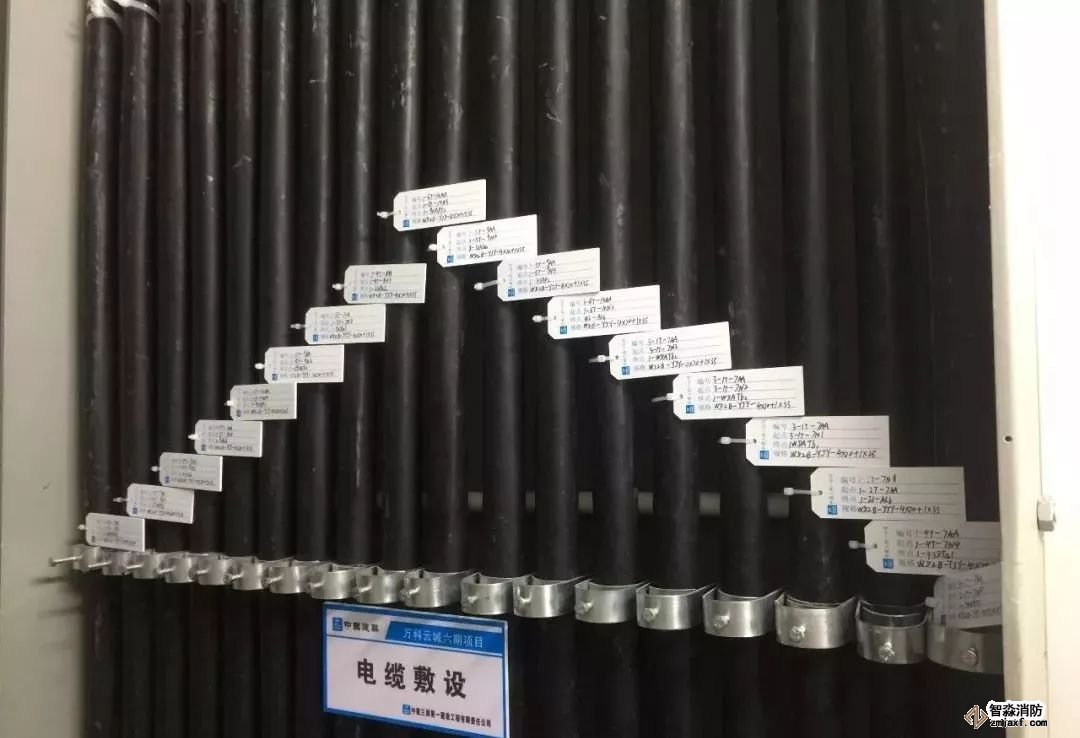

電纜排布間距一致，綁扎整齊牢固。
標識牌清楚明確，排列整齊。

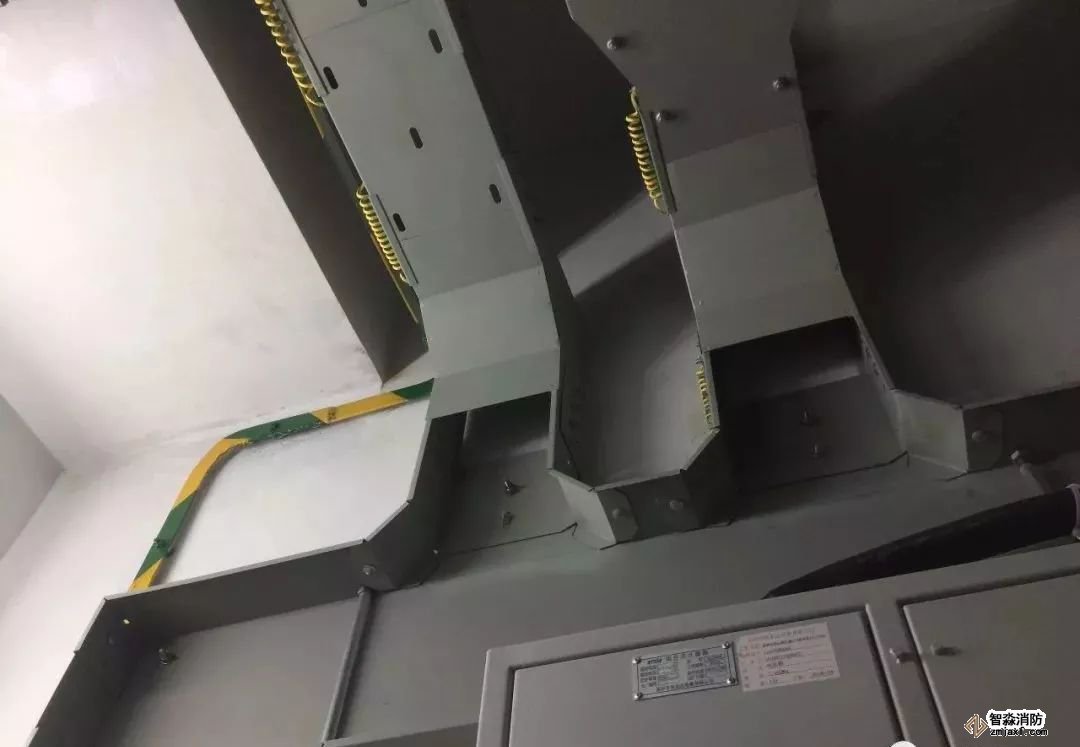

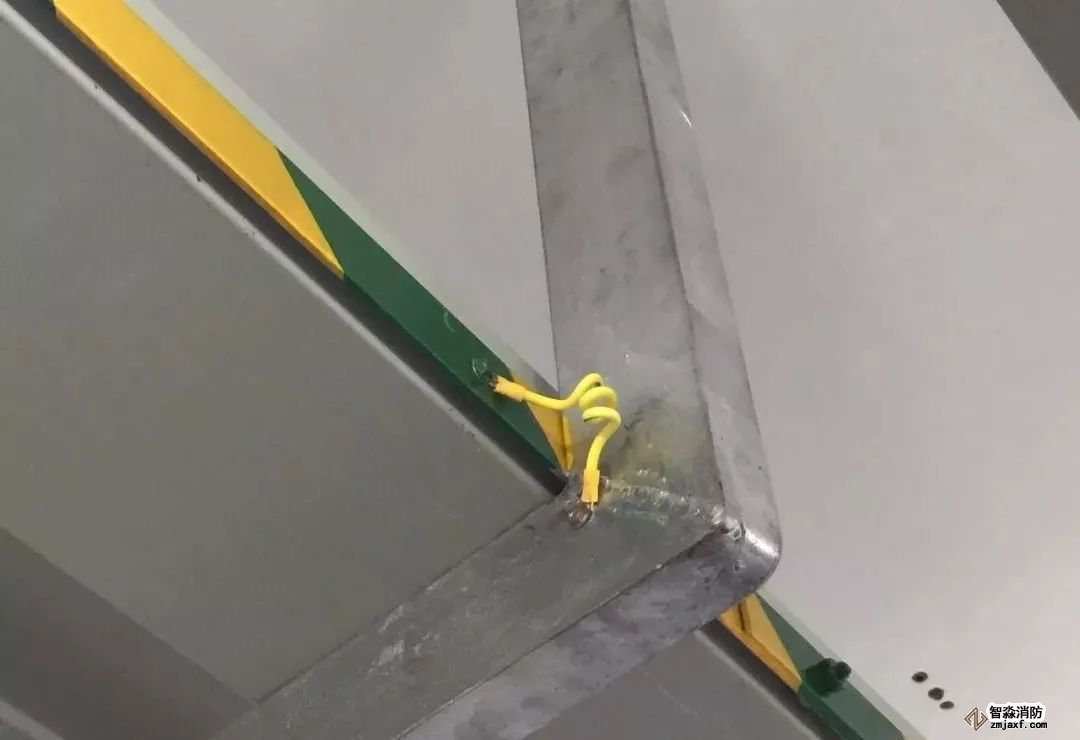

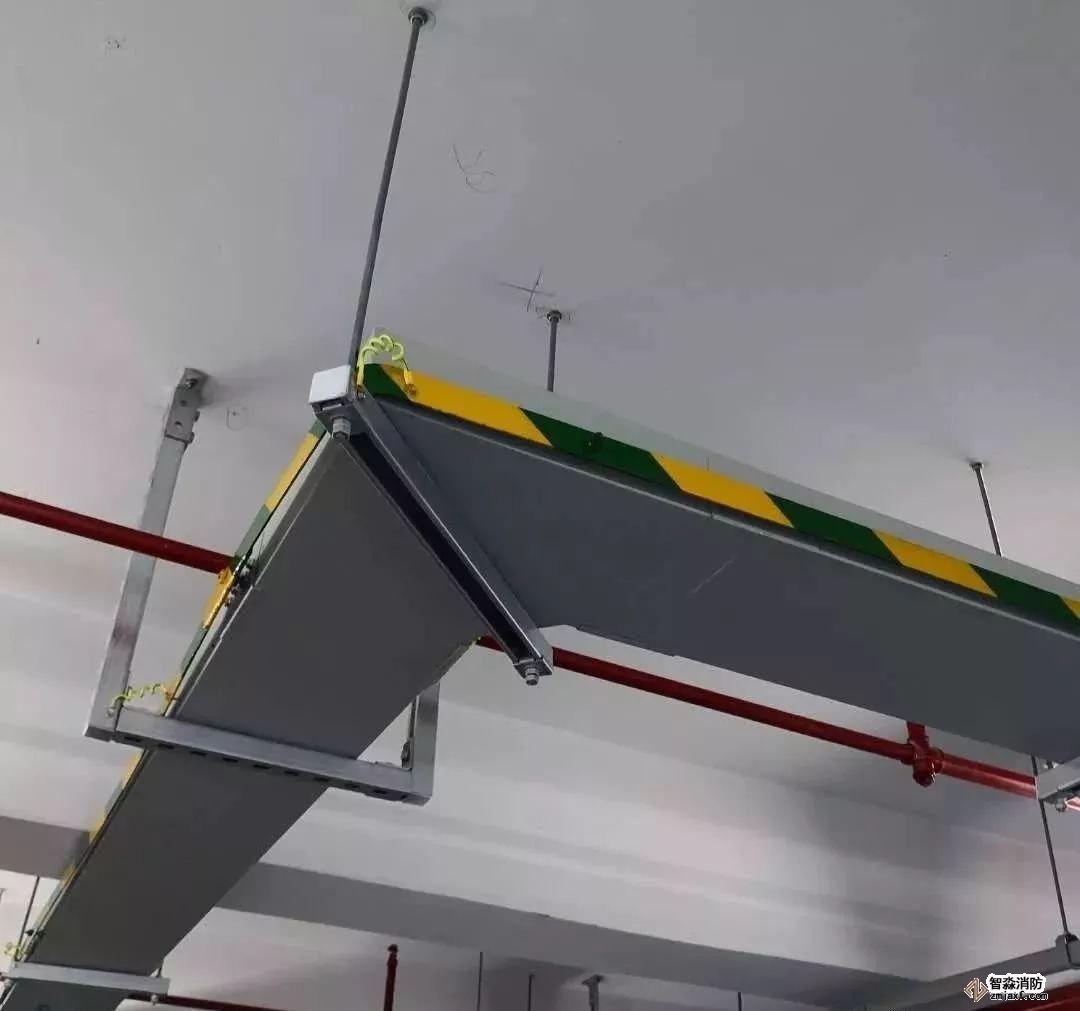

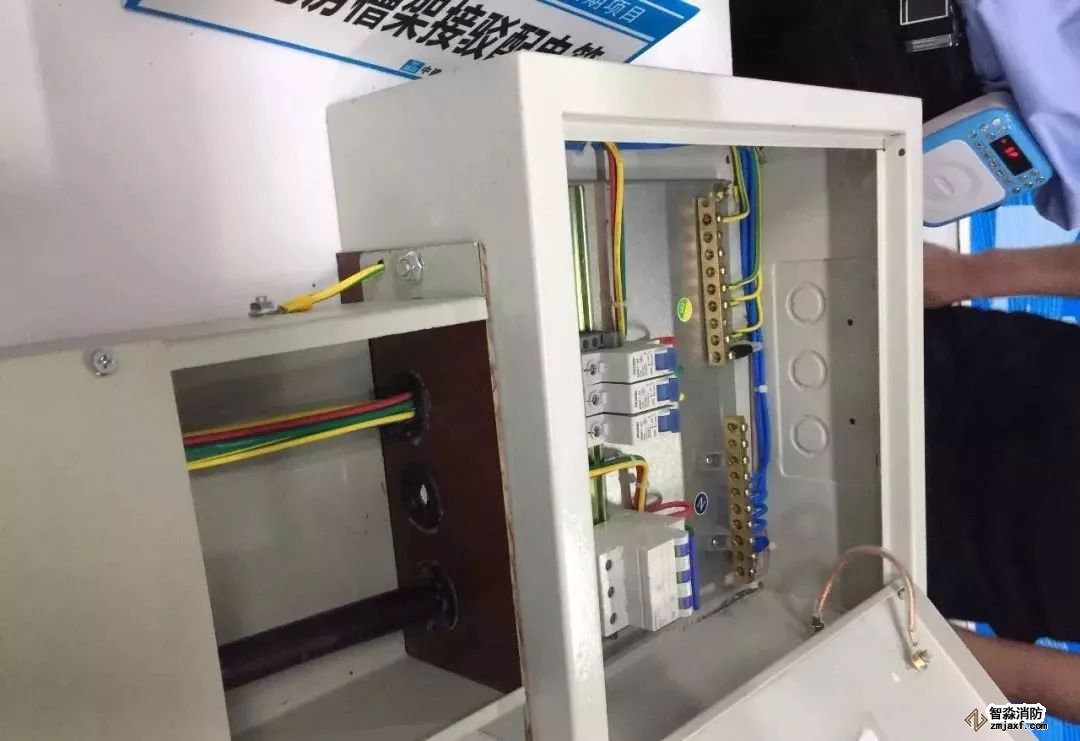

橋架安裝牢固，跨接滿足要求。

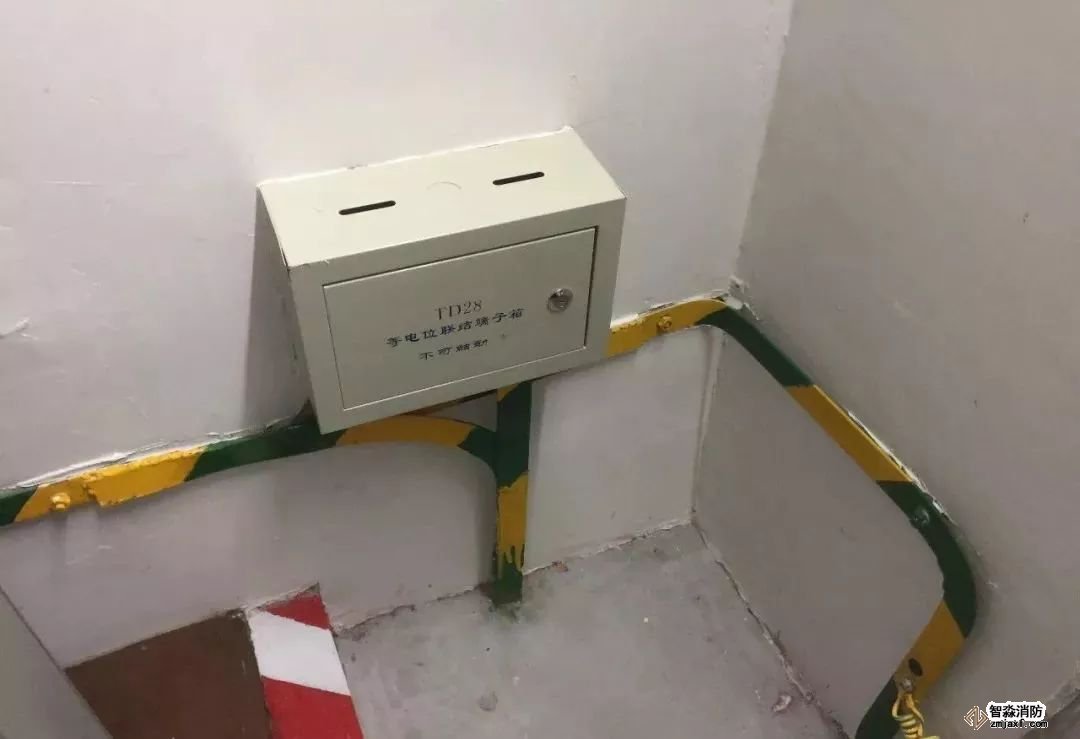

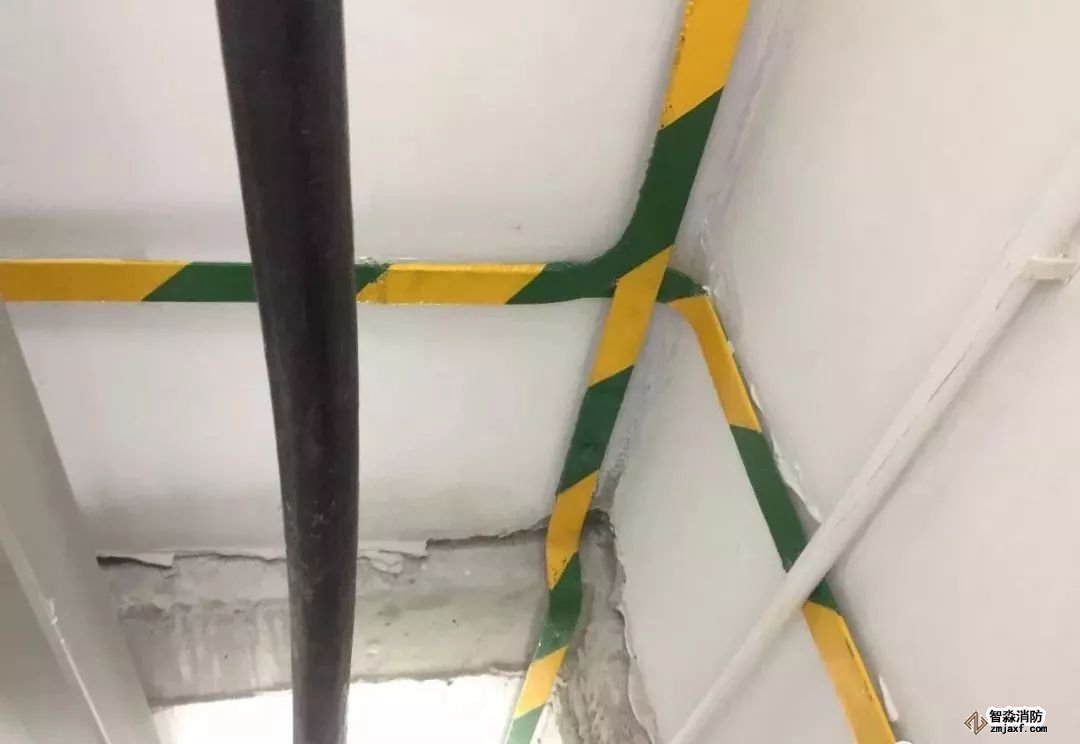

等電位焊接牢固，彎曲半徑美觀，標識醒目。

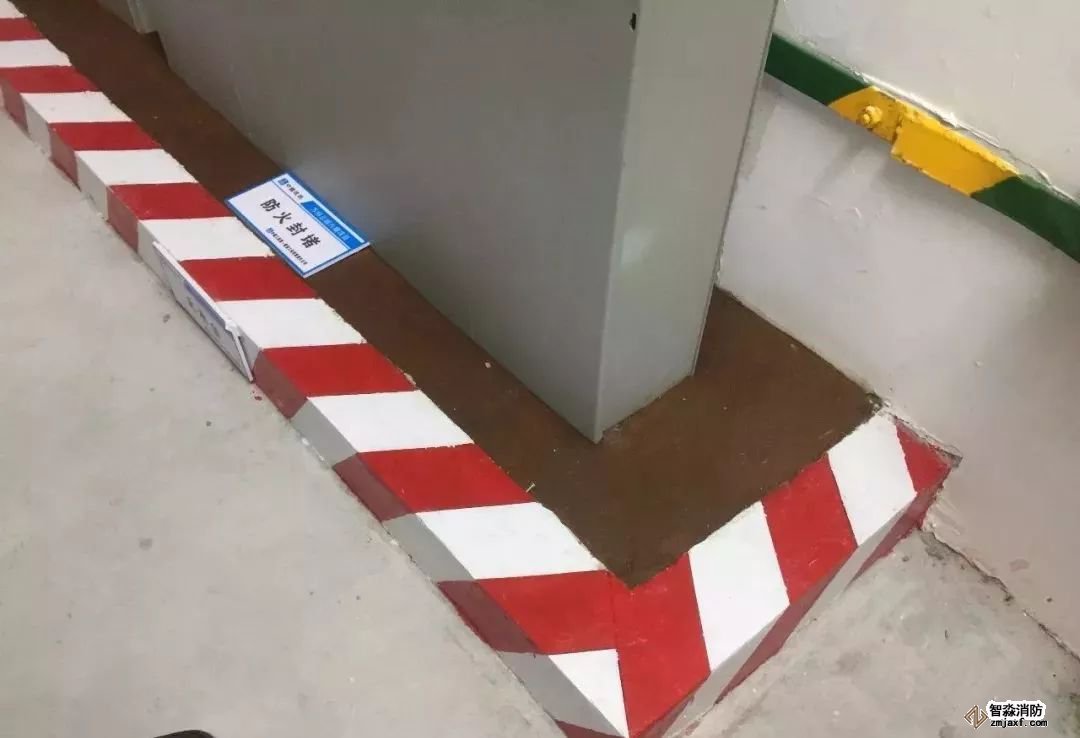

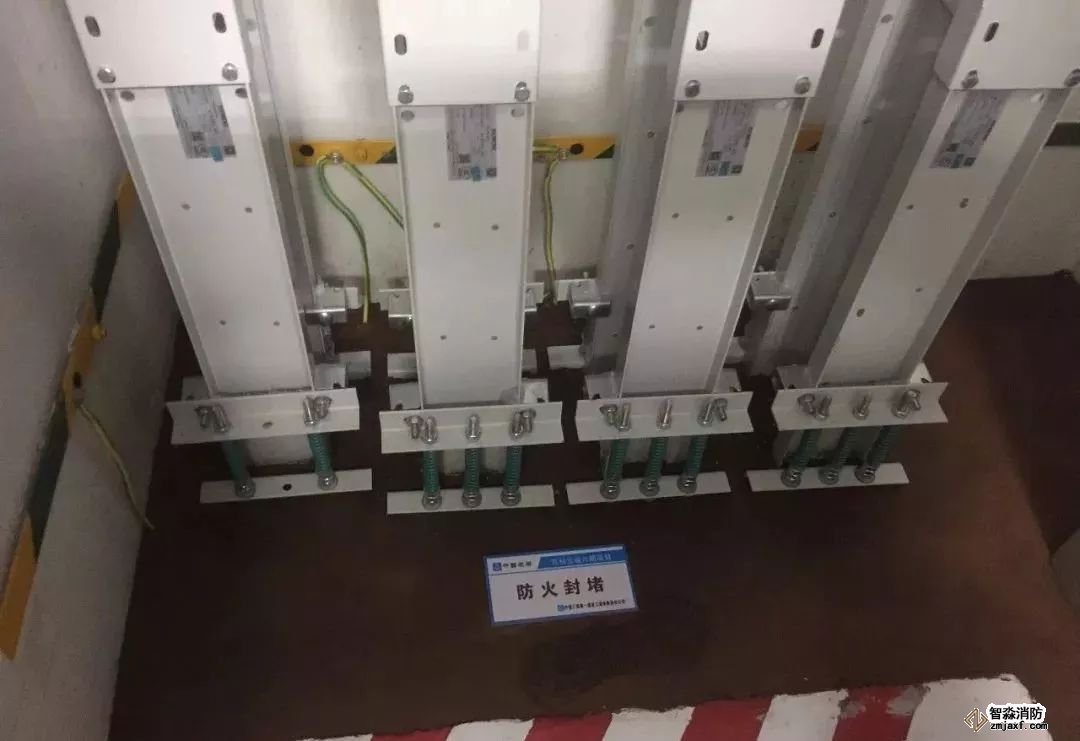

防火封堵平整密實，界面清晰。
線槽等成排成線，美觀大方。

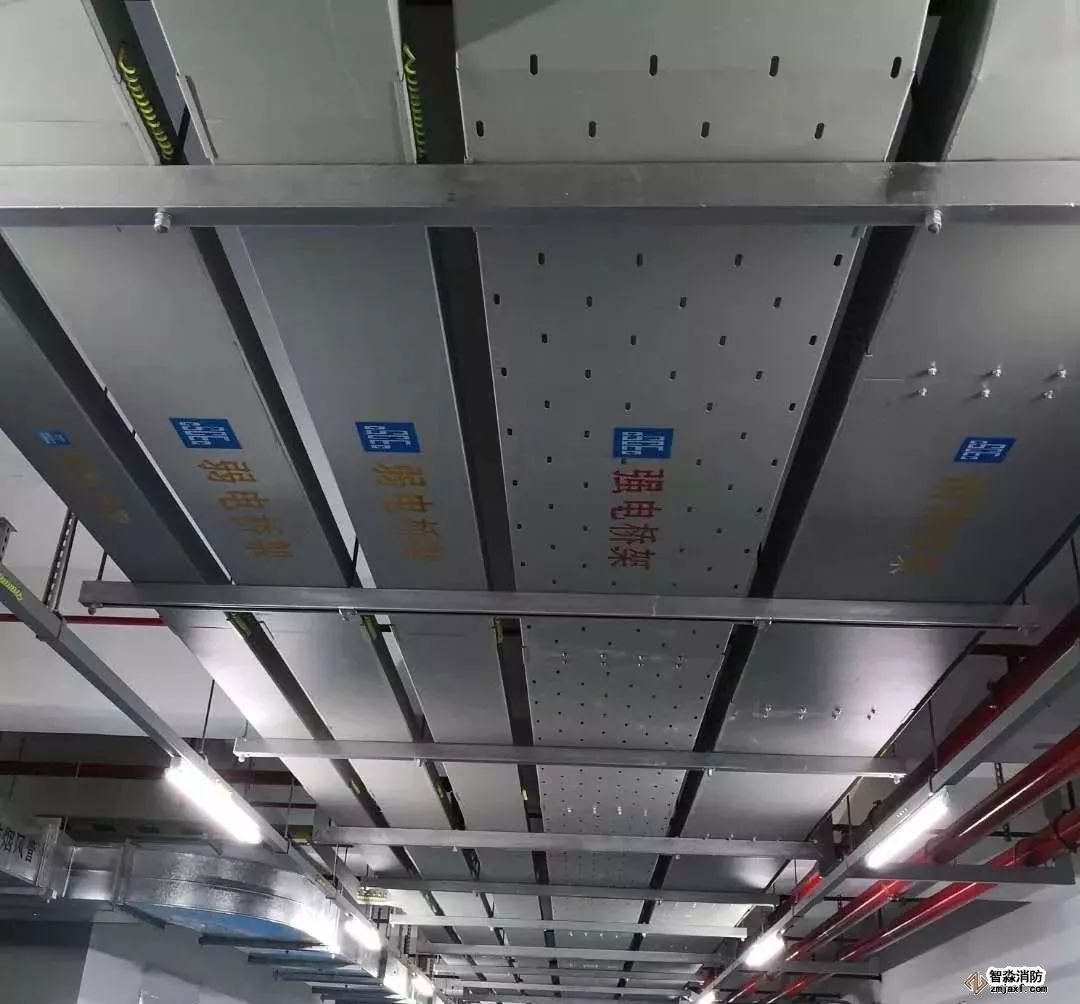

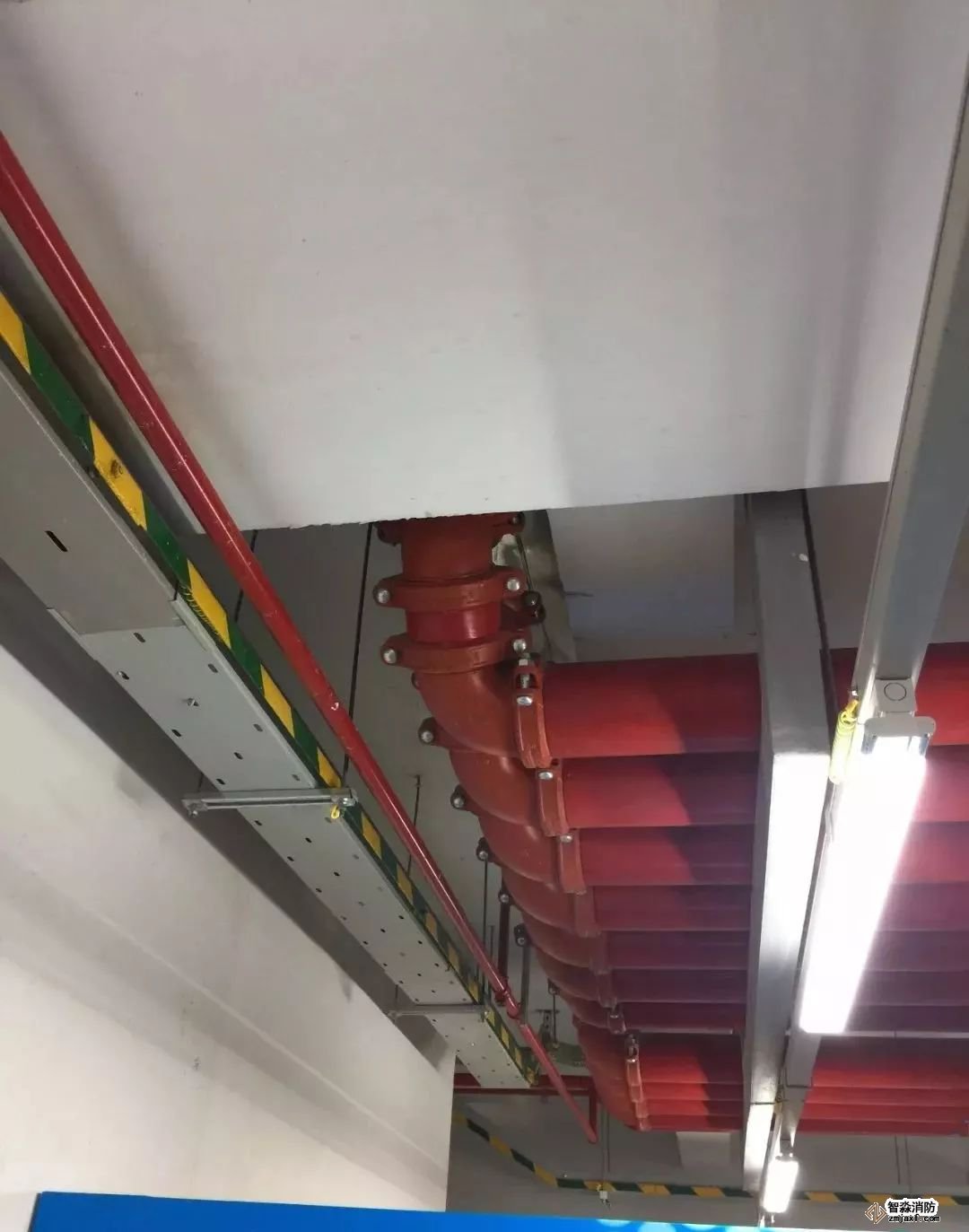

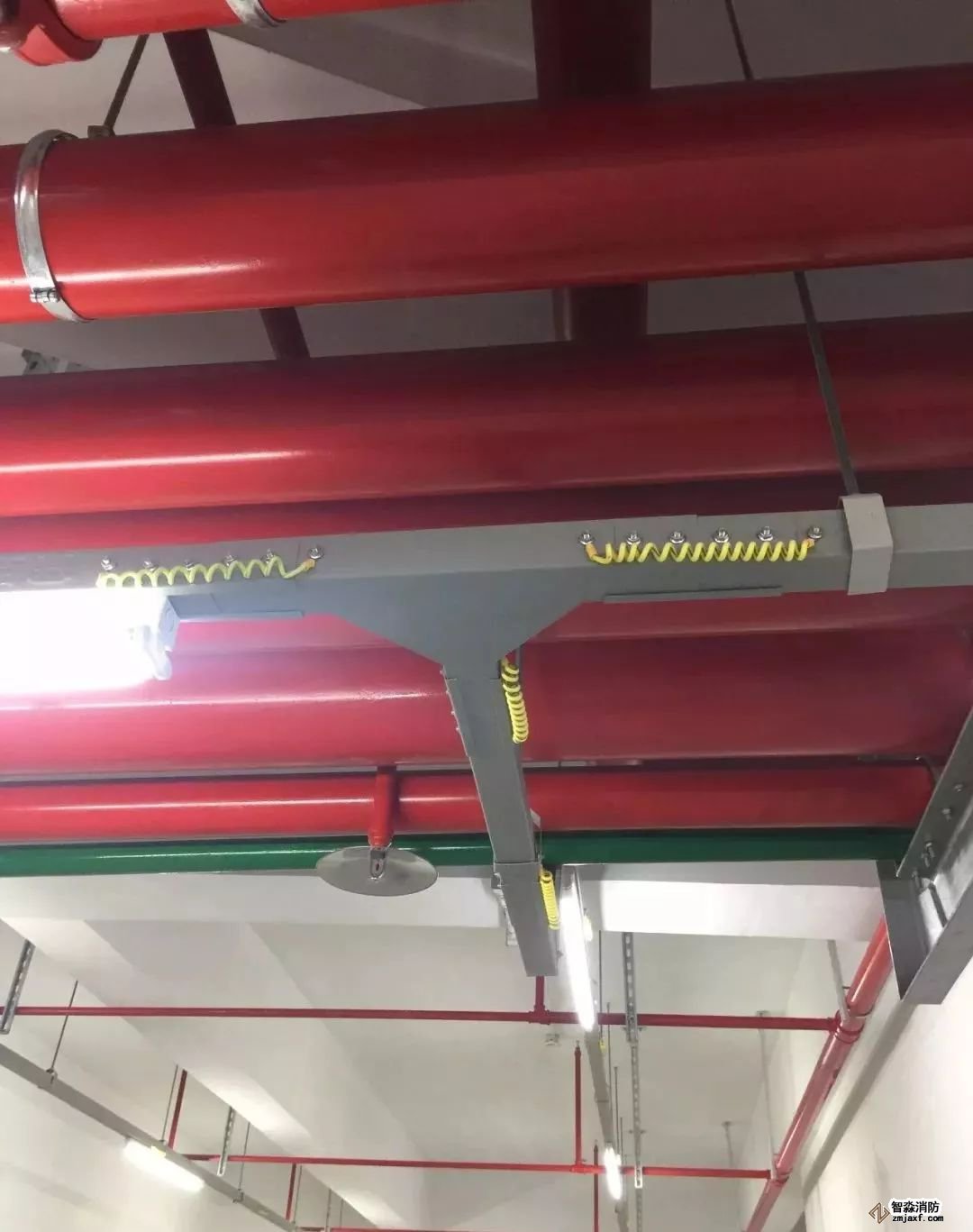

成排橋架，布置合理，共用支吊架采用C型鋼+槽鋼整體支架體系
線槽支架布置合理，接地扁鋼標識清楚。

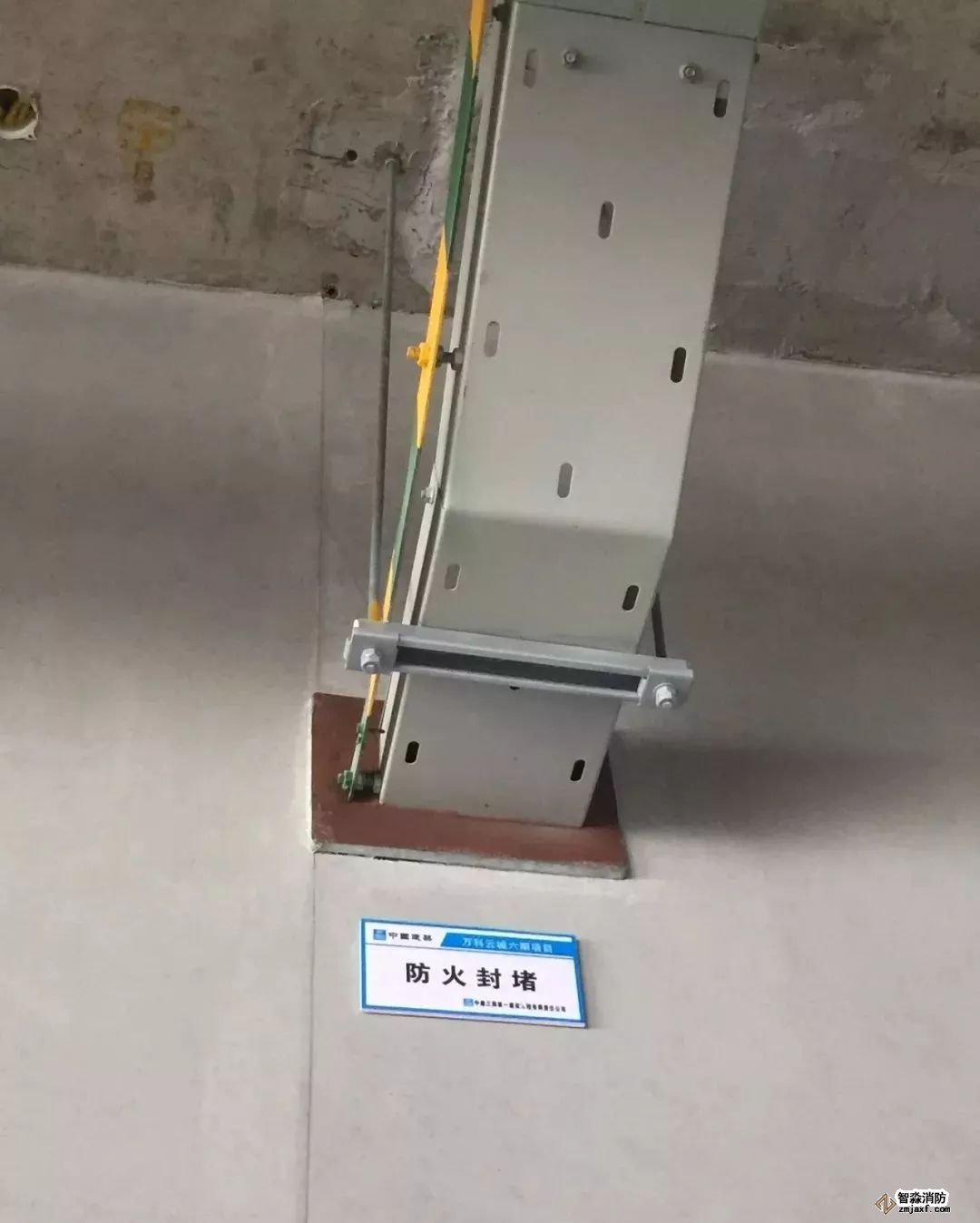

線槽穿越墻體防火封堵清楚

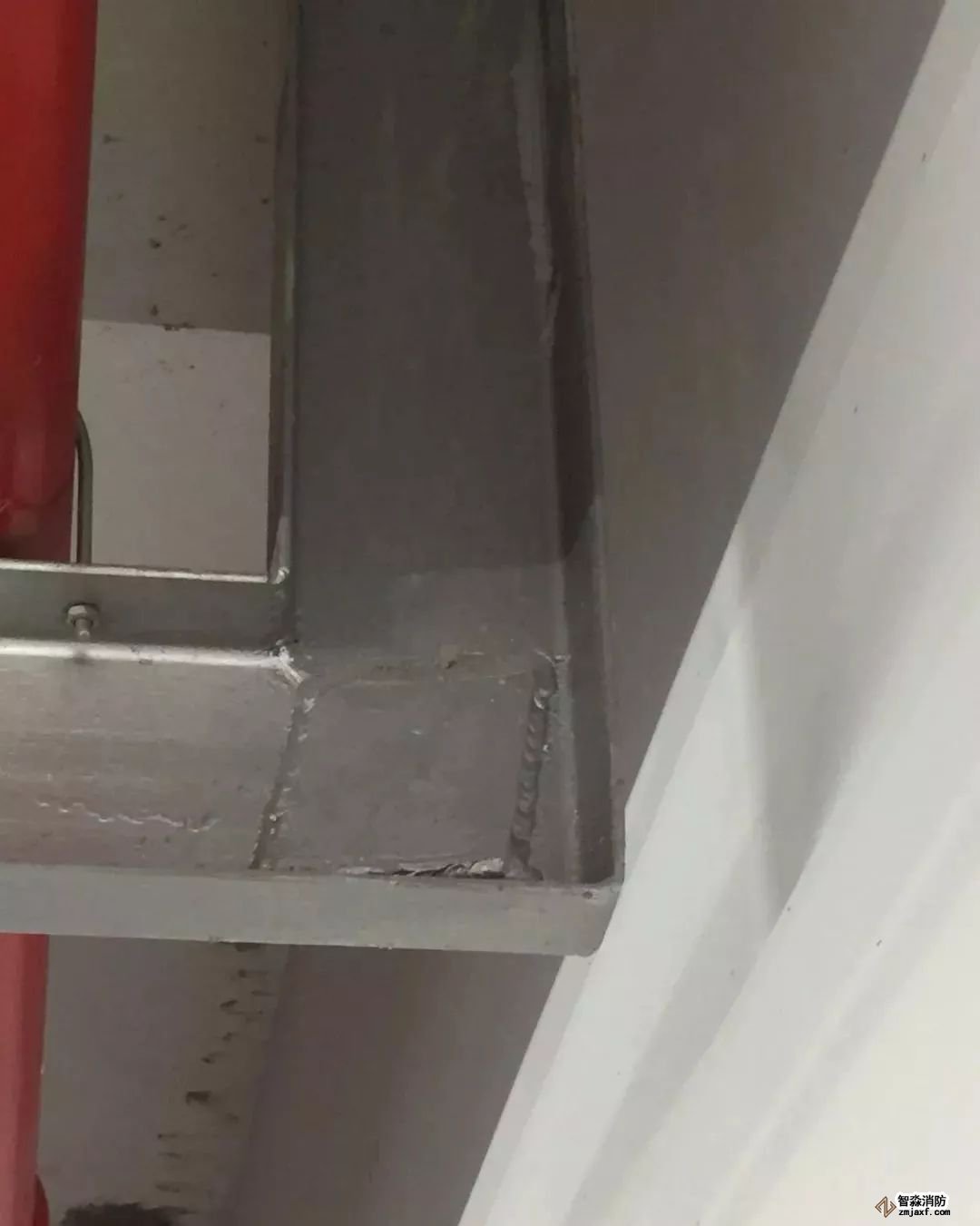

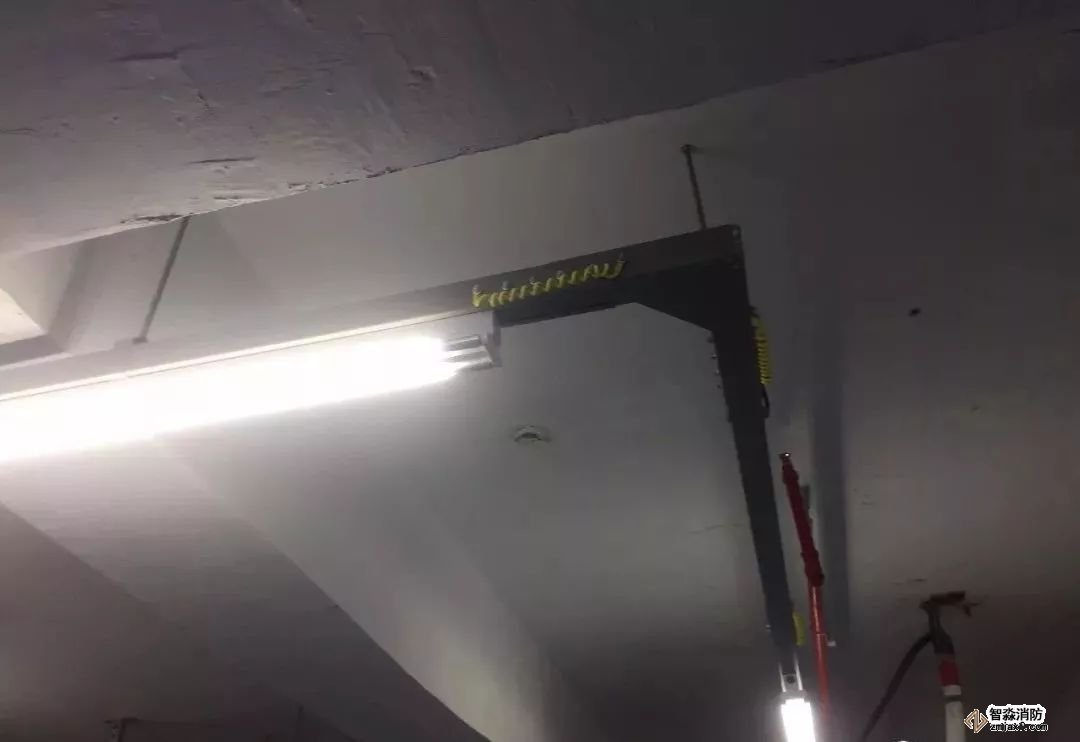

支吊架在梁上生根，焊接轉角處采用鋼板補強。
槽鋼支架選型正確，加工45度角切割煨彎焊接，吊桿布置合理，端頭雙螺栓固定，管卡型鋼機械開孔。

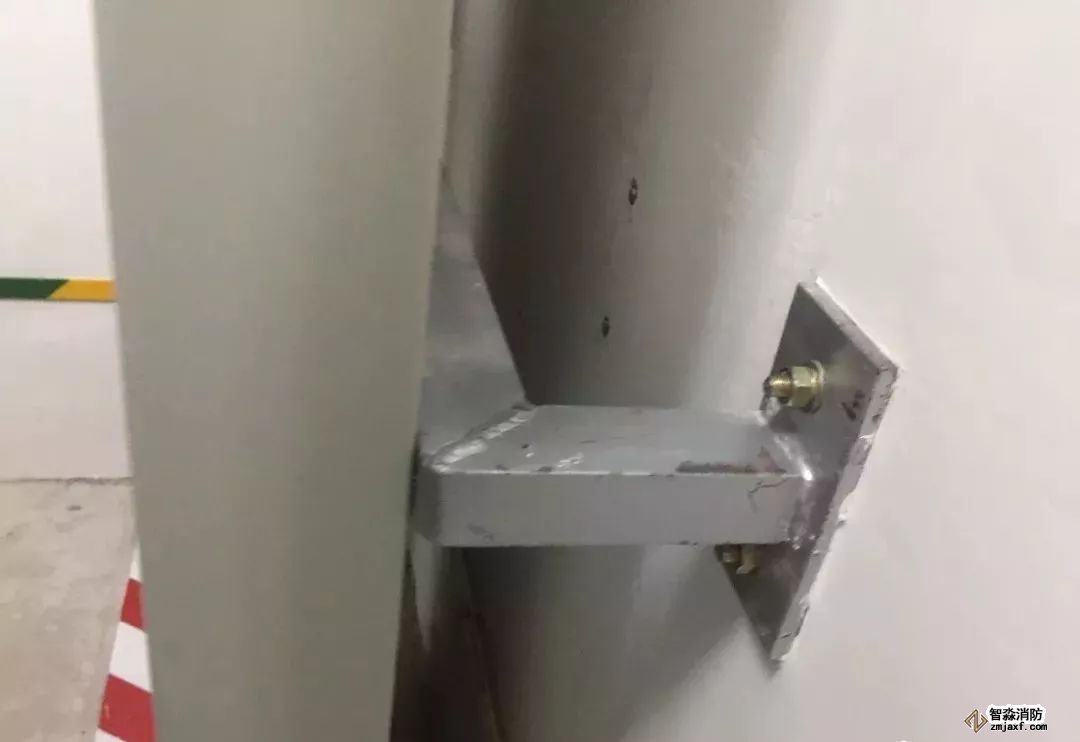

電氣橋架，專用固定支架，焊接牢固，防腐滿足要求。

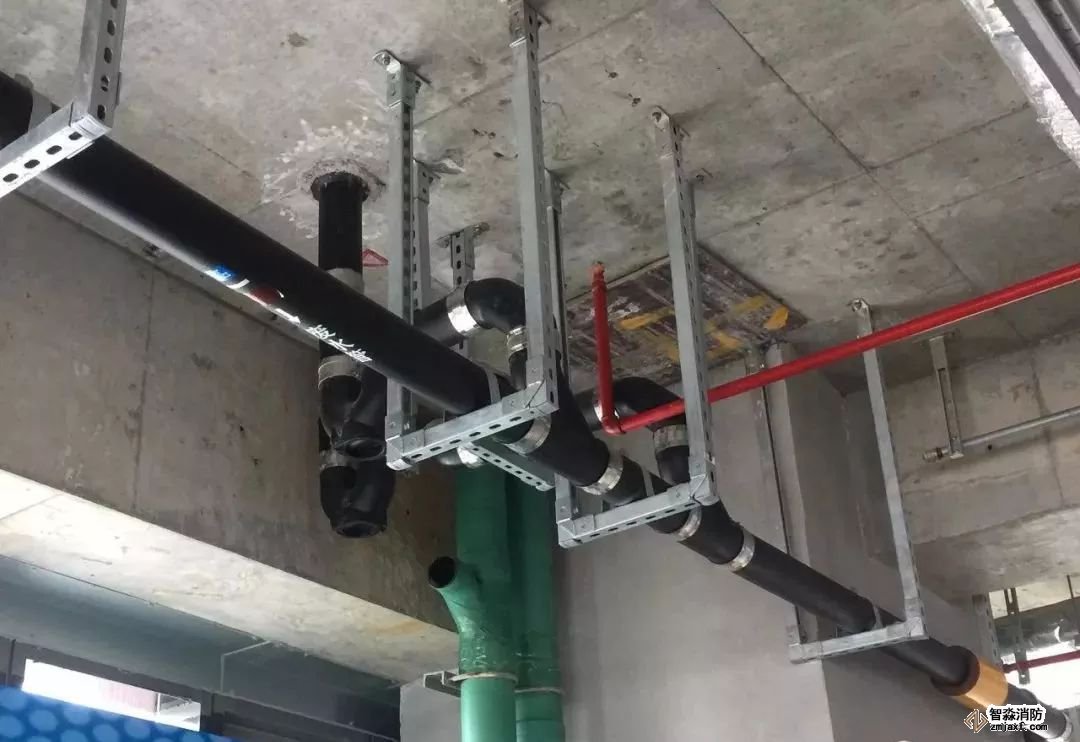

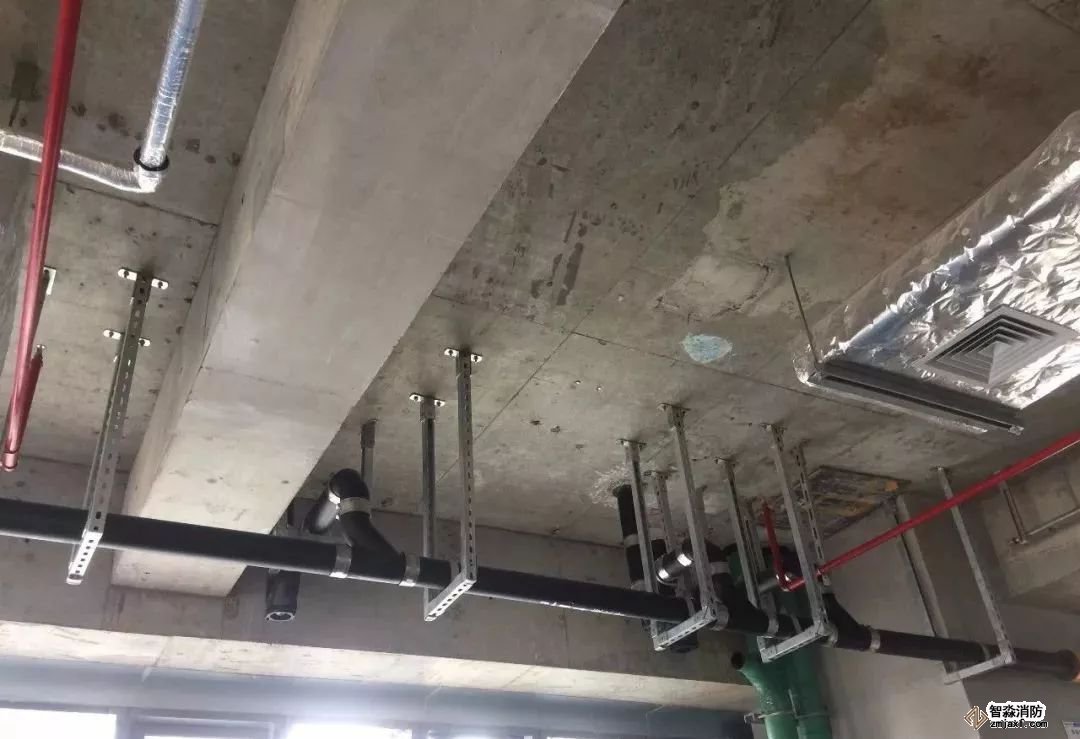

成品支吊架施工，結實耐用美觀，支架改造重復利用率高。
支架接地，安全有效。

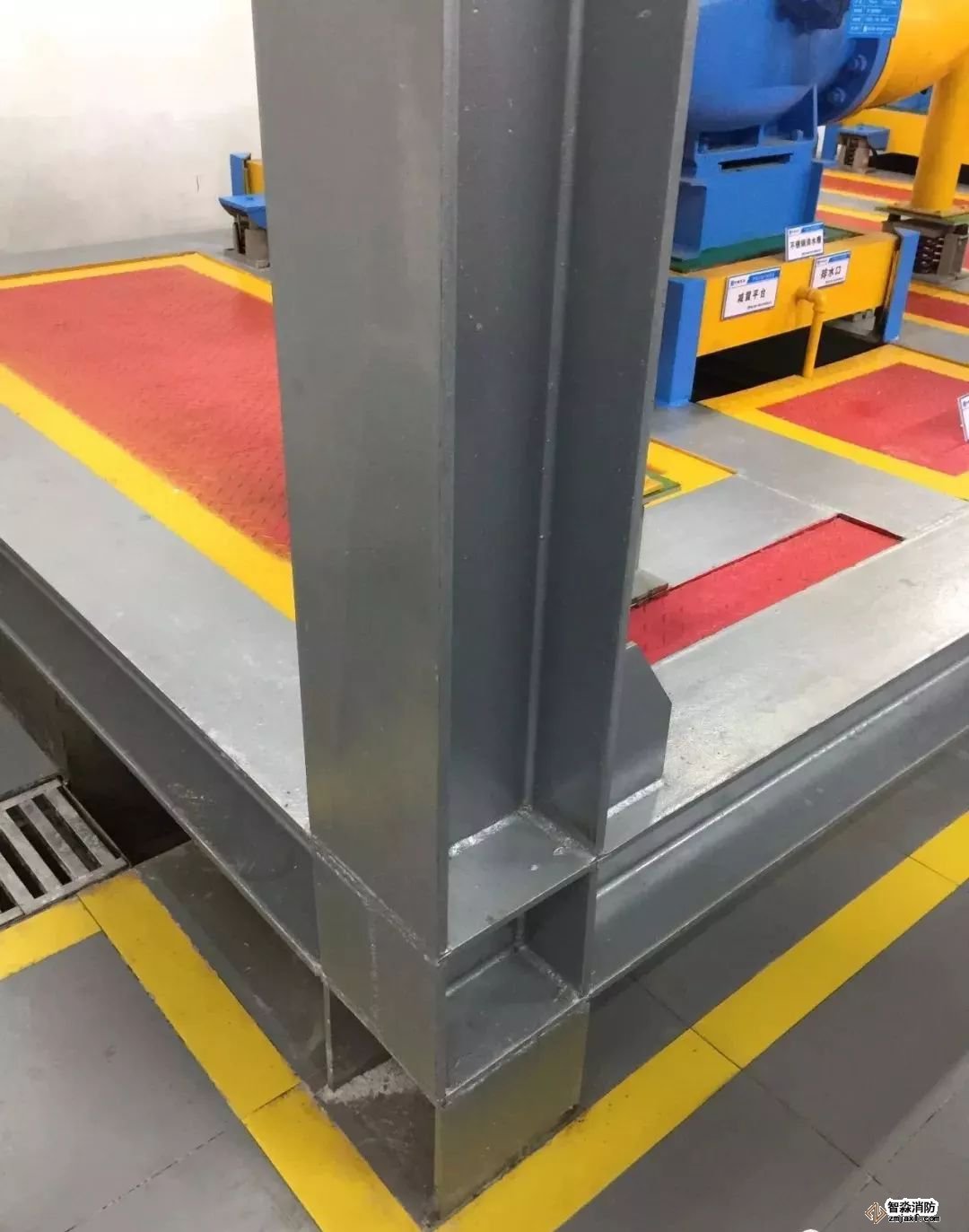

設備支架結實牢固

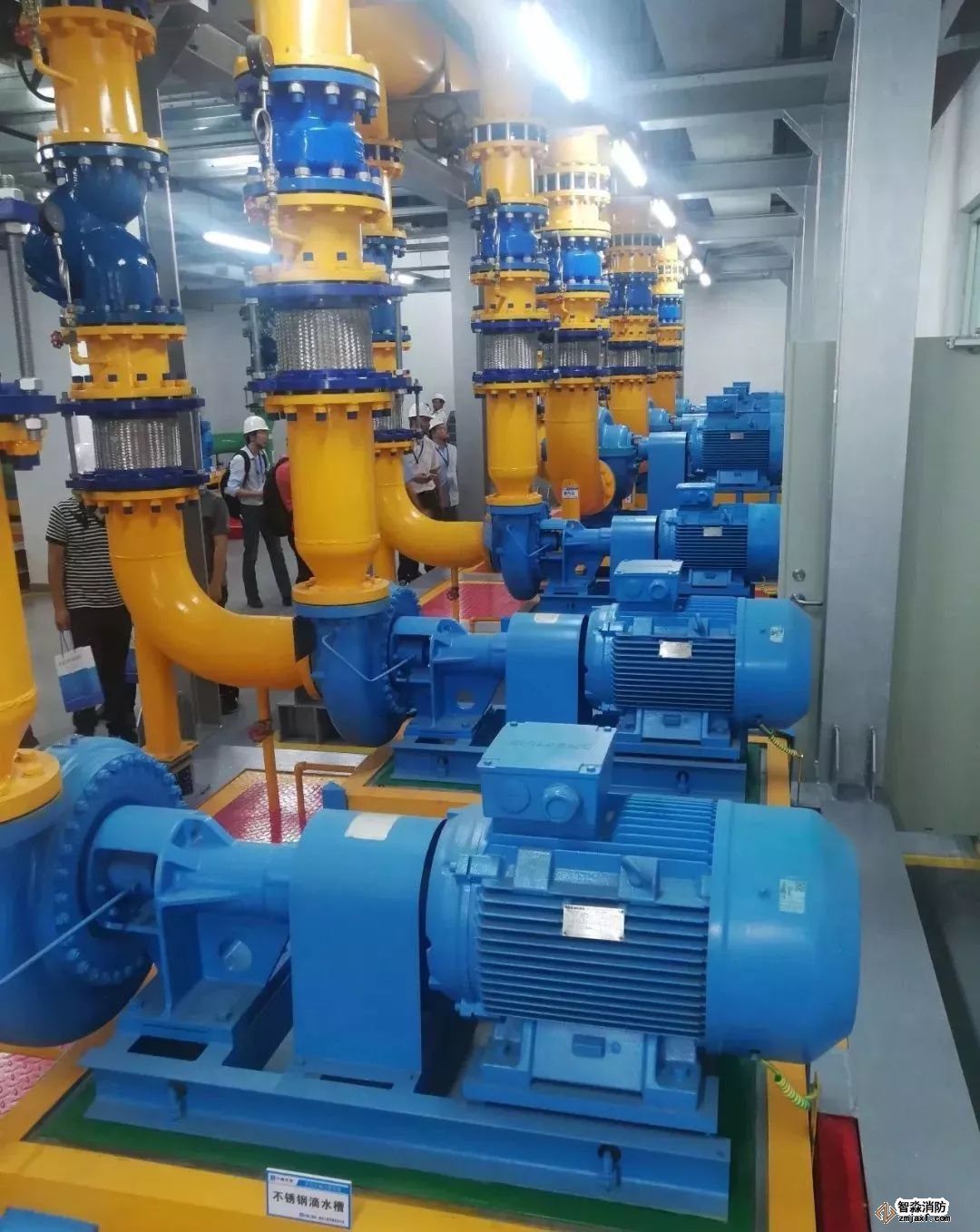

設備布置成排成線，加工廠預制成型，模塊化吊裝施工。

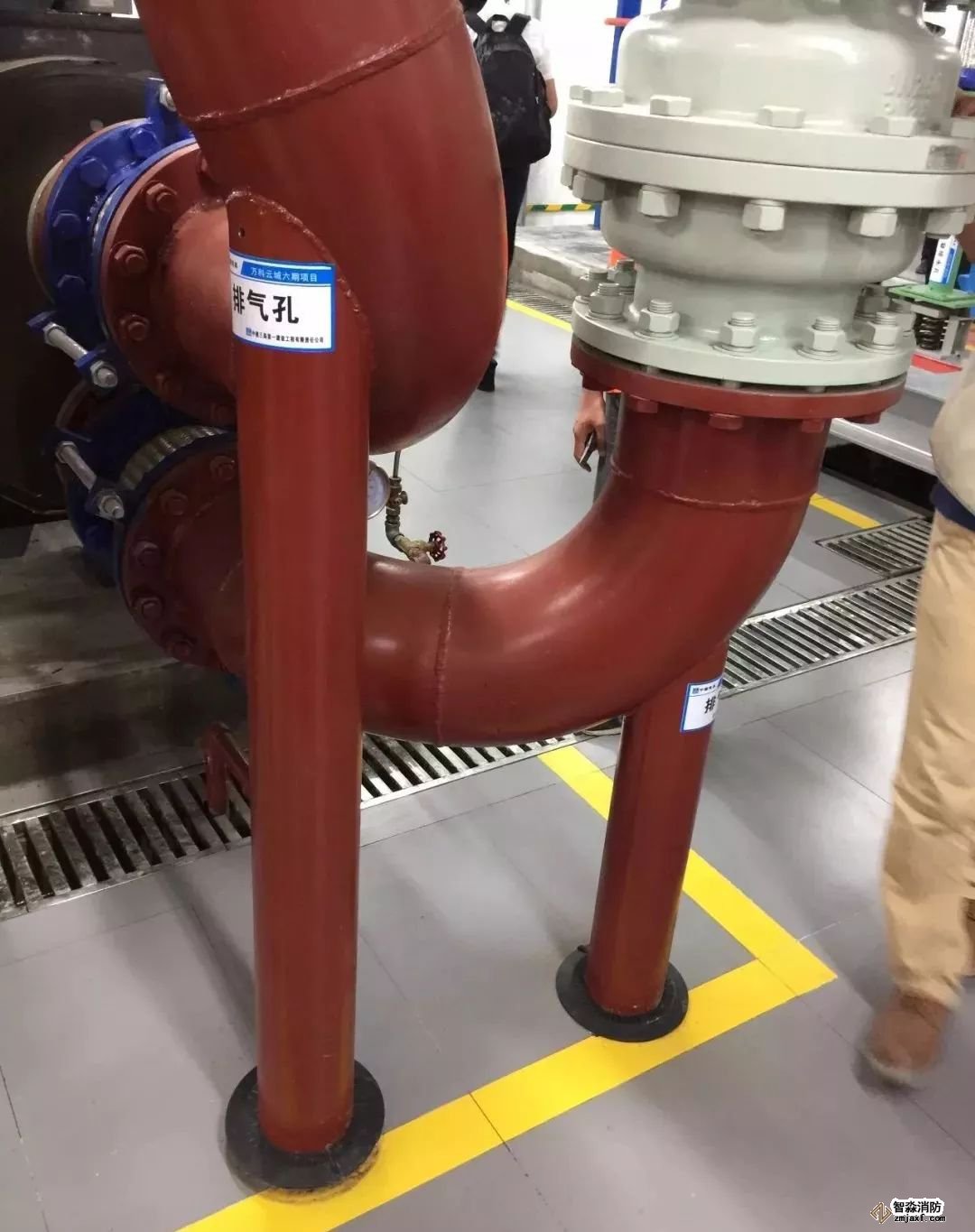

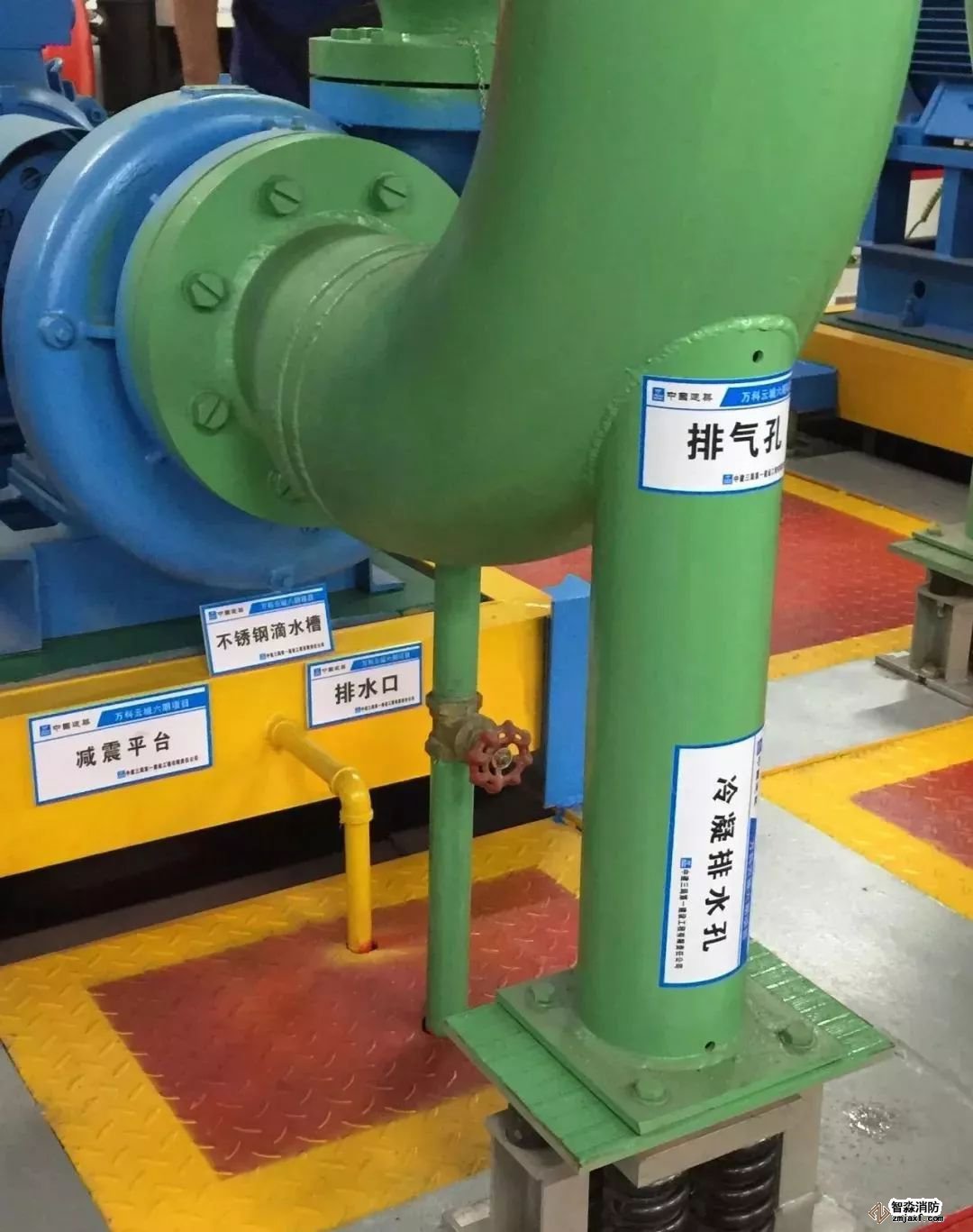

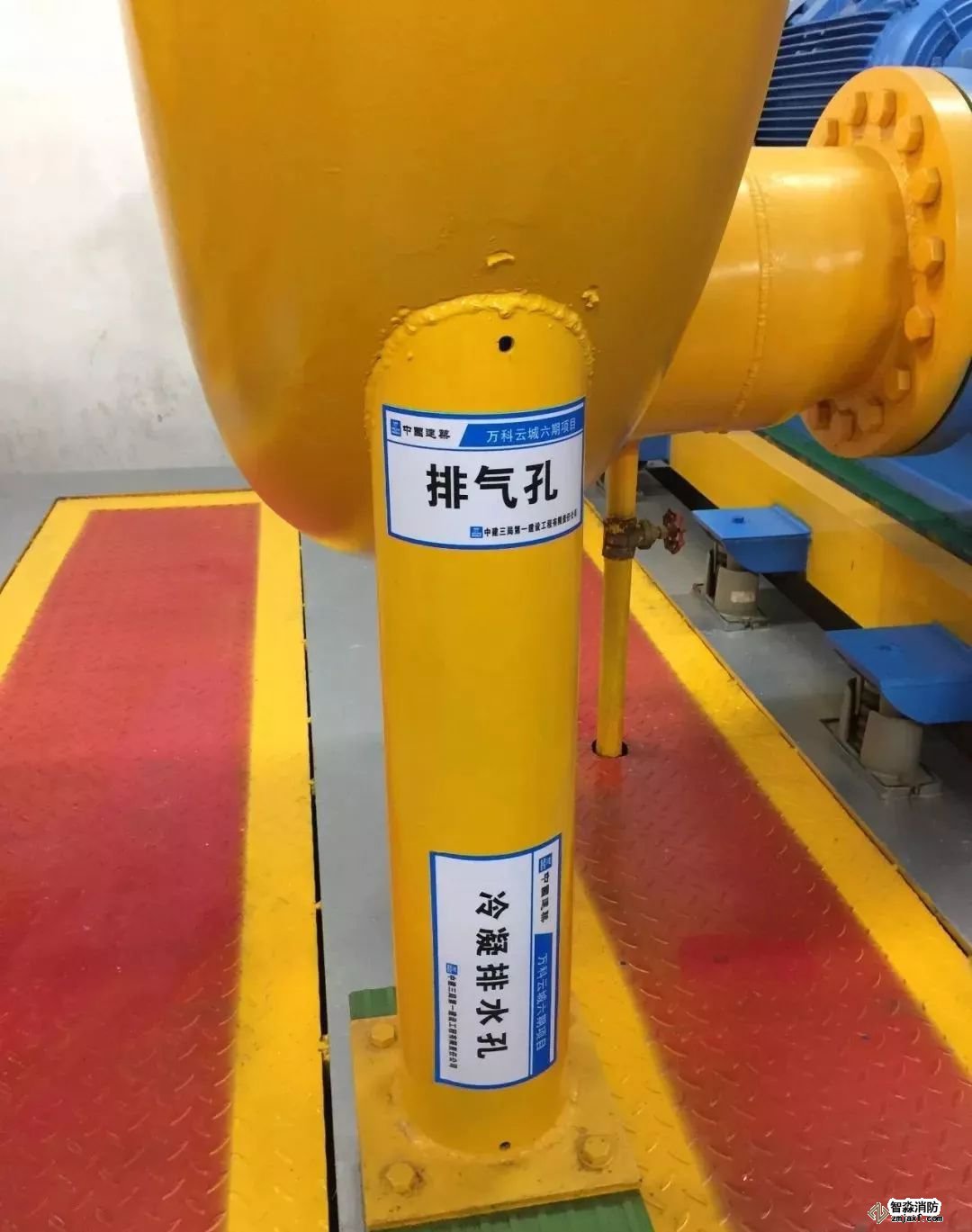

排氣孔、冷凝排水孔設置合理

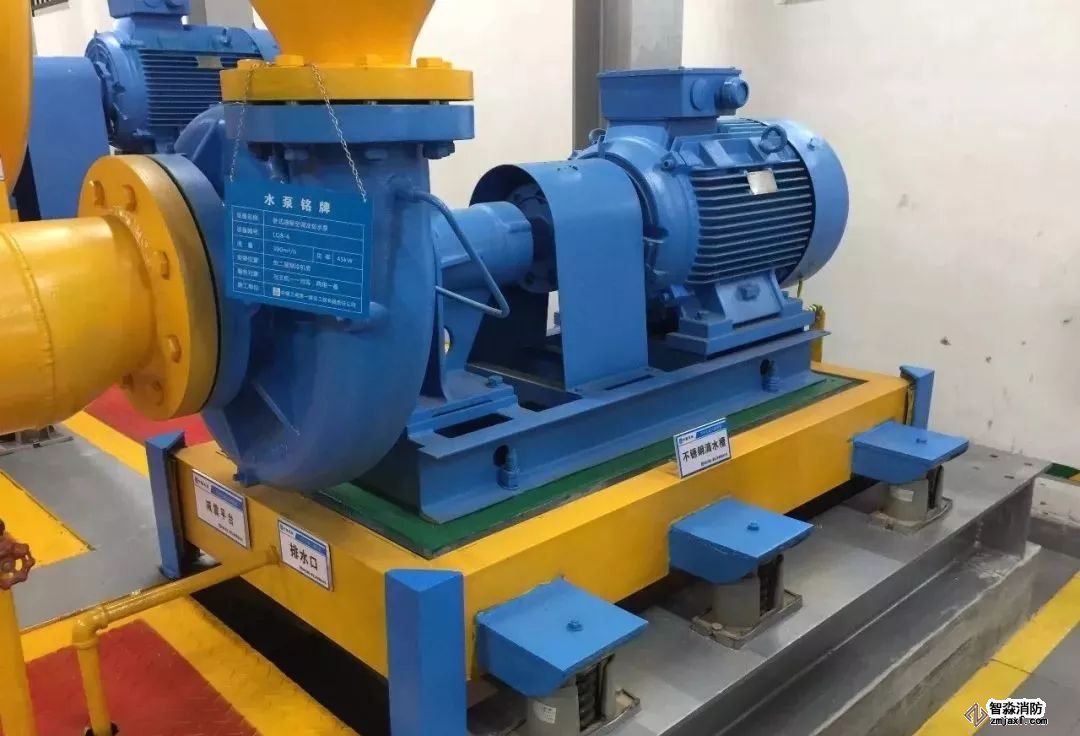

水泵減震、限位裝置布置合理，科學實用。

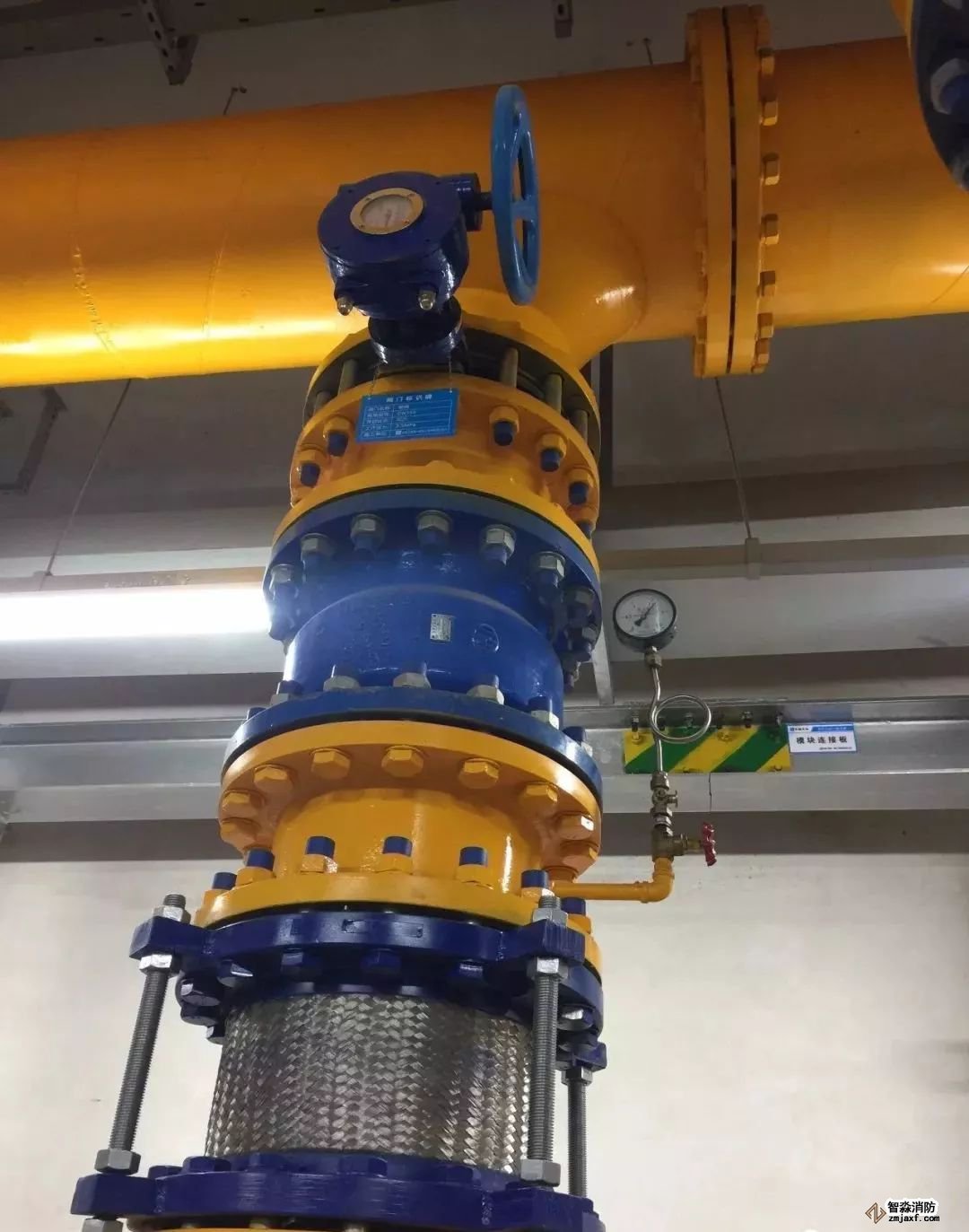

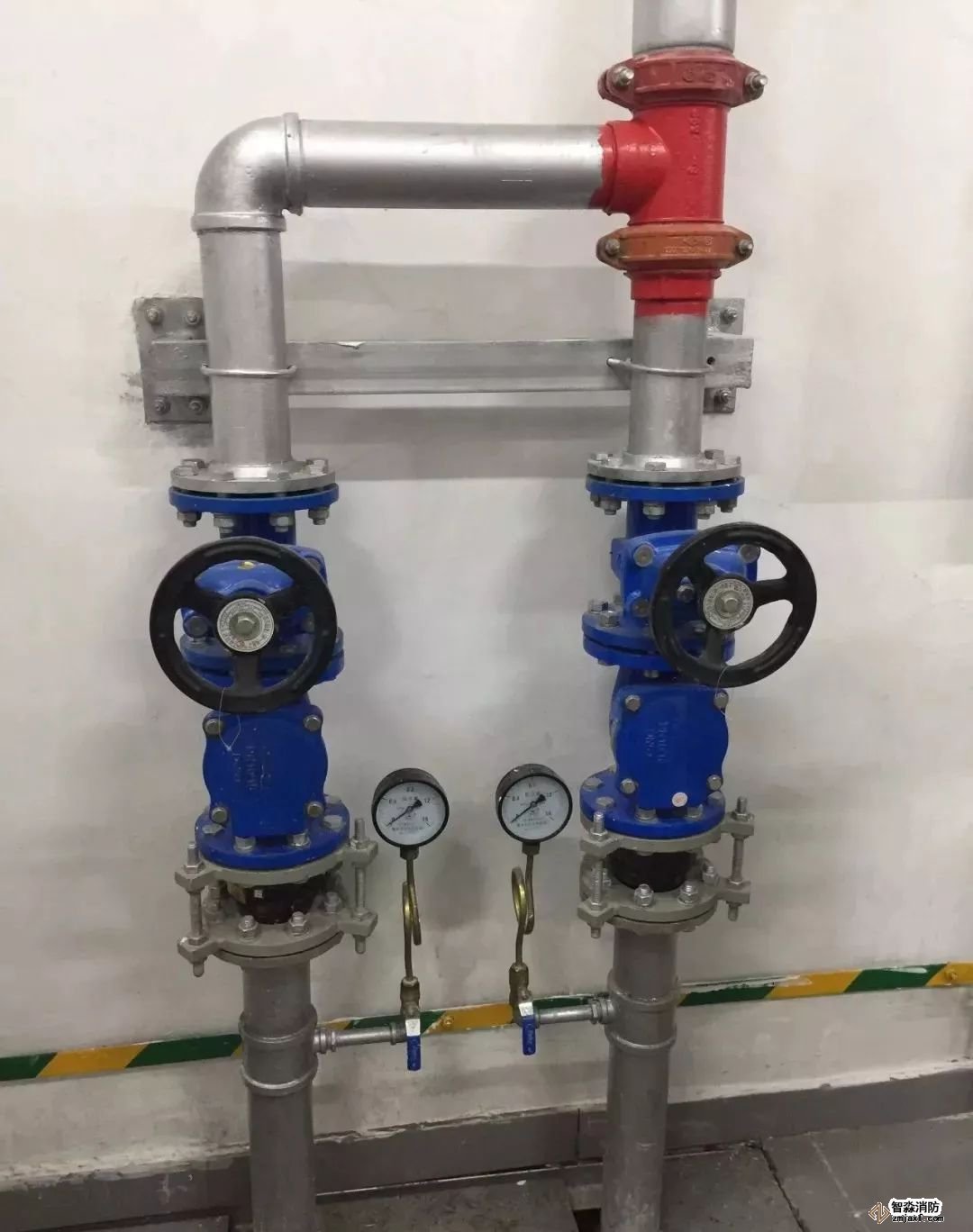

閥部件安裝牢固，螺絲朝向正確美觀。

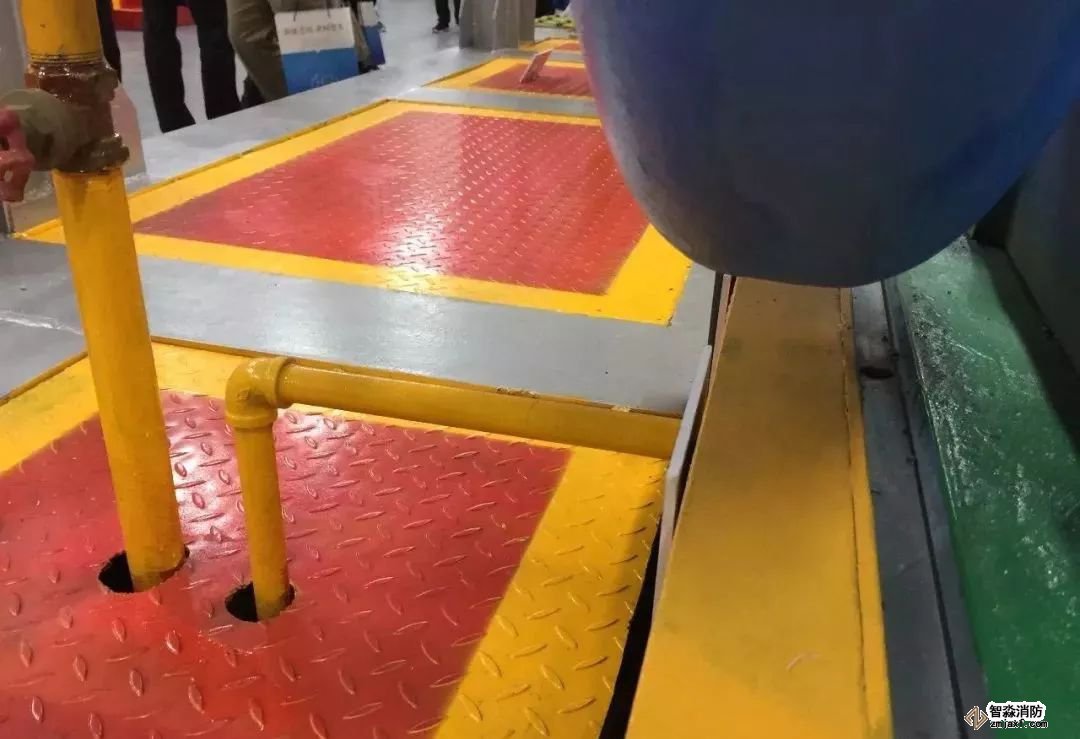

水泵集水槽設置巧妙，排水合理。

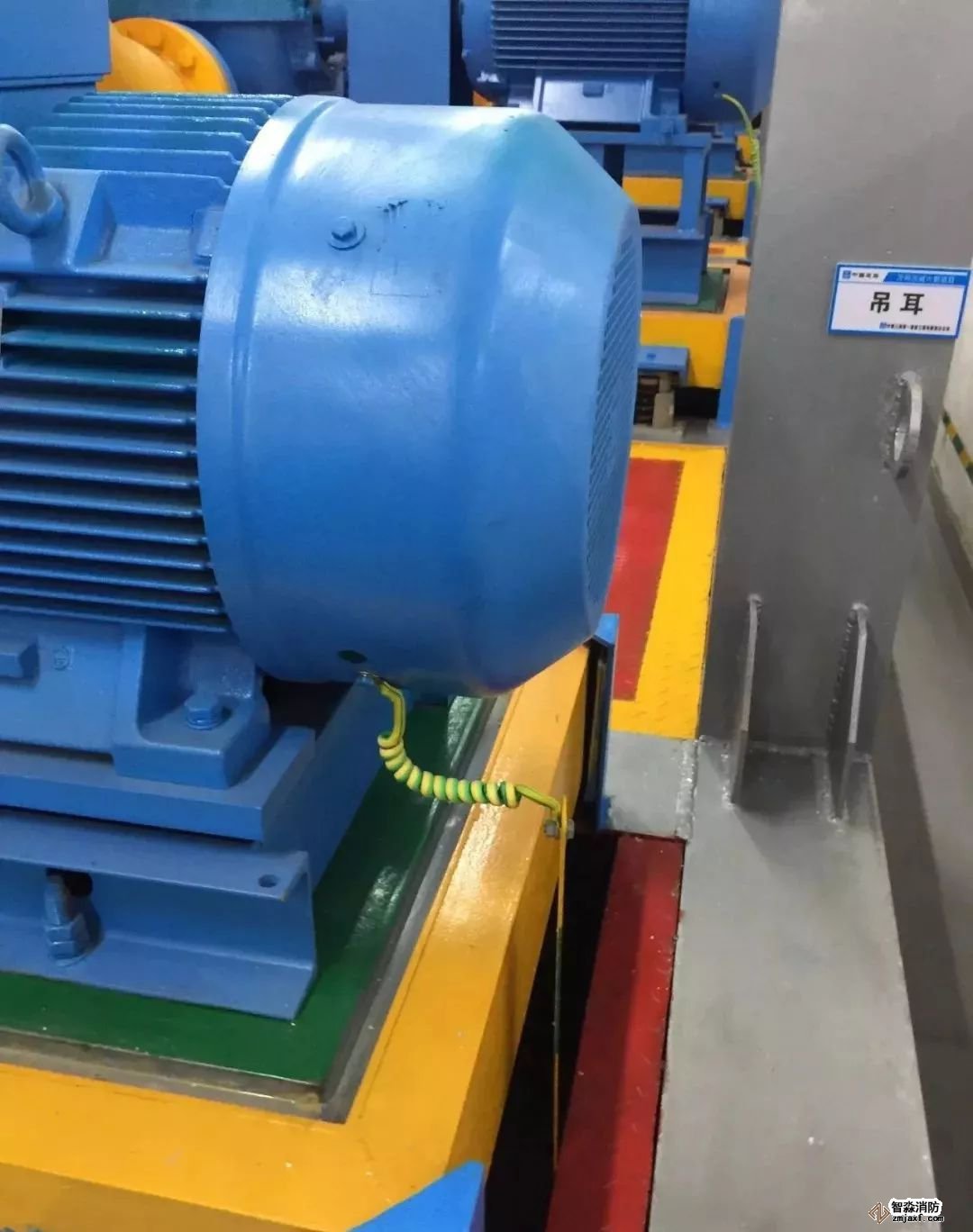

電機外殼重復接地，有效美觀。

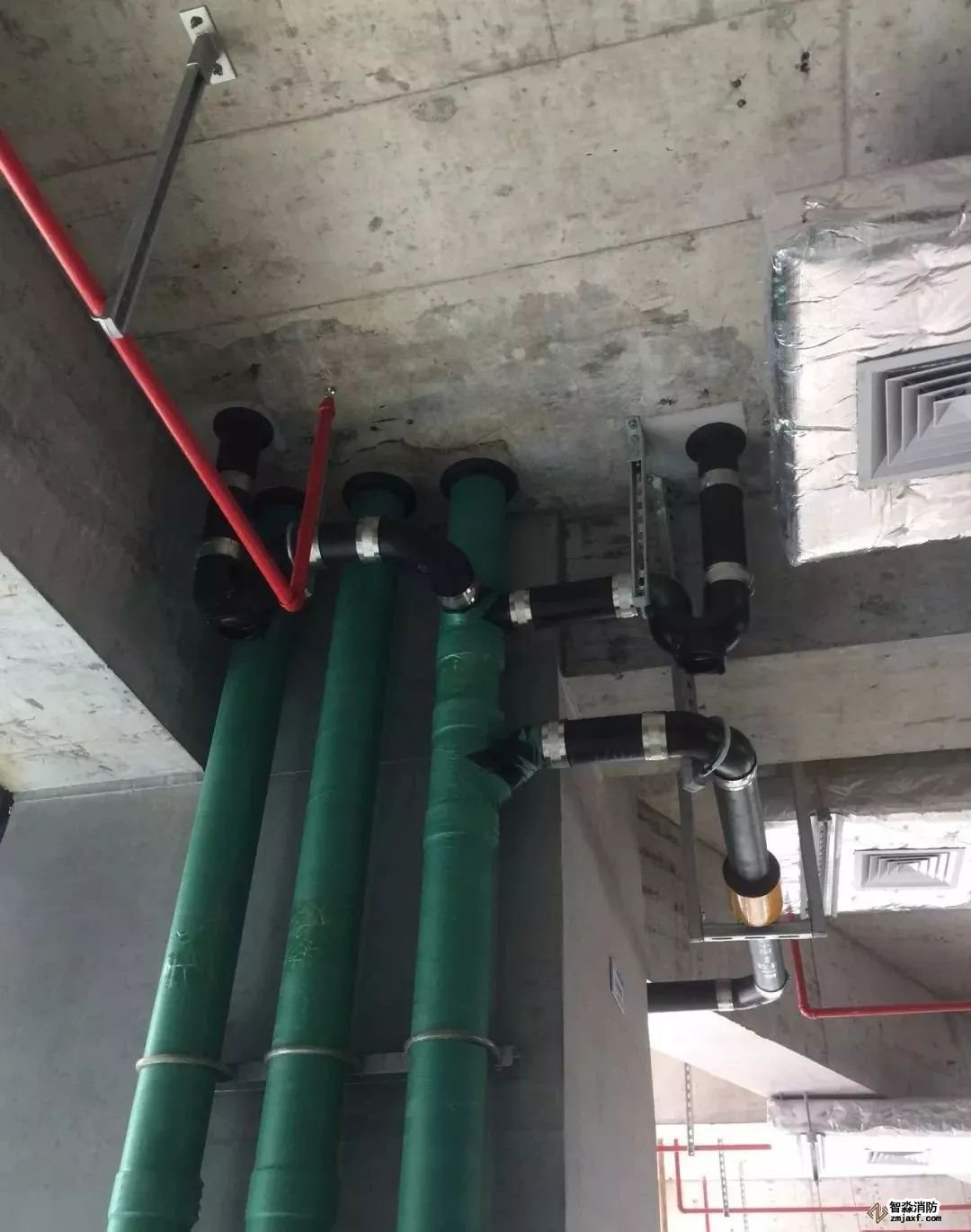

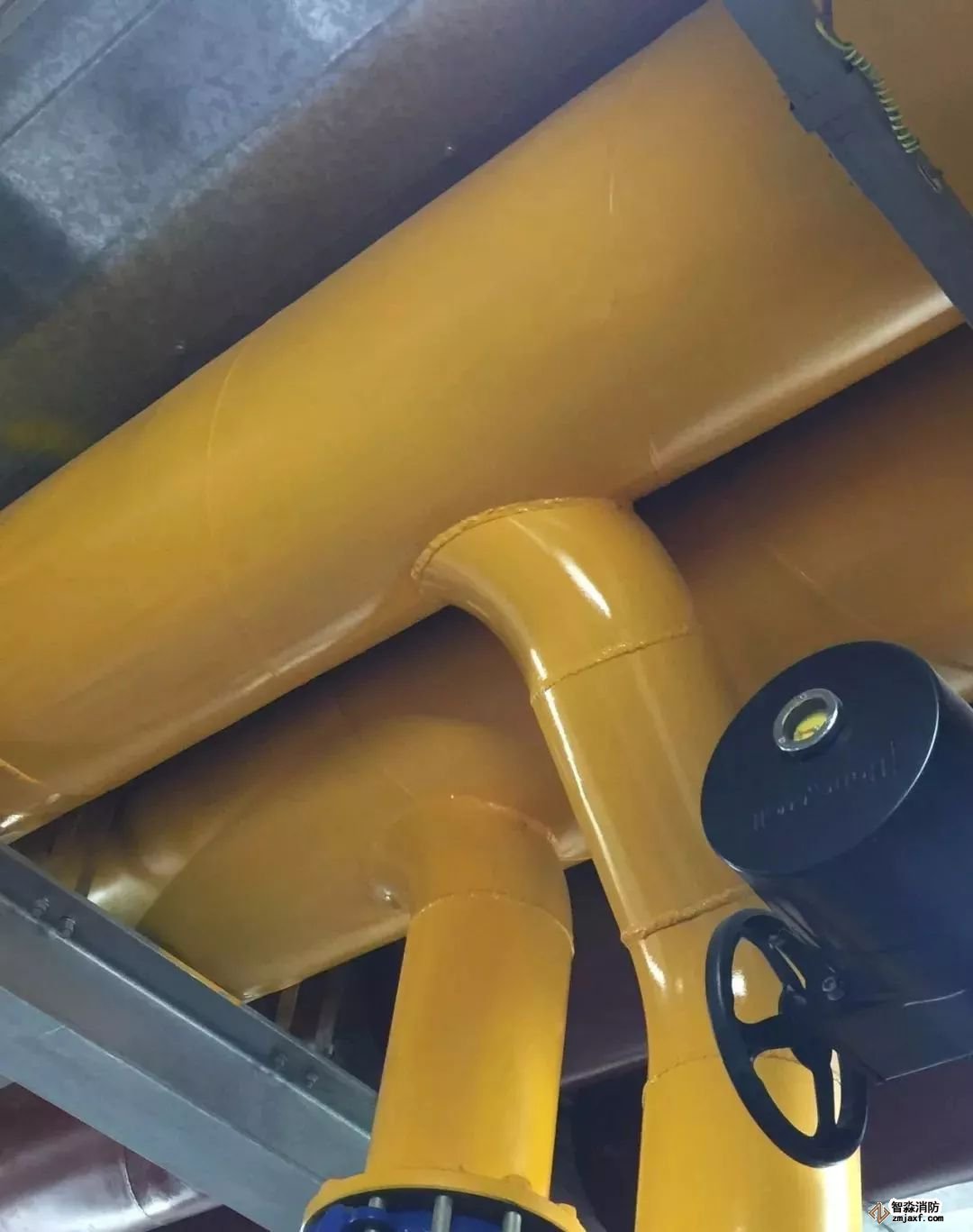

支管與干管連接處采用順水三通。

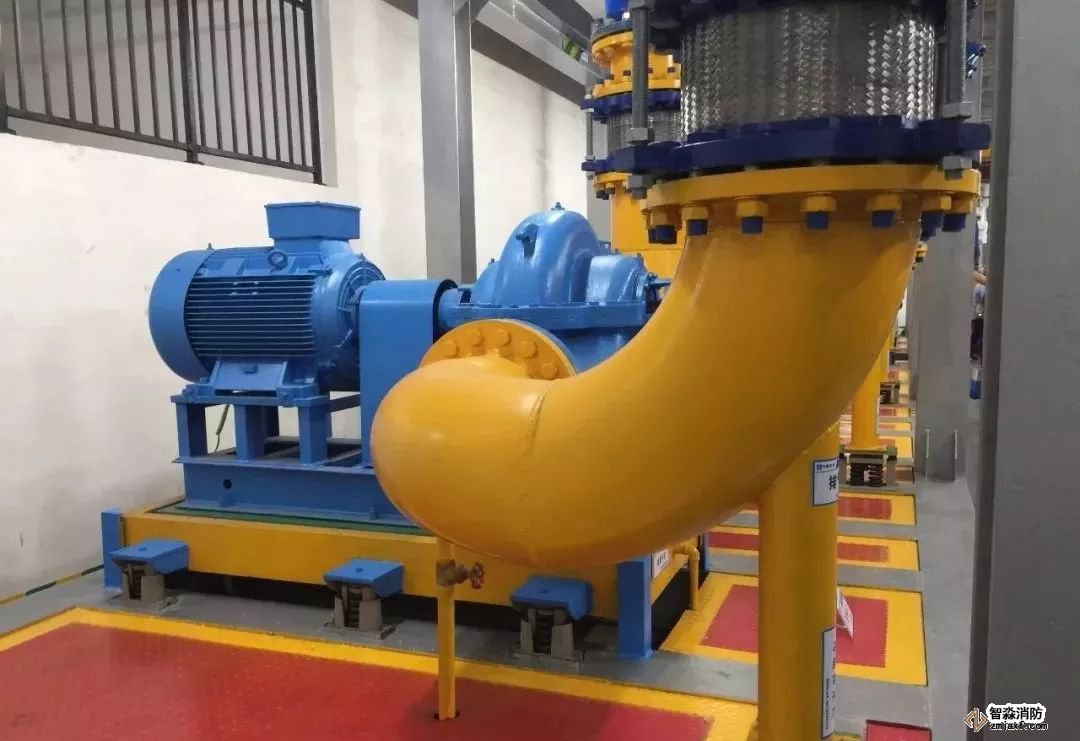

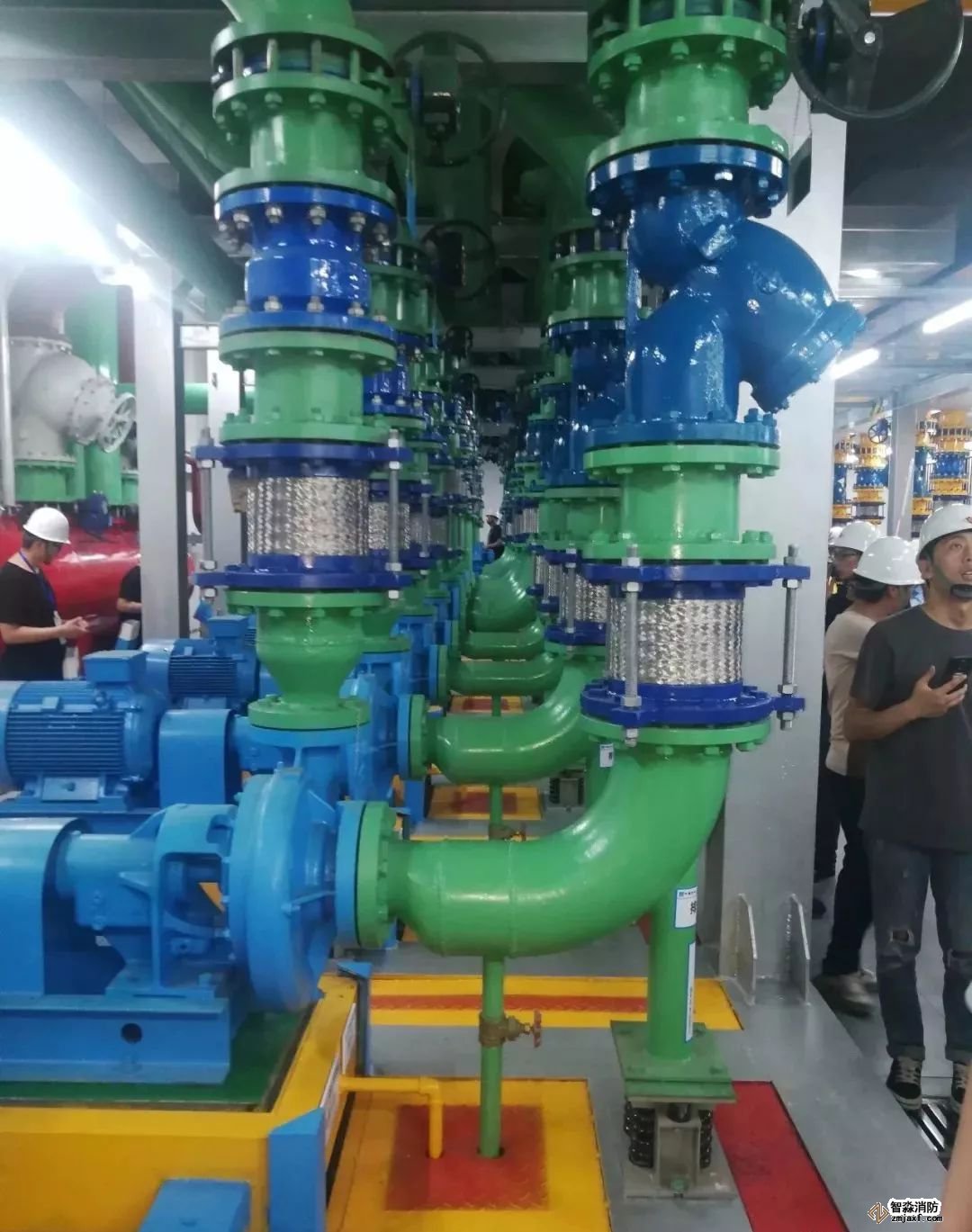

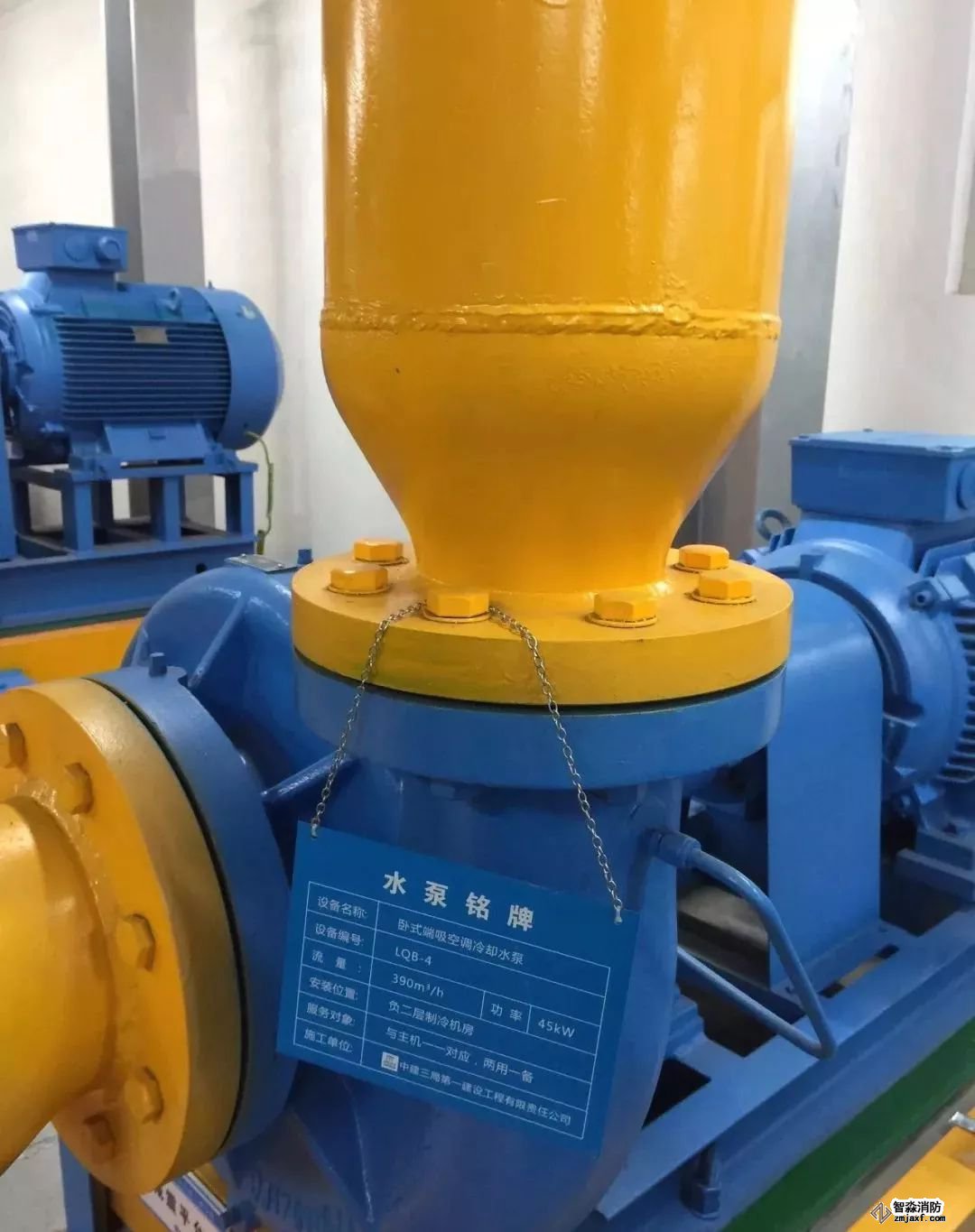

水泵進出口大小頭設置合理
閥門螺栓朝向安裝正確。
立管減震支架
地面管根橡膠圈處理

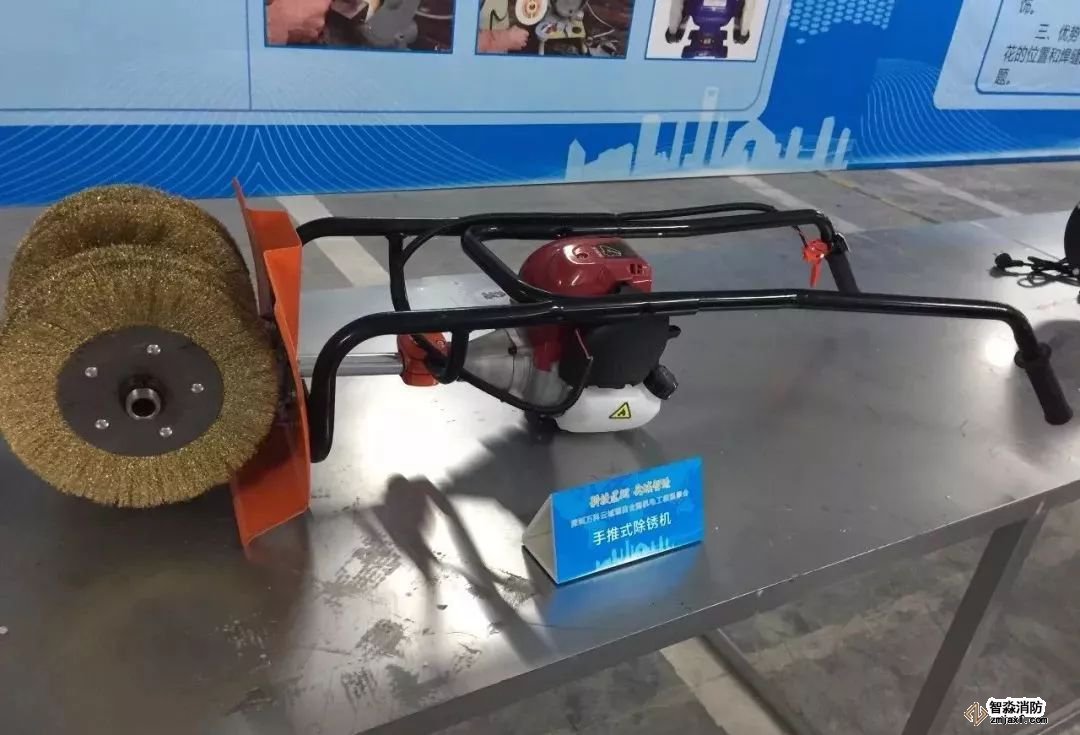

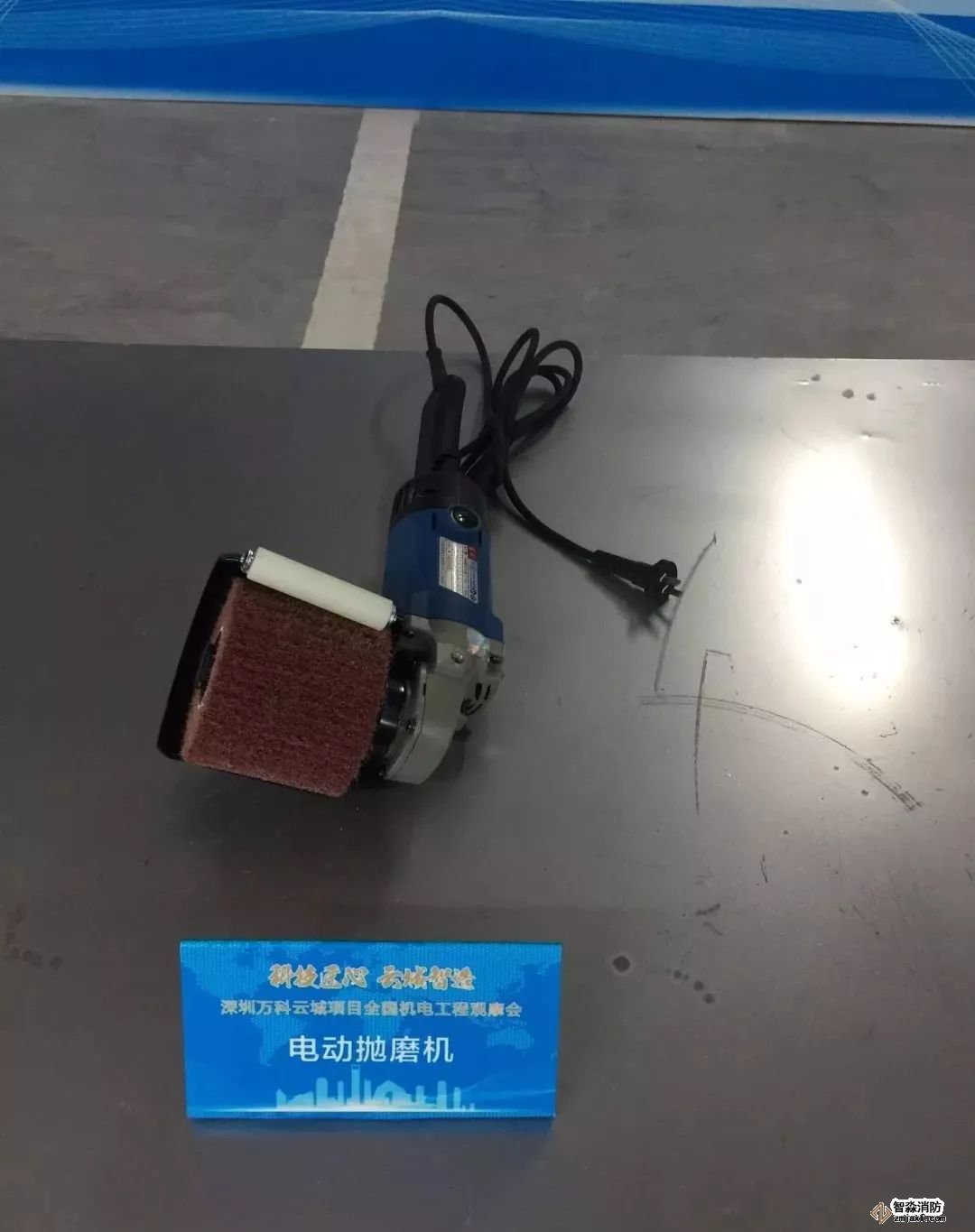

除銹機械

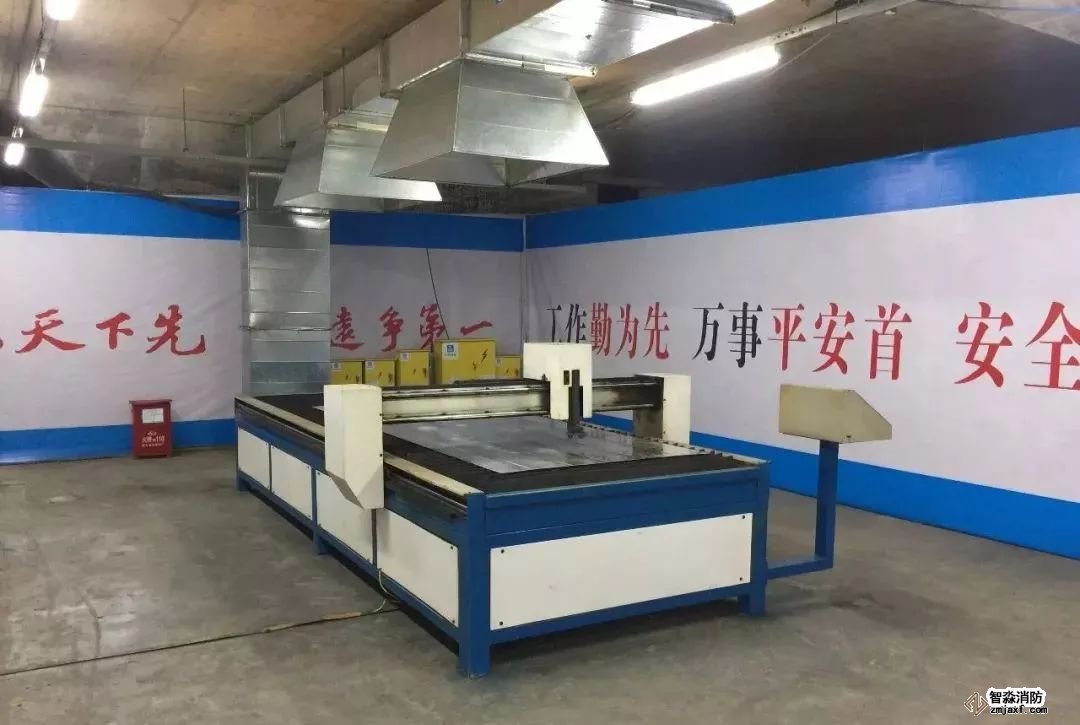

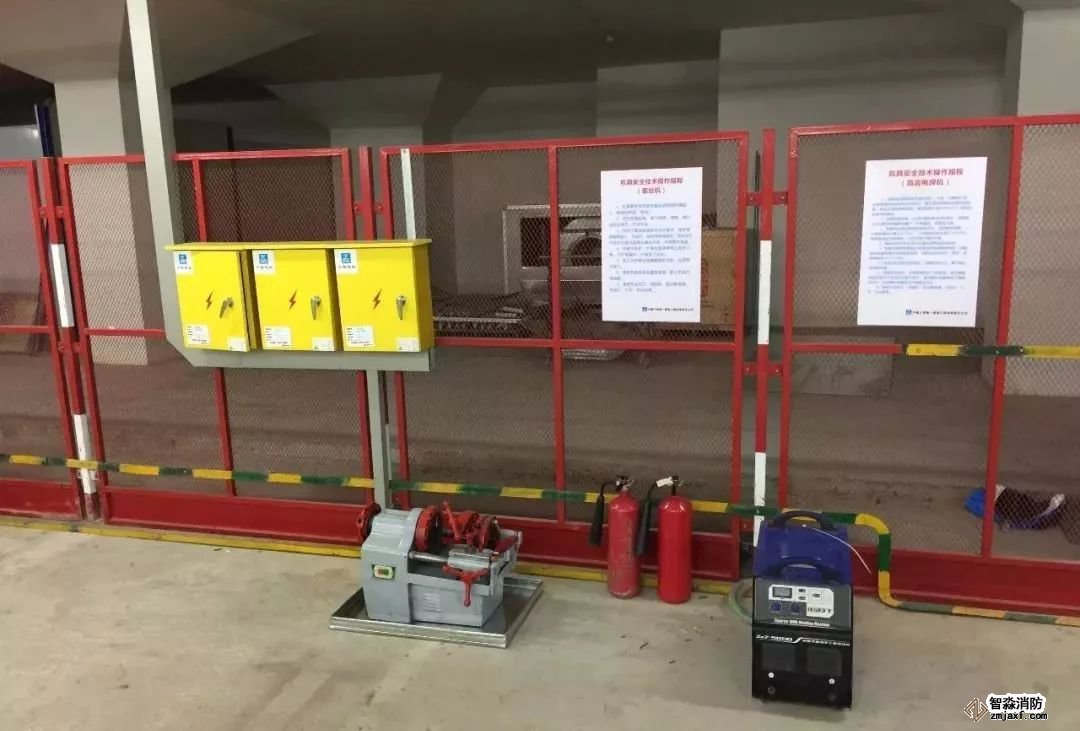

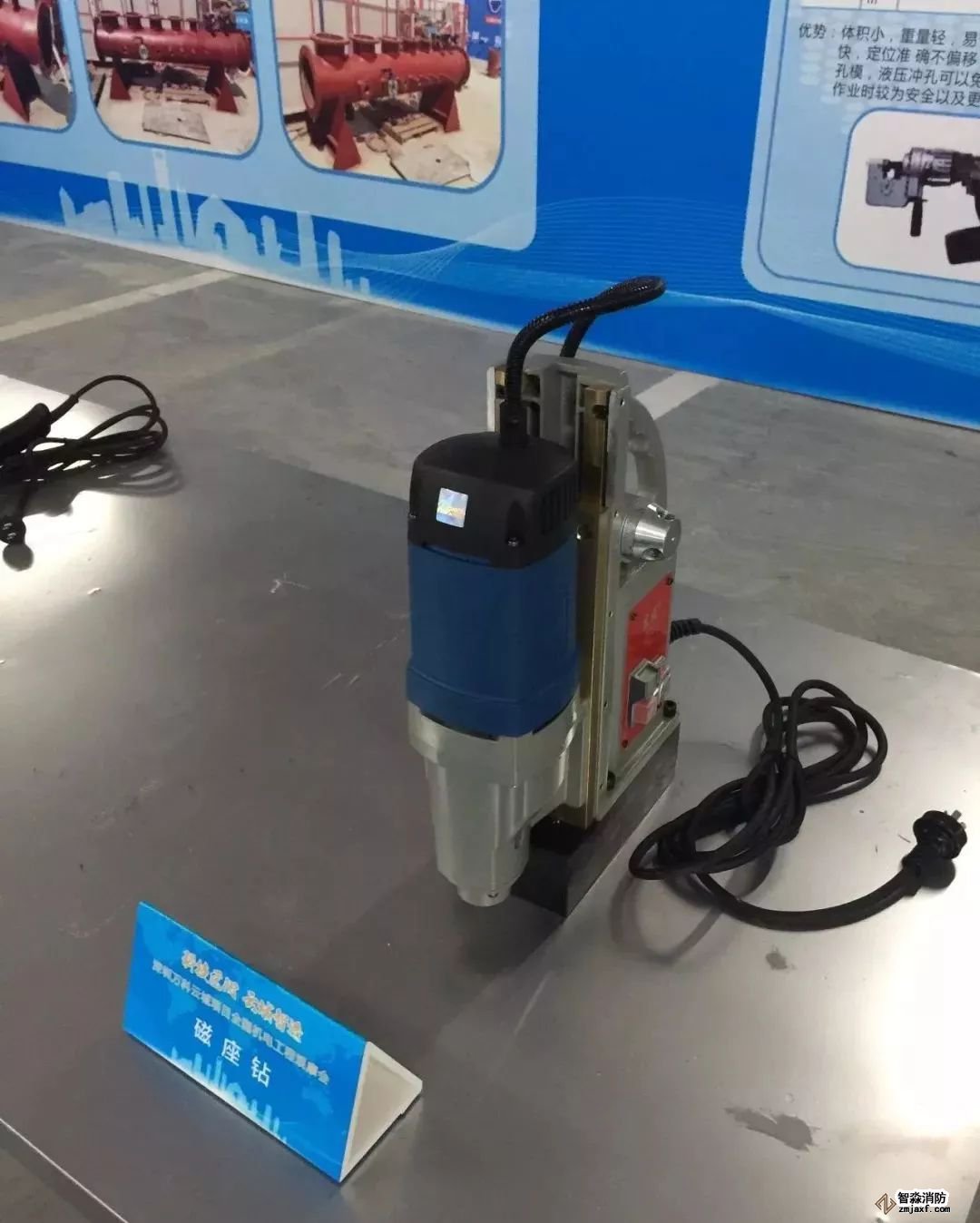

切割、套絲機械

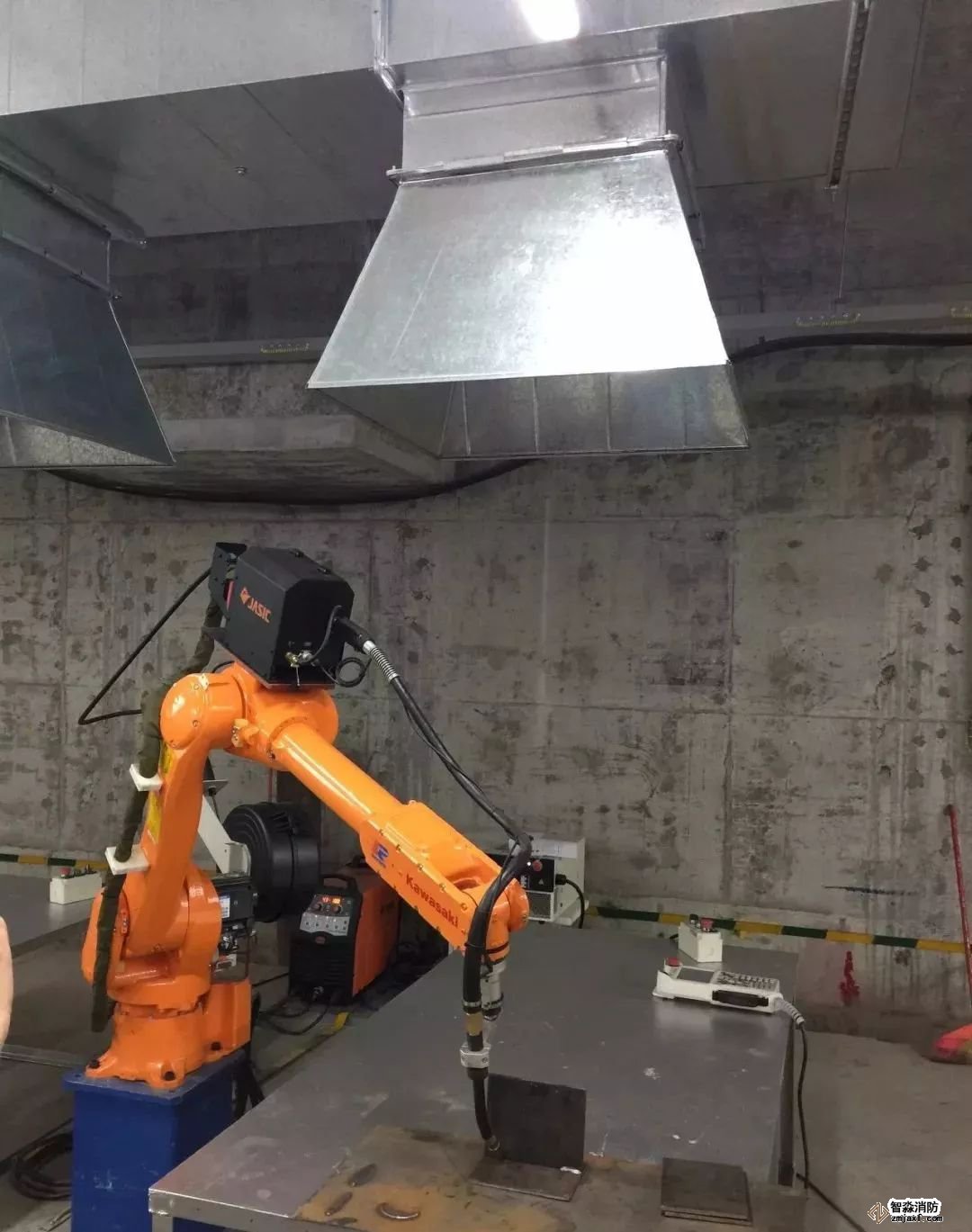

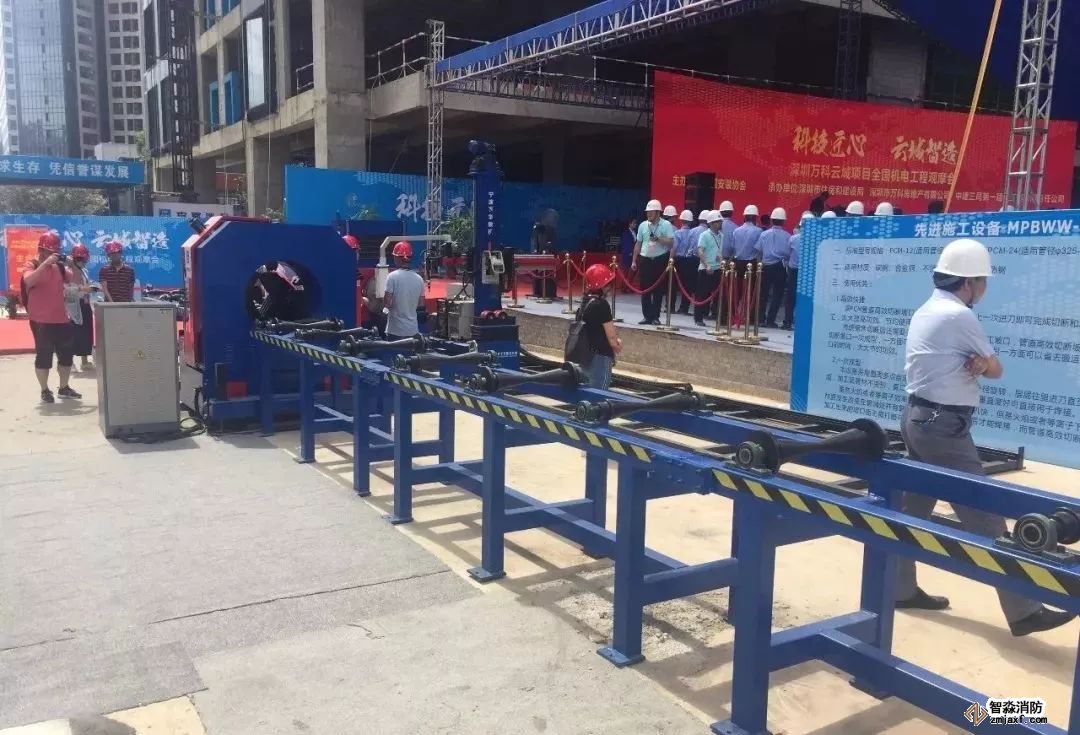

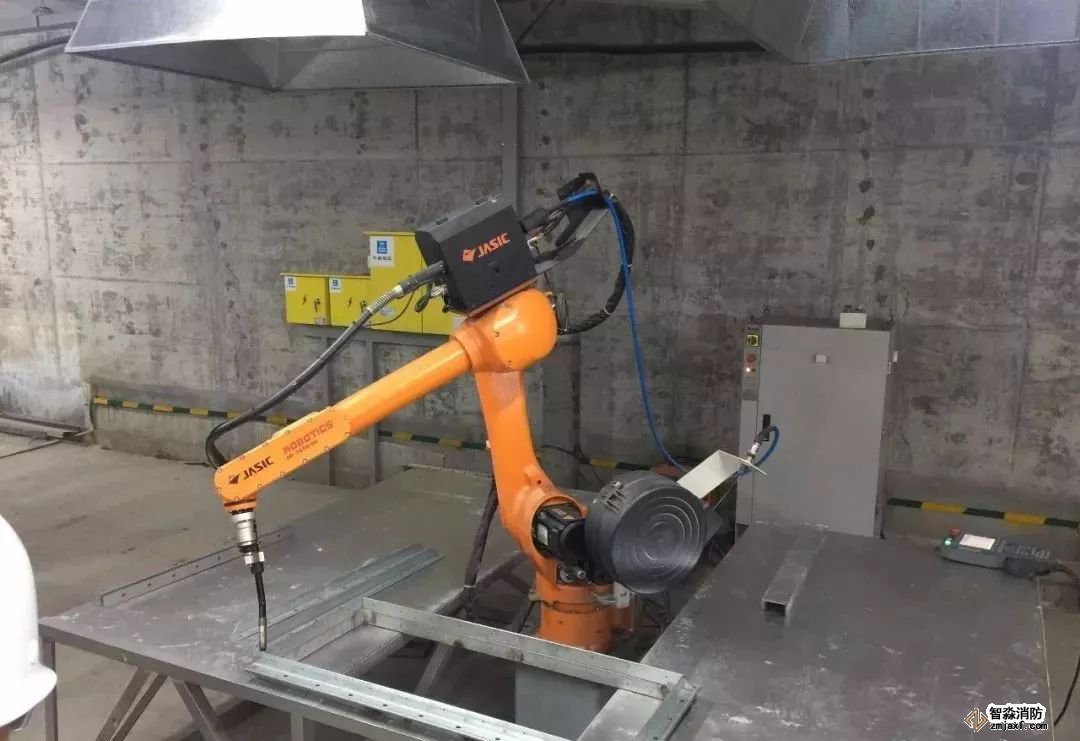

機器人焊接機械

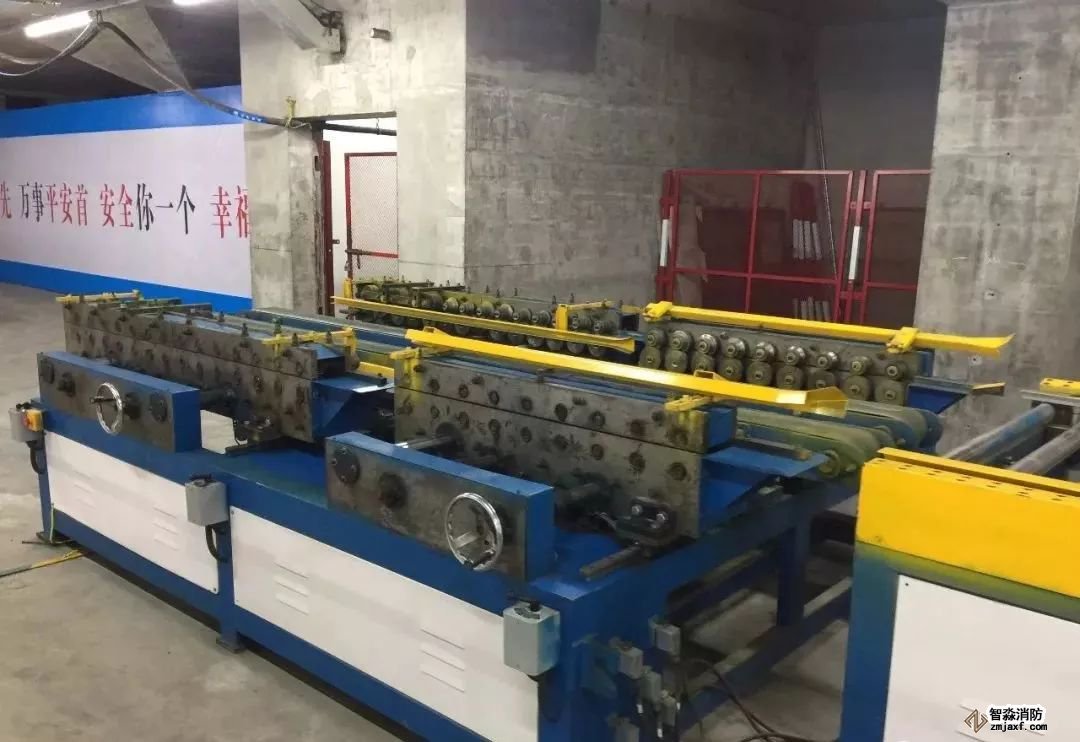

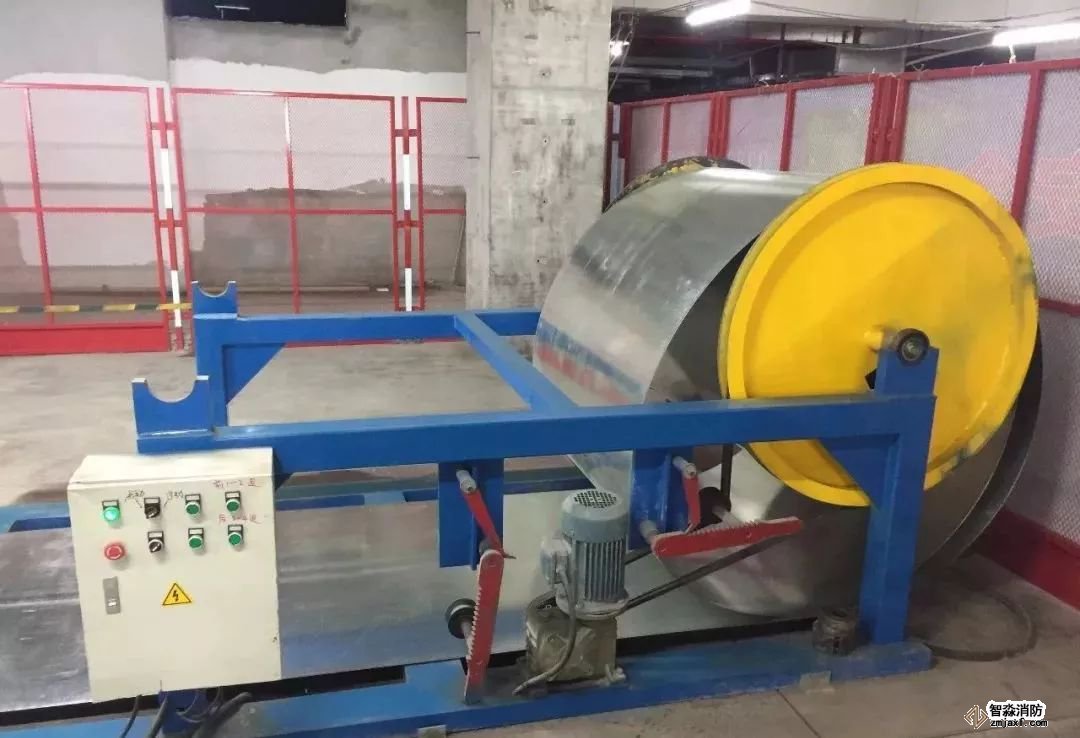

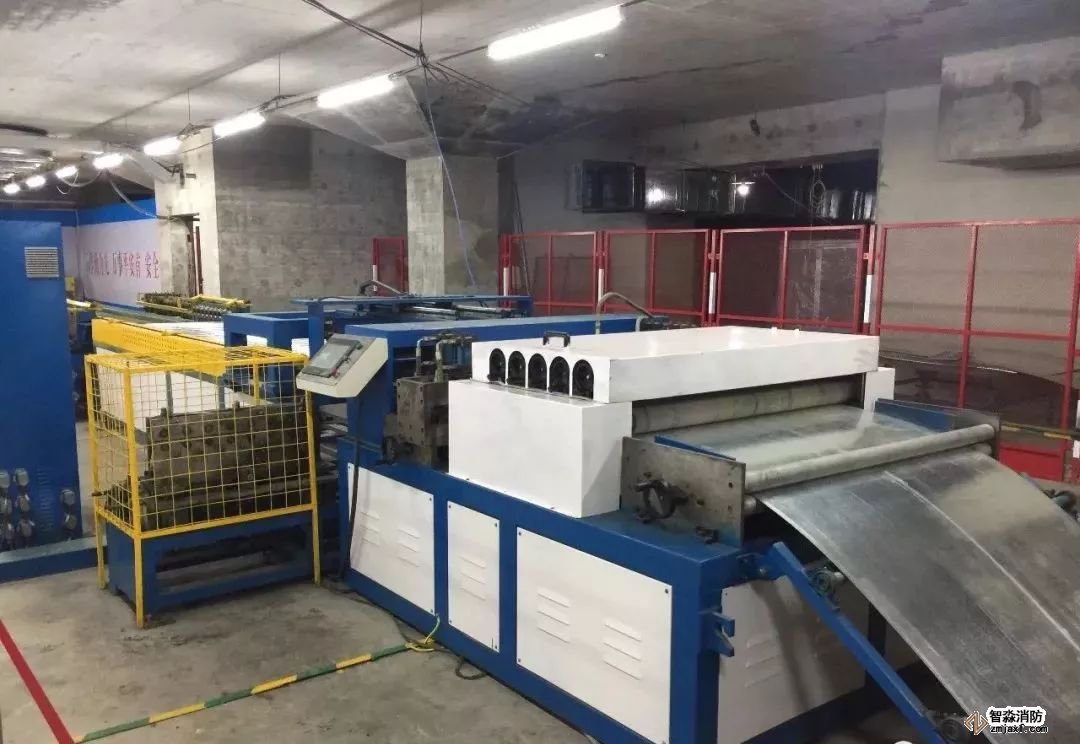

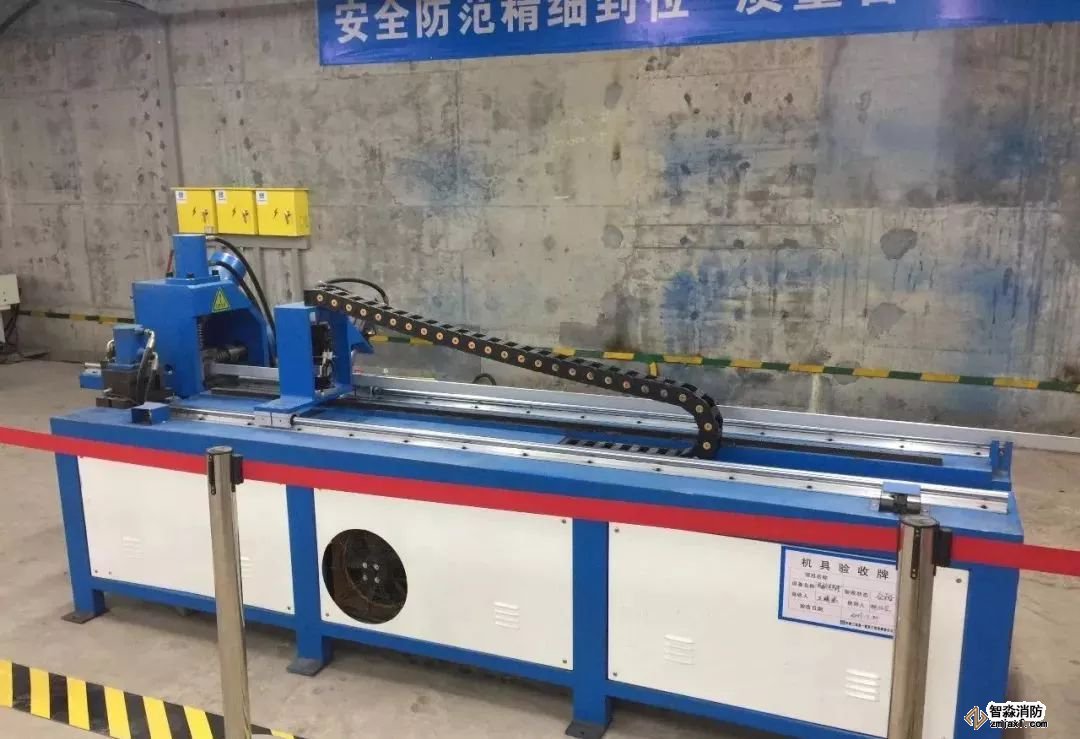

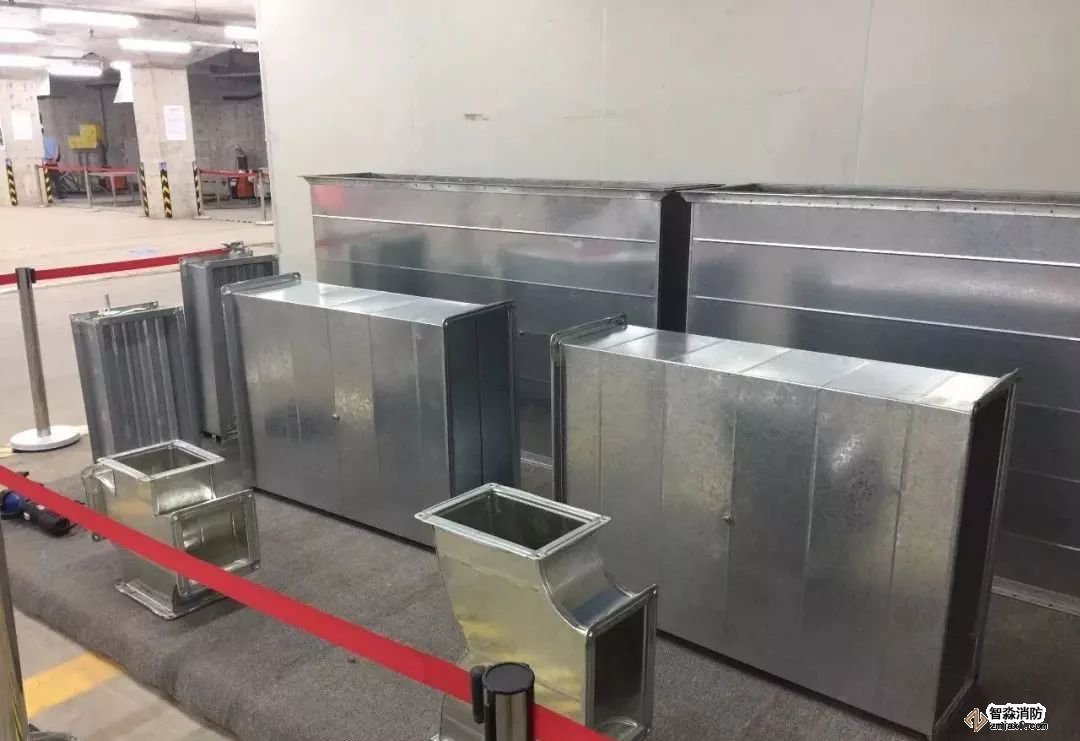

通風管道加工機械

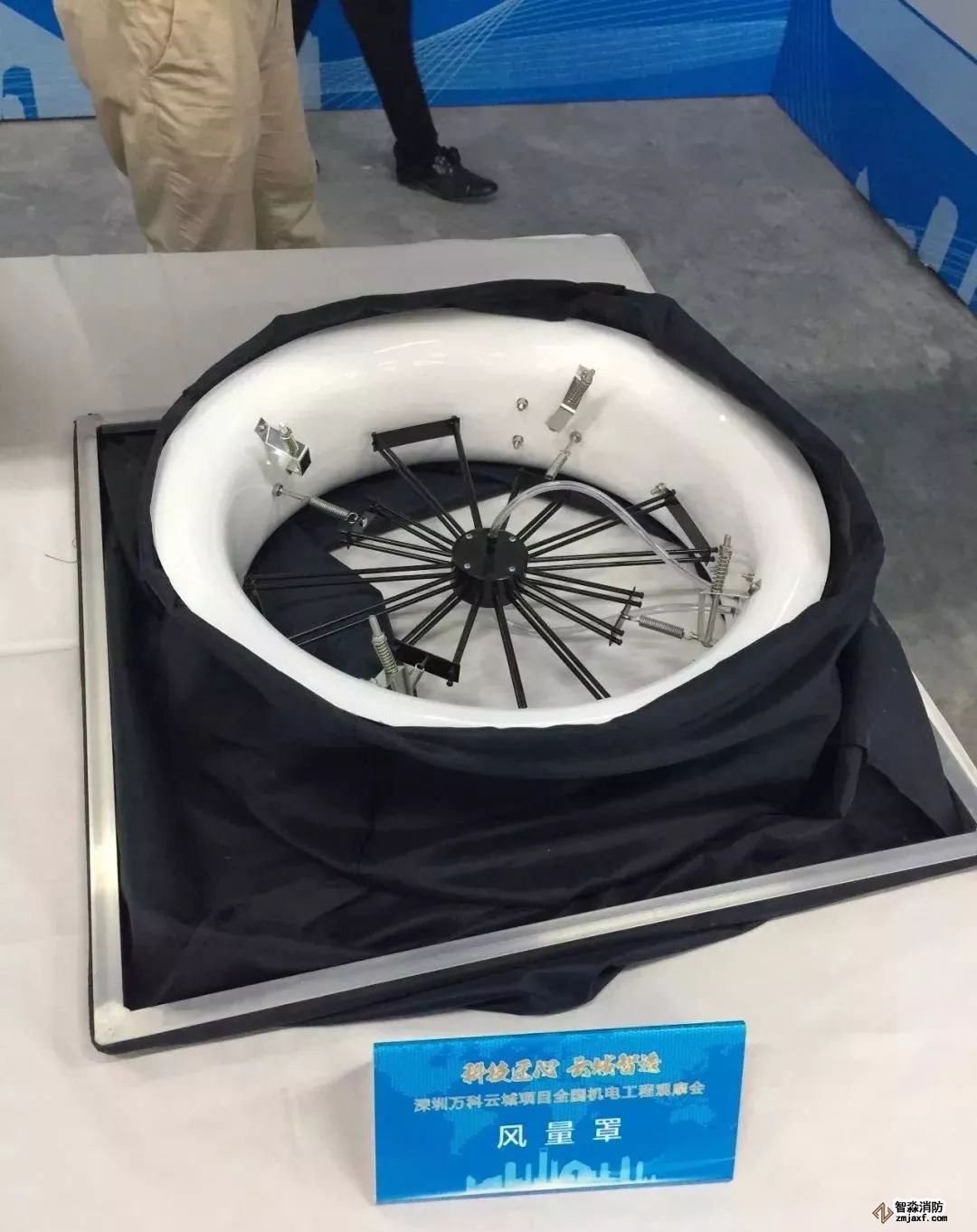

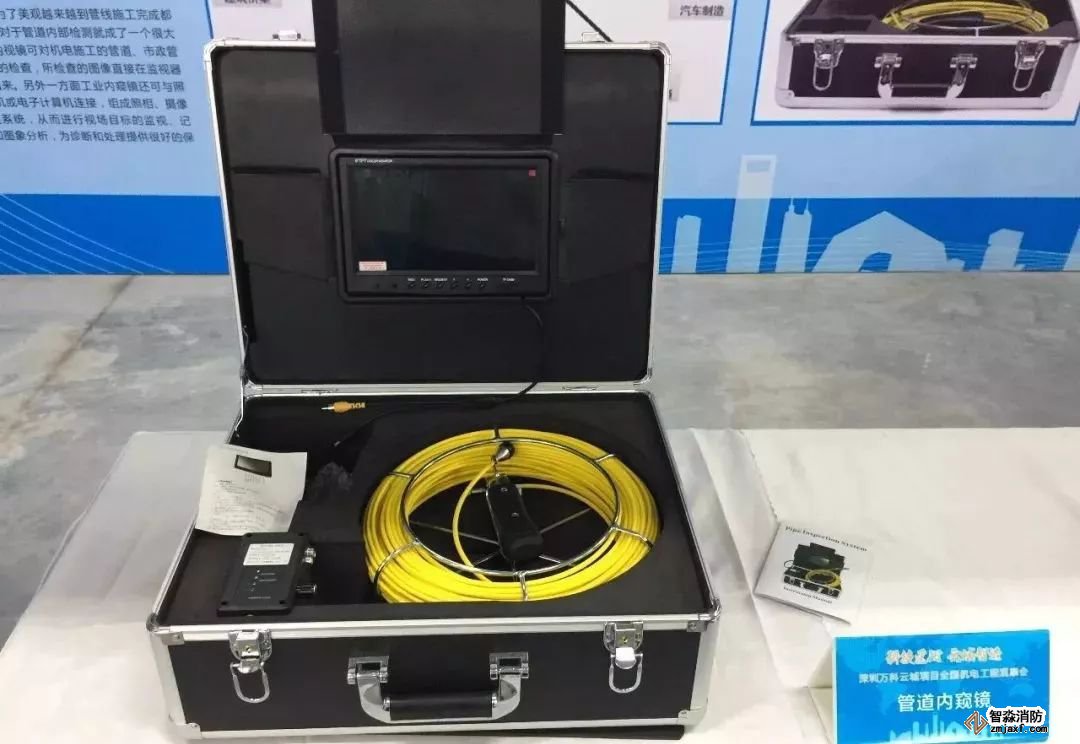

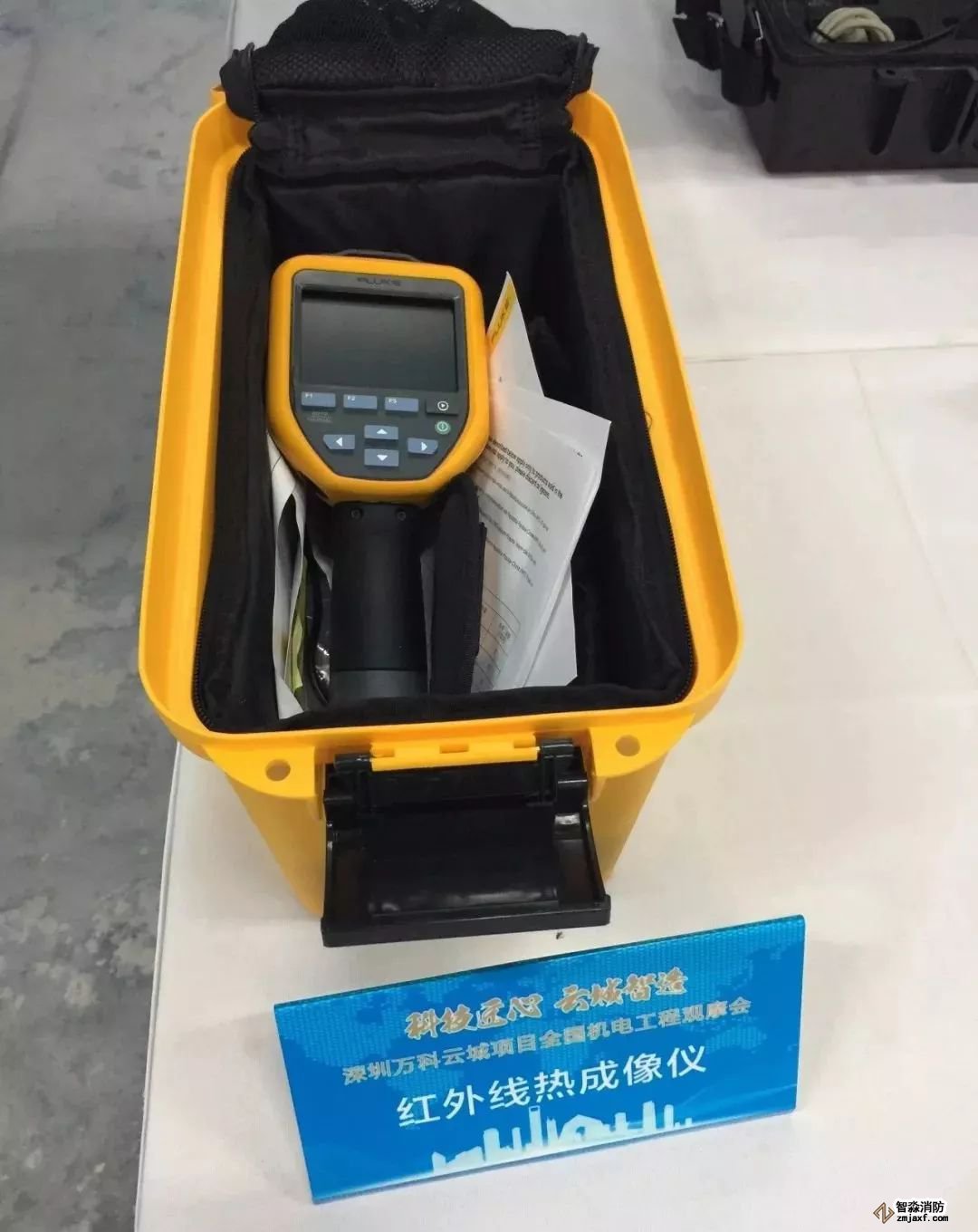

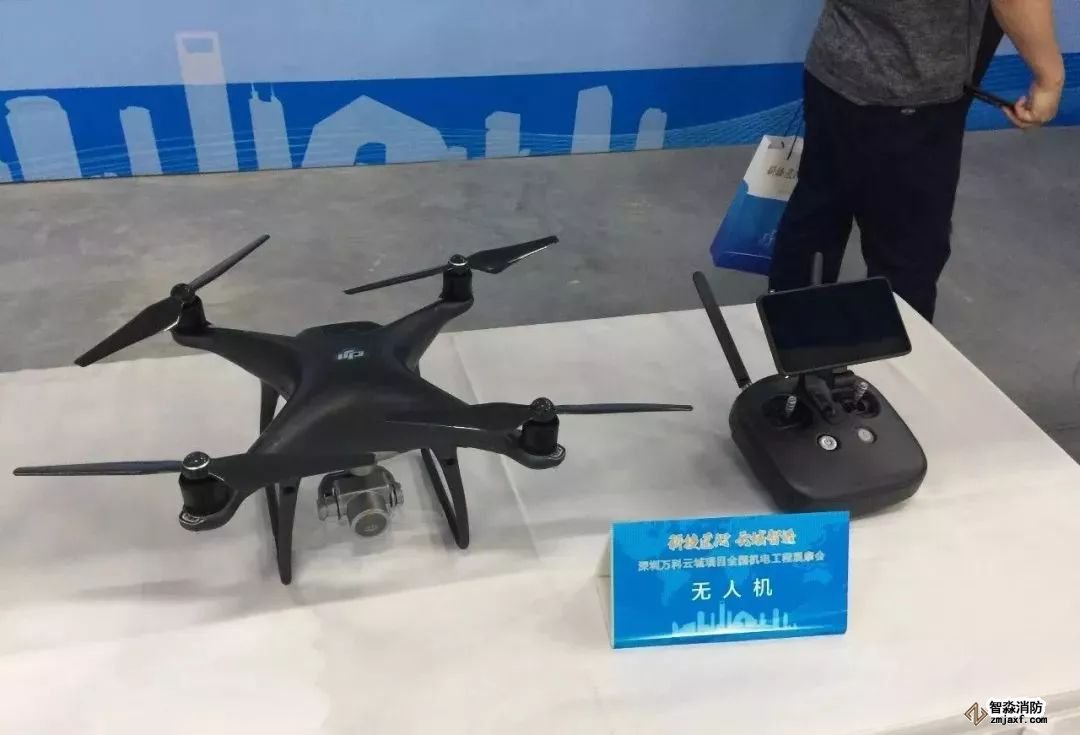

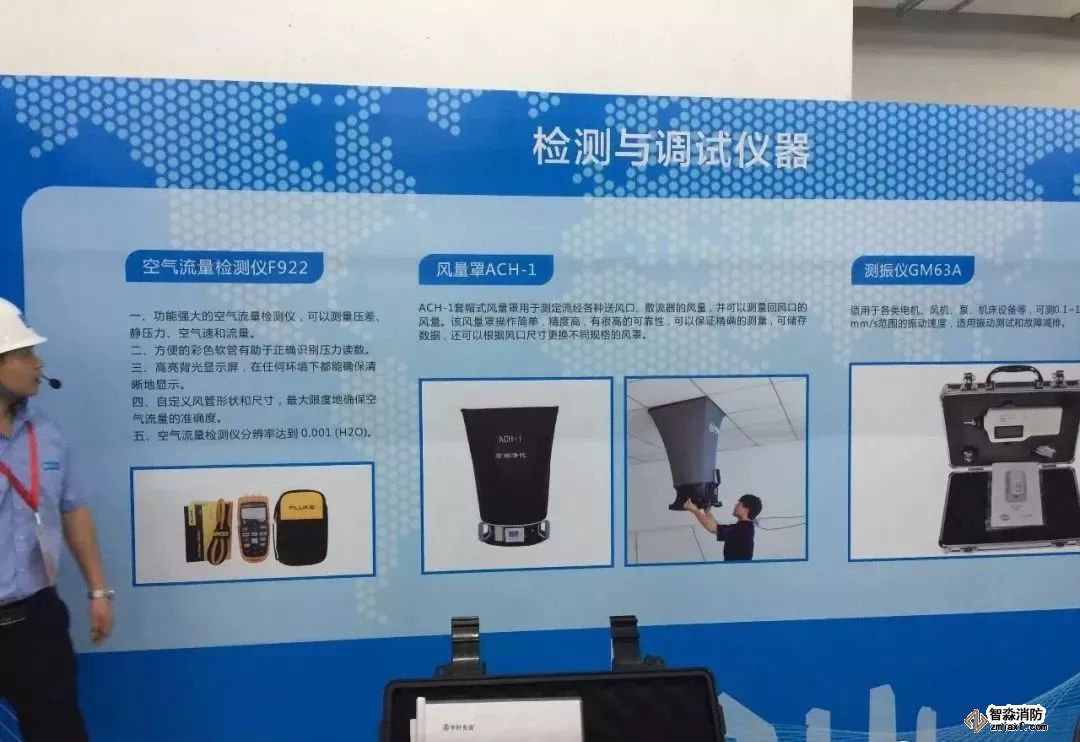

打壓設備
